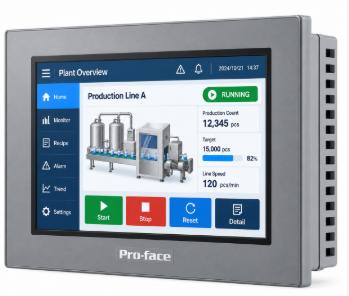

Màn hình HMI Proface – Giải pháp điều khiển tự động hóa công nghiệp
Màn hình HMI Proface là thiết bị giao diện người – máy được sử dụng rộng rãi trong các hệ thống điều khiển và tự động hóa công nghiệp. Thiết bị cho phép người vận hành quan sát trạng thái máy, theo dõi thông số sản xuất, thay đổi giá trị cài đặt và thực hiện các lệnh điều khiển trực tiếp trên màn hình cảm ứng. Với nhiều kích thước, cấu hình và chuẩn kết nối khác nhau, màn hình cảm ứng Proface có thể được tích hợp trong máy sản xuất độc lập cũng như dây chuyền tự động hóa quy mô lớn.
Pro-face phát triển nhiều dòng HMI phục vụ các yêu cầu từ cơ bản đến nâng cao. Một số dòng quen thuộc gồm GP4000 Series, ST6000 Series và SP5000 Series. Tùy theo từng dòng, thiết bị có thể hỗ trợ Ethernet, cổng truyền thông nối tiếp, USB và nhiều phương thức kết nối với PLC hoặc thiết bị điều khiển. Vì vậy, Màn hình HMI Proface được ứng dụng trong ngành thực phẩm, đóng gói, thép, xi măng, xử lý nước, dệt may, điện – điện tử và nhiều hệ thống máy công nghiệp khác.
Màn hình HMI Proface trong hệ thống điều khiển máy
Chức năng quan trọng nhất của Màn hình HMI Proface là tạo giao diện trực quan giữa người vận hành và hệ thống điều khiển. Thay vì kiểm tra tín hiệu trực tiếp trên PLC hoặc từng thiết bị riêng lẻ, kỹ thuật viên có thể theo dõi tốc độ động cơ, nhiệt độ, áp suất, mức chất lỏng, số lượng sản phẩm, trạng thái cảm biến hoặc cảnh báo ngay trên màn hình. Các nút nhấn, đèn báo và đồng hồ cơ truyền thống cũng có thể được thay thế bằng các đối tượng hiển thị trên giao diện HMI.
Trong dây chuyền sản xuất tự động, màn hình điều khiển Proface còn đóng vai trò hỗ trợ chẩn đoán sự cố. Khi một cảm biến, động cơ hoặc cơ cấu chấp hành phát sinh lỗi, HMI có thể hiển thị mã cảnh báo hoặc trạng thái tương ứng để nhân viên bảo trì xác định nhanh vị trí cần kiểm tra. Việc tập trung nhiều thông tin vận hành trên cùng một giao diện giúp quá trình vận hành máy trở nên thuận tiện hơn và giảm thời gian kiểm tra thiết bị.
Phần mềm GP-Pro EX được sử dụng để xây dựng giao diện và cấu hình nhiều dòng HMI của Pro-face. Người lập trình có thể thiết kế màn hình hiển thị, nút điều khiển, biểu đồ, cảnh báo và thiết lập kết nối với PLC. Trang hỗ trợ chính thức của Pro-face cũng cung cấp tài liệu kết nối PLC, trình điều khiển truyền thông và các tài liệu kỹ thuật cho GP4000, SP5000 cùng những dòng HMI liên quan.
Các dòng Màn hình HMI Proface phổ biến
Proface GP4000 Series là một trong những dòng HMI được sử dụng phổ biến trong hệ thống máy công nghiệp. Dòng sản phẩm này có nhiều cấu hình khác nhau để phù hợp với tủ điều khiển nhỏ, máy đóng gói, máy gia công và dây chuyền sản xuất. Những model như GP-4301TM và GP-4201TM sử dụng màn hình TFT màu, độ phân giải 320 × 240 pixel và hỗ trợ các giao tiếp như Ethernet, USB và truyền thông nối tiếp tùy cấu hình. Ngoài ra, GP4100 Series có những model như GP-4104G, GP-4104W, GP-4105G, GP-4105W, GP-4106G, GP-4106W, GP-4107G và GP-4107W.
Một số phiên bản GP4000 có kích thước màn hình lớn hơn được sử dụng khi hệ thống cần hiển thị nhiều thông số hoặc sơ đồ công nghệ trên cùng giao diện. Chẳng hạn, Pro-face có các model thuộc nhóm GP4000 như GP-4501T cùng nhiều biến thể cấu hình khác nhau. Khi thay thế một Màn hình HMI Proface GP4000, cần kiểm tra đầy đủ model trên tem thiết bị vì phần hậu tố của mã có thể liên quan đến nguồn điện, lớp phủ hoặc cấu hình phần cứng.
Proface ST6000 Series phù hợp với nhiều ứng dụng HMI hiện đại và có dải kích thước khá rộng. Theo tài liệu Pro-face, các model ST-6200WA, ST-6400WA và ST-6500WA lần lượt sử dụng màn hình 4,3 inch, 7 inch và 10,1 inch. Dòng này còn có ST-6600WA 12,1 inch và ST-6700WA 15,6 inch, tạo lựa chọn phù hợp cho cả máy nhỏ và hệ thống cần không gian hiển thị lớn. Các phiên bản sử dụng màn hình TFT màu, đèn nền LED và độ phân giải thay đổi theo từng kích thước.
Đối với hệ thống yêu cầu cấu hình cao hơn, Proface SP5000 Series cung cấp kiến trúc dạng module gồm Box Module và Display Module. Các model màn hình Premium Display tiêu biểu gồm SP-5500TP, SP-5600TP, SP-5660TP và SP-5700TP. Pro-face cũng có các phiên bản Advanced Display như SP-5400WA, SP-5500WA, SP-5600WA và SP-5600TA. Cấu trúc module giúp dòng SP5000 thích hợp với các hệ thống máy cần khả năng mở rộng và cấu hình linh hoạt.
Ứng dụng và lựa chọn Màn hình HMI Proface
Trong ngành sản xuất, Màn hình HMI Proface có thể được lắp trên máy đóng gói, máy chiết rót, máy ép, máy cắt, hệ thống băng tải, máy CNC phụ trợ, hệ thống pha trộn và dây chuyền lắp ráp. Người vận hành sử dụng HMI để khởi động thiết bị, lựa chọn chế độ chạy, thay đổi tốc độ, cài đặt thời gian hoặc giám sát trạng thái từng công đoạn. Khả năng hiển thị đồ họa giúp dữ liệu điều khiển dễ quan sát hơn so với hệ thống sử dụng riêng đèn báo và công tắc cơ.
Trong các nhà máy thép, xi măng, khai khoáng và xử lý vật liệu, màn hình cảm ứng Proface thường được tích hợp cùng PLC, biến tần, cảm biến và các thiết bị trường. HMI có thể thể hiện trạng thái động cơ, băng tải, quạt, bơm hoặc van trên cùng một giao diện. Khi có tín hiệu bất thường, hệ thống có thể hiển thị cảnh báo để người vận hành kiểm tra thiết bị liên quan.
Đối với ngành thực phẩm, đồ uống, dược phẩm hoặc đóng gói, Màn hình HMI Proface được sử dụng để quản lý thông số vận hành của từng công thức hoặc chu trình sản xuất. Người dùng có thể nhập giá trị cài đặt trực tiếp trên màn hình, quan sát quá trình hoạt động và kiểm tra các cảnh báo phát sinh. Điều này giúp việc vận hành máy thuận tiện hơn khi hệ thống có nhiều thông số cần điều chỉnh thường xuyên.
Khi lựa chọn Màn hình HMI Proface, cần xác định chính xác kích thước màn hình, độ phân giải, nguồn cấp, cổng giao tiếp, PLC đang sử dụng và điều kiện môi trường lắp đặt. Với trường hợp thay thế HMI cũ, model đầy đủ trên tem là thông tin đặc biệt quan trọng. Không nên chỉ lựa chọn dựa trên kích thước bên ngoài vì hai màn hình có hình dáng tương tự vẫn có thể khác nguồn điện, chuẩn truyền thông hoặc chương trình hỗ trợ.
Khả năng tương thích với PLC cũng cần được kiểm tra trước khi cấu hình hệ thống. Màn hình điều khiển Proface có thể được sử dụng trong nhiều kiến trúc tự động hóa, nhưng chuẩn kết nối và driver cần phù hợp với thiết bị điều khiển thực tế. Đối với hệ thống đang vận hành, việc lưu lại chương trình HMI và thông tin cấu hình truyền thông sẽ hỗ trợ đáng kể khi cần sửa chữa hoặc thay thế thiết bị.
Màn hình HMI Proface Việt Nam cho hệ thống tự động hóa
Nhu cầu sử dụng Màn hình HMI Proface Việt Nam tập trung nhiều ở các nhà máy đang vận hành máy nhập khẩu, dây chuyền sản xuất tự động và hệ thống điều khiển sử dụng PLC. Những dòng như Proface GP4000, ST6000 và SP5000 cung cấp nhiều lựa chọn từ màn hình nhỏ cho máy đơn đến giao diện kích thước lớn cho dây chuyền phức tạp.
Khi cần xác định một Màn hình HMI Proface, thông tin nên được kiểm tra gồm tên series, model đầy đủ, mã PFX nếu có, kích thước màn hình, điện áp nguồn và hình ảnh tem sản phẩm. Việc xác định đúng model đặc biệt cần thiết đối với những màn hình đang được dùng để thay thế thiết bị cũ, vì mỗi biến thể có thể khác nhau về phần cứng và giao tiếp.
Với khả năng trực quan hóa dữ liệu, điều khiển thiết bị và kết nối với hệ thống tự động hóa, Màn hình HMI Proface tiếp tục là lựa chọn quen thuộc cho nhiều máy móc và dây chuyền công nghiệp. Từ Màn hình HMI Proface GP4000 đến ST6000 và SP5000, mỗi dòng được phát triển cho những yêu cầu vận hành khác nhau, giúp doanh nghiệp lựa chọn cấu hình phù hợp với hệ thống thực tế.
