Van piston Unitech – Piston Valve cho đường hơi và hệ thống công nghiệp
Van piston Unitech – Piston Valve là dòng van chuyển động tuyến tính được Unitech Valves & Automation phát triển cho những đường ống yêu cầu khả năng đóng kín ổn định, đặc biệt trong hệ thống hơi, condensate, dầu tải nhiệt, chất lỏng và một số môi chất khí. Thay vì sử dụng cơ cấu đĩa van và seat theo kiểu van cầu thông thường, Piston Valve Unitech sử dụng piston kim loại di chuyển giữa các vòng làm kín để thực hiện quá trình đóng mở dòng chảy.
Danh mục của hãng hiện có hai nhánh đáng chú ý gồm Cast Steel Piston Valve Unitech và Forged Steel Piston Valve Unitech. Sự khác nhau về thân đúc, thân rèn, cấp áp suất và kiểu kết nối giúp dòng van này có thể được lựa chọn cho nhiều vị trí khác nhau trong nhà máy.
Van piston Unitech tập trung vào những vị trí cần đóng kín ổn định
Trong hệ thống hơi công nghiệp, một trong những vấn đề thường gặp là rò rỉ qua thân van hoặc khu vực trục sau thời gian dài làm việc ở nhiệt độ cao. Van piston Unitech được phát triển theo dạng seatless và glandless, nghĩa là thiết kế không phụ thuộc vào bộ seat và gland packing truyền thống theo cùng cách như nhiều van cổng hoặc van cầu.
Bên trong van, piston bằng thép không gỉ chuyển động theo phương thẳng đứng giữa các vòng làm kín đàn hồi. Khi piston đi xuống và tiếp xúc với vùng làm kín phía dưới, dòng lưu chất bị chặn. Khi piston được nâng lên, đường lưu thông được mở trở lại.
Unitech công bố hệ thống làm kín này có khả năng tạo trạng thái bubble-tight shut-off, đồng thời diện tích làm kín tương đối lớn. Đây là một trong những lý do Piston Valve thường được cân nhắc tại các tuyến hơi, nước nóng và condensate cần đóng mở thường xuyên.
Cast Steel Piston Valve Unitech dành cho đường ống kích thước lớn hơn
Cast Steel Piston Valve Unitech sử dụng thân thép đúc và được hãng cung cấp theo các cấp áp suất Class 150 và Class 300. Đây là nhóm phù hợp với nhiều tuyến ống công nghiệp có kích thước trung bình đến lớn.
Theo dữ liệu kỹ thuật của Unitech, dòng Cast Steel Piston Valve tuân theo tiêu chuẩn thiết kế ASME B16.34/EN 12516.2, thử nghiệm theo API 598, chiều dài Face-to-Face theo ASME B16.10 và đầu nối mặt bích theo ASME B16.5.
Hãng công bố các kích thước lớn đến khoảng 200 mm đối với Class 150 trên bảng kích thước hiện tại. Với Class 300, các kích thước 80, 100 và 150 mm cũng được thể hiện trong tài liệu kỹ thuật của hãng.
Điểm này khiến van piston Unitech thân đúc phù hợp với đường hơi chính, đường condensate, hệ thống dầu nóng và các tuyến process cần sử dụng kết nối mặt bích chắc chắn.
Forged Steel Piston Valve Unitech bước sang nhóm Class 800

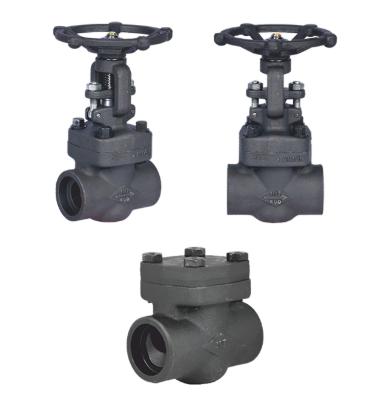

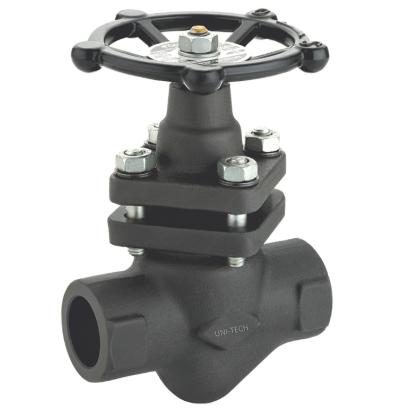

Ở những tuyến ống nhỏ nhưng làm việc với áp suất cao, Unitech có dòng Forged Steel Piston Valve sử dụng thân rèn.
Phiên bản này được hãng công bố ở cấp Class 800, với các kích thước trên bảng tiêu chuẩn gồm 15 mm, 20 mm, 25 mm và 40 mm. Thân van có thể lựa chọn ASTM A105 hoặc phiên bản thép không gỉ ASTM A182 F304 và F316.
Dòng Forged Steel Piston Valve hỗ trợ nhiều kiểu đầu nối hơn so với dòng thân đúc. Unitech đưa ra các tiêu chuẩn cho Socket Weld theo ASME B16.11, Screwed End theo ASME B1.20.1, Butt Weld theo ASME B16.25 và Flanged End theo ASME B16.5.
Vì vậy, khi đường ống chỉ DN15, DN20 hoặc DN25 nhưng yêu cầu cấp áp cao, van piston Unitech thân rèn là dòng đáng chú ý hơn so với việc chỉ lựa chọn van dựa trên đường kính.
Khác biệt quan trọng nằm ở vật liệu thân và điều kiện lưu chất
Một Van piston Unitech sử dụng tốt trên đường hơi chưa chắc đã là cấu hình phù hợp cho đường hóa chất hoặc môi trường có tính ăn mòn. Việc chọn vật liệu cần được đặt song song với nhiệt độ, áp suất và đặc tính của môi chất.
Ở dòng Cast Steel, hãng sử dụng ASTM A216 Grade WCB cho cấu hình thân thép carbon tiêu chuẩn. Piston có thể sử dụng vật liệu SS304/CF8, trong khi spindle sử dụng SS410 ở cấu hình được hãng công bố.
Đối với Forged Steel Piston Valve, người dùng có nhiều lựa chọn vật liệu thân hơn, bao gồm ASTM A105, ASTM A182 F304 và ASTM A182 F316. Unitech cũng cho biết các vật liệu Alloy Steel, Stainless Steel và Duplex có thể được cung cấp theo yêu cầu.
Nhờ đó, cùng một nguyên tắc vận hành piston nhưng cấu hình van có thể thay đổi đáng kể tùy vị trí lắp đặt.
Vòng graphite đóng vai trò quan trọng trong khả năng làm kín
Một chi tiết đáng chú ý trên Piston Valve Unitech là vòng làm kín sử dụng graphite gia cường SS304 ở những cấu hình được hãng công bố. Hai vòng làm kín được bố trí xung quanh piston và được ngăn bởi lantern bush. Piston chuyển động xuyên qua vùng này trong mỗi chu kỳ đóng mở.
Cơ cấu này vừa tạo vùng làm kín với lưu chất, vừa hạn chế rò rỉ ra bên ngoài thân van. Các Belleville washer trong cụm van hỗ trợ duy trì tải lên các vòng làm kín khi hệ thống chịu biến đổi nhiệt.
Điều này đặc biệt có ý nghĩa trên đường hơi và đường dầu nóng, nơi các bộ phận kim loại liên tục chịu quá trình giãn nở và co lại khi nhiệt độ thay đổi.
Van piston Unitech phù hợp với đường hơi nóng và condensate
Một trong những môi trường tiêu biểu nhất của Van piston Unitech – Piston Valve là hệ thống hơi công nghiệp. Van có thể được bố trí trên đường cấp hơi vào thiết bị trao đổi nhiệt, đường phân phối hơi giữa các khu vực sản xuất hoặc tại những nhánh cần cách ly thiết bị để bảo trì.
Trên đường condensate, khả năng đóng mở chắc chắn giúp kiểm soát từng đoạn đường ống và cô lập thiết bị khi cần kiểm tra.
Unitech cũng nêu steam, thermic fluid, condensate cùng nhiều loại chất lỏng và khí khác trong phạm vi ứng dụng của dòng piston valve. Hãng cho biết van có thể được sử dụng cho cả nhiệm vụ isolation và throttling tùy điều kiện vận hành cụ thể.
Dầu tải nhiệt tạo ra một yêu cầu khác so với đường nước thông thường
Các hệ thống sử dụng thermic fluid thường làm việc ở nhiệt độ tương đối cao và yêu cầu hạn chế rò rỉ lưu chất ra môi trường. Ở đây, Piston Valve Unitech có lợi thế nhờ vùng sealing ring ôm quanh piston và không sử dụng kết cấu gland packing theo dạng van truyền thống.
Tuy nhiên, khi lựa chọn van cho dầu tải nhiệt, không nên chỉ xác định kích thước DN. Nhiệt độ tối đa của dầu, áp suất vận hành, kiểu đầu nối và chu kỳ đóng mở đều phải được đưa vào thông số đặt hàng.
Đối với các tuyến áp suất cao có kích thước nhỏ, Forged Steel Piston Valve Class 800 có thể phù hợp hơn. Đường ống kích thước lớn sử dụng kết nối mặt bích có thể chuyển sang Cast Steel Piston Valve Class 150 hoặc Class 300 tùy thiết kế hệ thống.
Khả năng bảo trì ngay trên đường ống giảm thời gian tháo van
Một điểm thực tế đáng quan tâm ở van piston Unitech là các vòng làm kín thuộc nhóm chi tiết chịu hao mòn có thể được thay thế khi cần.
Theo hướng dẫn của Unitech, khi phát hiện rò rỉ, bonnet nut có thể được kiểm tra và siết lại khi van ở trạng thái đóng hoàn toàn. Khi sealing ring đã mòn tới giới hạn và không thể tiếp tục điều chỉnh, bộ vòng làm kín cần được thay mới.
Quá trình bảo trì có thể thực hiện bằng cách tháo bonnet cùng spindle và piston, sau đó lấy sealing ring và lantern bush ra khỏi thân van. Điều này cho phép xử lý các chi tiết làm kín mà không nhất thiết phải tháo toàn bộ thân van khỏi tuyến ống trong nhiều trường hợp.
Đối với nhà máy vận hành liên tục, đặc điểm này có ý nghĩa vì thời gian tháo lắp hệ thống đường ống thường ảnh hưởng trực tiếp đến thời gian dừng máy.
Cast Steel và Forged Steel không nên lựa chọn thay thế tùy ý
Hai dòng Piston Valve Unitech có cùng nền tảng chuyển động piston nhưng hướng sử dụng không hoàn toàn giống nhau.
Cast Steel Piston Valve nổi bật ở kích thước lớn hơn và các phiên bản Class 150, Class 300. Kiểu kết nối mặt bích phù hợp với những tuyến công nghệ chính và đường ống cần tháo lắp thuận tiện.
Forged Steel Piston Valve lại tập trung vào kích thước nhỏ và áp suất cao Class 800. Dòng này hỗ trợ socket weld, threaded, butt weld và flange tùy cấu hình.
Do đó, việc chỉ gửi yêu cầu “Piston Valve Unitech DN25” vẫn chưa đủ để xác định sản phẩm. Cần bổ sung Class áp suất, vật liệu, kết nối và môi chất làm việc để lựa chọn chính xác.
Những ngành có thể sử dụng Van piston Unitech
Van piston Unitech có thể xuất hiện tại nhà máy sử dụng mạng hơi trung tâm như thực phẩm, dệt nhuộm, giấy, hóa chất, cao su, sản xuất nhựa, dầu khí và nhiều dây chuyền gia nhiệt công nghiệp.
Trong nhà máy thực phẩm, van có thể nằm trên tuyến hơi cấp cho thiết bị trao đổi nhiệt hoặc nồi gia nhiệt. Trong ngành dệt, mạng hơi thường phục vụ quá trình nhuộm, sấy và xử lý vải.
Các nhà máy hóa chất và hóa dầu có thể sử dụng Piston Valve trên tuyến thermic fluid, condensate hoặc những đoạn process tương thích với vật liệu van.
Đối với từng môi trường cụ thể, vật liệu tiếp xúc lưu chất và phạm vi nhiệt độ vẫn cần được xác nhận theo datasheet trước khi đưa van vào sử dụng.
Thông số cần gửi khi lựa chọn Van piston Unitech
Khi yêu cầu báo giá Van piston Unitech – Piston Valve, nên cung cấp đồng thời kích thước DN hoặc inch, áp suất làm việc, nhiệt độ, môi chất, vật liệu thân và kiểu kết nối.
Đối với Cast Steel Piston Valve cần xác định rõ Class 150 hay Class 300. Với Forged Steel Piston Valve cần kiểm tra yêu cầu Class 800 và lựa chọn connection như Screwed, Socket Weld, Butt Weld hoặc Flanged.
Nếu sử dụng hơi, nên cung cấp cả nhiệt độ hơi và áp suất vận hành thay vì chỉ ghi “steam”. Nếu dùng dầu tải nhiệt hoặc hóa chất, tên lưu chất và nhiệt độ thực tế càng quan trọng hơn.
Việc xác định đầy đủ các thông số này giúp lựa chọn Van piston Unitech đúng với tuyến ống ngay từ đầu, hạn chế tình trạng đúng kích thước nhưng sai vật liệu, sai cấp áp hoặc sai tiêu chuẩn kết nối.
Van piston Unitech trong hệ thống công nghiệp hiện đại
Van piston Unitech – Piston Valve là một dòng van đáng chú ý trong danh mục của Unitech bên cạnh van bi, van cổng, van cầu, van một chiều và van điều khiển. Sản phẩm tập trung vào khả năng đóng kín bằng piston thép không gỉ kết hợp sealing ring, đồng thời cung cấp cả phiên bản thép đúc và thép rèn cho các cấp áp suất khác nhau.
Cast Steel Piston Valve thích hợp với những tuyến có kích thước lớn và kết nối mặt bích, trong khi Forged Steel Piston Valve mở rộng khả năng sử dụng sang các tuyến nhỏ áp suất cao.
Với các đường hơi, condensate, dầu tải nhiệt và hệ thống process phù hợp, Piston Valve Unitech mang đến thêm một lựa chọn van đóng mở bên cạnh những dòng Gate Valve và Globe Valve truyền thống.
