Đầu rê sợi Uhing Việt Nam – Giải pháp dẫn hướng sợi cho hệ thống cuốn

Đầu rê sợi Uhing là cụm thiết bị được sử dụng trong hệ thống cuốn sợi, dây và các loại vật liệu dạng tuyến tính nhằm điều khiển vị trí vật liệu trong quá trình hình thành cuộn. Thay vì để sợi tập trung tại một vị trí, đầu rê di chuyển qua lại theo chiều ngang để phân bố vật liệu trên toàn bộ chiều rộng bobbin hoặc tang cuốn.

Giải pháp của Uhing nổi bật nhờ khả năng tạo chuyển động tịnh tiến từ trục quay bằng công nghệ vòng lăn. Thiết kế này phù hợp với các dây chuyền cần thay đổi bước rê, chiều rộng cuộn hoặc tốc độ di chuyển theo từng loại vật liệu.

Đầu rê sợi Uhing và yêu cầu trong quá trình cuốn

Chất lượng của một cuộn sợi không chỉ phụ thuộc vào lực căng mà còn liên quan đến cách từng vòng sợi được bố trí. Nếu vị trí dẫn hướng không phù hợp, sợi có thể chồng chéo, dồn mép hoặc tạo bề mặt cuộn không đồng đều.

Đầu rê sợi Uhing tạo chuyển động ngang liên tục để đưa sợi đến đúng vị trí trong quá trình tang quay. Khi đến giới hạn hành trình, thiết bị đảo hướng và tiếp tục tạo lớp cuốn tiếp theo.

Chuyển động rê sợi theo hai chiều

Trong quá trình hoạt động, đầu rê di chuyển từ trái sang phải rồi từ phải sang trái. Khoảng cách giữa hai điểm đảo chiều được thiết lập theo chiều rộng của cuộn.

Cơ chế này cho phép sử dụng cùng một hệ thống cho nhiều chiều rộng bobbin khác nhau nếu cấu hình máy cho phép điều chỉnh hành trình. Đây là đặc điểm hữu ích đối với các nhà máy sản xuất nhiều quy cách sản phẩm.

Cấu tạo của hệ thống Đầu rê sợi Uhing

Một hệ thống rê sợi có thể bao gồm cụm truyền động Rolling Ring Drive, trục dẫn động, cơ cấu đảo chiều, bộ giới hạn hành trình và bộ phận dẫn sợi. Cấu hình thực tế phụ thuộc vào loại máy và yêu cầu của nhà sản xuất thiết bị.

Phần tiếp xúc trực tiếp với sợi có thể được thiết kế phù hợp với đặc tính của vật liệu. Với những loại sợi nhạy cảm, yêu cầu dẫn hướng cần được tính toán nhằm hạn chế ma sát và tránh ảnh hưởng đến bề mặt sản phẩm.

Cụm truyền động vòng lăn

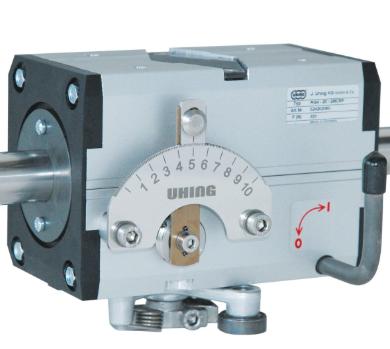

Cụm vòng lăn là bộ phận tạo ra chuyển động tịnh tiến của Đầu rê sợi Uhing. Các vòng lăn tiếp xúc với trục quay và được bố trí theo góc nhất định để tạo lực dịch chuyển dọc trục.

Khi góc làm việc thay đổi theo cơ cấu đảo chiều, hướng dịch chuyển của đầu rê cũng thay đổi. Nhờ đó, hệ thống có thể chuyển động qua lại mà không cần sử dụng vít me đảo chiều.

Cơ cấu giới hạn hành trình

Giới hạn hành trình xác định điểm mà đầu rê cần đổi hướng. Vị trí này rất quan trọng vì nó ảnh hưởng trực tiếp đến chiều rộng thực tế của cuộn sợi.

Nếu thiết lập không phù hợp, vật liệu có thể bị dồn ở hai mép hoặc không phủ hết chiều rộng bobbin. Do đó, khi hiệu chỉnh Đầu rê sợi Uhing, cần phối hợp giữa hành trình, tốc độ rê và tốc độ quay của tang.

Khả năng điều chỉnh của Đầu rê sợi Uhing

Một trong những đặc điểm quan trọng của giải pháp Uhing là khả năng thay đổi bước di chuyển. Người vận hành có thể thiết lập bước rê phù hợp với đường kính hoặc kích thước của vật liệu trong giới hạn kỹ thuật của thiết bị.

Khả năng này giúp một máy cuốn có thể xử lý nhiều quy cách sản phẩm mà không nhất thiết phải thay toàn bộ cơ cấu rê sợi. Đây cũng là lợi thế đối với dây chuyền cần thay đổi sản phẩm thường xuyên.

Đầu rê sợi Uhing dùng cho những vật liệu nào?

Đầu rê sợi Uhing có thể được ứng dụng cho nhiều loại vật liệu dạng liên tục như sợi kỹ thuật, dây điện nhỏ, dây kim loại, dây nhựa, dây cáp nhỏ hoặc những vật liệu tương tự phù hợp với cấu hình của máy.

Trong từng ứng dụng, tốc độ rê và bước di chuyển cần được tính toán dựa trên kích thước vật liệu, tốc độ cuốn và yêu cầu hình dạng cuộn. Vì vậy, cùng một nguyên lý Uhing nhưng cấu hình thực tế giữa các máy có thể khác nhau đáng kể.

Đầu rê sợi Uhing trong ngành dây và cáp

Trong dây chuyền sản xuất dây điện và cáp, vật liệu sau các công đoạn gia công thường cần được thu lên spool hoặc bobbin. Đầu rê sợi Uhing có thể được sử dụng để dẫn dây di chuyển ngang trong quá trình thu cuộn.

Việc phân bố dây đều giúp hạn chế tình trạng cuộn bị phình cục bộ hoặc dồn dây về một phía. Cuộn thành phẩm đồng đều cũng thuận lợi hơn cho công đoạn tháo dây và sử dụng ở dây chuyền tiếp theo.

Ứng dụng trong ngành sợi và vật liệu kỹ thuật

Ngoài dây điện và dây kim loại, nguyên lý rê của Uhing còn phù hợp với nhiều hệ thống cuốn vật liệu kỹ thuật. Tùy đặc tính sản phẩm, hệ thống dẫn hướng có thể được thiết kế riêng để giảm ma sát hoặc kiểm soát vị trí vật liệu chính xác hơn.

Các ứng dụng có thể xuất hiện trong máy cuốn sợi công nghiệp, máy thu dây, thiết bị cuốn vật liệu sau quá trình đùn và nhiều hệ thống sản xuất liên tục khác.

Những thông tin cần kiểm tra khi mua Đầu rê sợi Uhing

Khi đặt mua Đầu rê sợi Uhing để thay thế thiết bị hiện hữu, model là thông tin quan trọng nhất. Ngoài model, cần xác định đường kính trục, kích thước lắp đặt, hành trình làm việc và cấu hình đảo chiều.

Đối với thiết bị đã vận hành lâu năm, model trên nameplate đôi khi bị mờ hoặc mất. Trong trường hợp này, nên chuẩn bị hình ảnh tổng thể thiết bị, hình ảnh trục, kích thước lắp và thông tin máy để hỗ trợ việc nhận dạng.

Lựa chọn theo tốc độ và kích thước vật liệu

Đường kính sợi hoặc dây ảnh hưởng trực tiếp đến bước rê cần thiết. Đồng thời, tốc độ quay của tang quyết định tốc độ dịch chuyển ngang mà đầu rê phải đáp ứng.

Việc lựa chọn Đầu rê sợi Uhing đúng thông số giúp hệ thống cuốn vận hành ổn định hơn và hạn chế phải hiệu chỉnh nhiều sau khi lắp đặt.

Đầu rê sợi Uhing Việt Nam

Đầu rê sợi Uhing Việt Nam phù hợp với nhu cầu thay thế, bảo trì và nâng cấp các hệ thống cuốn dây, cuốn sợi đang sử dụng công nghệ truyền động vòng lăn Uhing. Với khả năng điều chỉnh bước rê và đảo chiều linh hoạt, thiết bị có thể đáp ứng nhiều quy cách cuộn và vật liệu khác nhau.

Đối với nhu cầu tìm thiết bị thay thế, khách hàng nên cung cấp model Uhing đang sử dụng cùng hình ảnh nameplate và thông số máy. Đây là cơ sở quan trọng để xác định đúng Đầu rê sợi Uhing, hạn chế sai khác về kích thước trục, hành trình hoặc khả năng tải.
