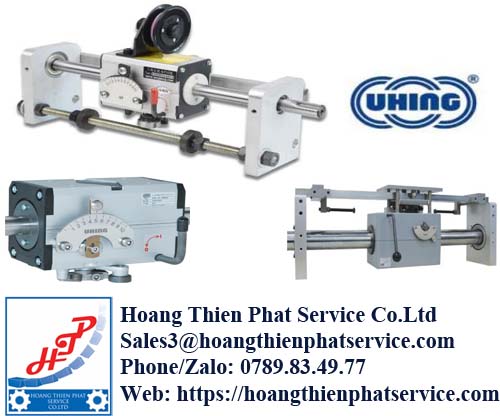

Bộ rải dây Uhing Việt Nam

Giá bán: Liên hệ

Mã sản phẩm: Bộ rải dây Uhing Việt Nam

Xuất xứ: De

Nhà cung cấp: Hoàng Thiên Phát Service

HOTLINE: 0789.83.49.77

Thông tin sản phẩm

Bộ rải dây Uhing Việt Nam – Thiết bị rải dây chính xác cho máy cuốn

Trong các hệ thống cuốn dây điện, cáp, sợi kỹ thuật, ống mềm hoặc vật liệu dạng tuyến tính, việc phân bố vật liệu đồng đều trên toàn bộ chiều rộng của cuộn ảnh hưởng trực tiếp đến chất lượng thành phẩm. Bộ rải dây Uhing được phát triển để thực hiện chuyển động tịnh tiến qua lại, giúp dây được xếp đều trên tang cuốn mà không cần sử dụng cơ cấu vít me truyền thống.

Uhing là thương hiệu được biết đến với công nghệ Rolling Ring Drive, sử dụng các vòng lăn bố trí bên trong cụm truyền động để tạo chuyển động ngang trên trục. Nhờ nguyên lý này, Bộ rải dây Uhing phù hợp với nhiều hệ thống cuốn dây yêu cầu khả năng thay đổi bước rải, đảo chiều nhanh và vận hành ổn định trong môi trường công nghiệp.

Bộ rải dây Uhing là gì?

Bộ rải dây Uhing là thiết bị cơ khí được lắp trên một trục dẫn hướng và chuyển động qua lại song song với tang cuốn. Khi tang cuốn quay, bộ rải dây dẫn vật liệu dịch chuyển dần từ đầu này sang đầu kia của cuộn, sau đó đảo chiều để hình thành các lớp dây liên tiếp.

Điểm đặc trưng của giải pháp Uhing nằm ở cơ cấu truyền động vòng lăn. Chuyển động quay của trục được chuyển thành chuyển động tịnh tiến mà không cần ren trên trục. Điều này giúp thiết bị có cấu tạo linh hoạt và thuận tiện khi cần điều chỉnh bước rải theo đường kính dây hoặc yêu cầu của từng dây chuyền.

Công nghệ Rolling Ring Drive của Uhing

Cơ cấu Rolling Ring Drive sử dụng các vòng lăn tiếp xúc với trục truyền động. Góc đặt của các vòng lăn quyết định hướng chuyển động và tốc độ tịnh tiến của cụm rải dây. Khi cơ cấu đảo chiều được kích hoạt, hướng nghiêng của vòng lăn thay đổi và cụm truyền động di chuyển theo chiều ngược lại.

Nhờ nguyên lý này, Bộ rải dây Uhing có thể thực hiện chuyển động qua lại liên tục mà không cần đảo chiều quay của trục dẫn động. Đây là ưu điểm quan trọng đối với máy cuốn dây hoạt động liên tục và yêu cầu chu kỳ rải ổn định.

Vai trò của Bộ rải dây Uhing trong máy cuốn

Trong một hệ thống cuốn dây, tốc độ quay của tang và tốc độ di chuyển ngang của bộ dẫn hướng phải được phối hợp phù hợp. Nếu tốc độ rải không chính xác, dây có thể chồng lên nhau, tạo khoảng trống hoặc tập trung tại một vị trí trên tang cuốn.

Bộ rải dây Uhing hỗ trợ kiểm soát chuyển động ngang để vật liệu được phân bố đều hơn. Thiết bị đặc biệt phù hợp với dây điện, dây cáp, dây kim loại, dây thép nhỏ, sợi kỹ thuật, dây nhựa, ống mềm và nhiều loại vật liệu dạng liên tục khác.

Điều chỉnh bước rải theo kích thước dây

Một yêu cầu thường gặp trên máy cuốn là thay đổi sản phẩm có đường kính khác nhau. Khi đường kính dây thay đổi, khoảng dịch chuyển ngang trong mỗi vòng quay của tang cũng cần được điều chỉnh tương ứng.

Cơ cấu Uhing cho phép điều chỉnh bước rải trong phạm vi thiết kế mà không phải thay đổi toàn bộ hệ truyền động. Điều này đặc biệt hữu ích cho dây chuyền sản xuất nhiều kích thước dây hoặc thường xuyên thay đổi quy cách thành phẩm.

Khả năng đảo chiều chuyển động

Khi bộ rải dây di chuyển đến vị trí giới hạn, cơ cấu đảo chiều làm thay đổi hướng chuyển động gần như tức thời. Bộ rải sau đó tiếp tục di chuyển về phía đối diện và tạo lớp dây tiếp theo trên tang.

Vị trí đảo chiều có thể được thiết lập theo chiều rộng cuộn dây thực tế. Nhờ đó, Bộ rải dây Uhing có thể thích nghi với nhiều kích thước bobbin, spool hoặc tang cuốn khác nhau.

Các dòng Bộ rải dây Uhing phổ biến

Uhing phát triển nhiều kích thước Rolling Ring Drive nhằm đáp ứng các yêu cầu khác nhau về lực đẩy, đường kính trục và kích thước hệ thống. Một số dòng thường gặp thuộc nhóm RG Rolling Ring Drive.

Các cấu hình có thể khác nhau tùy đường kính trục, lực đẩy yêu cầu, tốc độ chuyển động, chiều dài hành trình và phương án lắp đặt. Khi lựa chọn thiết bị thay thế, cần kiểm tra chính xác model và thông số trên thiết bị hiện hữu.

Uhing RG Rolling Ring Drive

Dòng RG là một trong những nhóm sản phẩm đặc trưng của Uhing, được sử dụng để tạo chuyển động tịnh tiến từ một trục quay trơn. Thiết bị có thể kết hợp với cơ cấu đảo chiều và hệ thống dẫn hướng để tạo thành một cụm rải dây hoàn chỉnh.

Các kích thước thường được lựa chọn dựa trên đường kính trục truyền động và lực đẩy cần thiết. Vì vậy, khi đặt hàng Bộ rải dây Uhing, thông tin về model, đường kính trục và cấu hình máy là những dữ liệu quan trọng cần cung cấp.

Ưu điểm của Bộ rải dây Uhing

Một ưu điểm nổi bật của Bộ rải dây Uhing là không yêu cầu trục vít có ren. Trục dẫn động có bề mặt trơn giúp kết cấu cơ khí đơn giản hơn và tạo điều kiện thuận lợi khi cần thay đổi vị trí làm việc.

Khả năng điều chỉnh bước rải giúp thiết bị thích nghi với nhiều đường kính dây. Cơ cấu đảo chiều cơ khí nhanh hỗ trợ quá trình rải liên tục, đồng thời giảm yêu cầu phải đảo chiều động cơ truyền động.

Thiết kế cơ khí của Uhing cũng phù hợp với các máy cần vận hành trong thời gian dài. Khi được lựa chọn đúng tải và bảo dưỡng phù hợp, bộ rải có thể duy trì chuyển động ổn định trong nhiều ứng dụng cuốn vật liệu công nghiệp.

Ứng dụng của Bộ rải dây Uhing

Bộ rải dây Uhing được ứng dụng trong máy cuốn dây điện, máy sản xuất dây cáp, dây kim loại, dây thép, dây hàn và nhiều thiết bị cuốn vật liệu khác. Ngoài ngành dây cáp, nguyên lý truyền động này còn có thể được sử dụng cho sợi, ống mềm và vật liệu dạng dải có kích thước phù hợp.

Trong các dây chuyền tự động, Bộ rải dây Uhing có thể đóng vai trò là cụm chuyển động ngang đồng bộ với tang cuốn. Việc lựa chọn đúng tỷ số truyền và bước rải giúp cải thiện độ đồng đều của cuộn thành phẩm.

Lựa chọn Bộ rải dây Uhing thay thế

Khi cần thay thế một Bộ rải dây Uhing, không nên chỉ dựa vào hình dạng bên ngoài. Người sử dụng cần kiểm tra model trên nhãn, kích thước trục, chiều dài hành trình, hướng lắp đặt, lực đẩy và các phụ kiện đảo chiều đang sử dụng.

Đối với máy cũ không còn đầy đủ thông tin, hình ảnh nameplate và kích thước thực tế của cụm thiết bị là dữ liệu hữu ích để xác định cấu hình tương đương.
