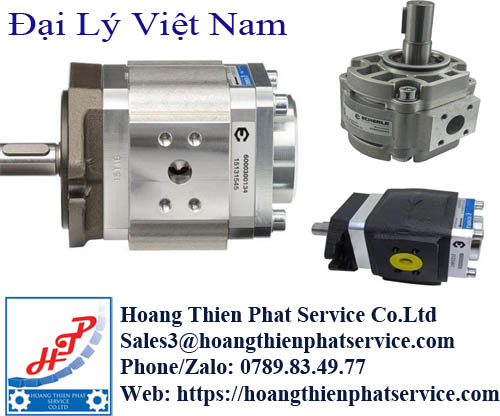

Bơm dầu thủy lực Eckerle – Hiệu suất ổn định cho hệ thống áp suất cao

Trong một hệ thống thủy lực, bơm không chỉ tạo lưu lượng để dầu tuần hoàn. Thiết bị còn ảnh hưởng trực tiếp đến độ ổn định, tiếng ồn, nhiệt độ dầu và lượng điện tiêu thụ. Vì vậy, lựa chọn đúng bơm dầu thủy lực Eckerle giúp máy vận hành chính xác và giảm những lần dừng ngoài kế hoạch.

Eckerle Technologies là thương hiệu thủy lực có trụ sở tại Malsch, Đức. Hãng phát triển nhiều dòng bơm bánh răng trong dành cho máy công nghiệp, thiết bị di động và hệ thống điều khiển tốc độ. Theo thông tin hãng, Eckerle đã hoạt động hơn 80 năm và sở hữu hơn 200 bằng sáng chế. Thông tin Eckerle Technologies

Tại Việt Nam, Hoàng Thiên Phát cung cấp bơm Eckerle theo model hoặc thông số lắp đặt. Khách hàng có thể kết hợp bơm với các thiết bị thủy lực công nghiệp trong dây chuyền hiện hữu.

Bơm dầu thủy lực Eckerle có gì khác biệt?

Phần lớn sản phẩm Eckerle thuộc nhóm bơm bánh răng trong có cơ cấu bù khe hở. Thiết kế này giúp hạn chế dầu rò nội bộ khi áp suất tăng. Lưu lượng vì thế ổn định hơn trong nhiều điều kiện tải.

Bơm phù hợp với những hệ thống cần áp suất cao nhưng vẫn yêu cầu tiếng ồn thấp. Đây là điểm đáng chú ý tại máy ép, máy ép nhựa hoặc trạm nguồn đặt gần khu vực làm việc.

Cơ cấu bánh răng trong vận chuyển dầu như thế nào?

Bên trong bơm có bánh răng chủ động và vành răng trong đặt lệch tâm. Khi trục quay, thể tích các khoang răng tăng dần tại cửa hút. Dầu được kéo vào và di chuyển theo chu vi thân bơm.

Tại phía đẩy, thể tích khoang răng thu nhỏ. Dầu bị ép ra ngoài để cung cấp lưu lượng cho hệ thống. Chi tiết làm kín hình lưỡi liềm ngăn vùng hút và vùng đẩy thông nhau.

Cơ cấu bù khe hở mang lại lợi ích gì?

Khe hở giữa các bộ phận luôn ảnh hưởng đến tổn thất thể tích. Eckerle sử dụng cơ cấu bù theo phương hướng kính và hướng trục. Giải pháp này duy trì độ kín phù hợp khi áp suất thay đổi.

Nhờ hạn chế rò rỉ nội bộ, bơm có thể làm việc hiệu quả tại tốc độ thấp. Đặc tính này phù hợp hệ thống dùng servo motor hoặc biến tần để điều chỉnh lưu lượng.

Những ưu điểm nổi bật của bơm Eckerle

Vận hành êm trong khu vực sản xuất

Tiếng ồn thủy lực thường phát sinh từ dao động lưu lượng và thay đổi áp suất đột ngột. Bơm Eckerle có độ xung áp thấp, khoảng 2% theo tài liệu dòng EIPH. Một số model EIPH2 được hãng công bố mức ồn từ khoảng 53 dB(A) trong điều kiện đo tiêu chuẩn.

Mức ồn thực tế còn phụ thuộc khớp nối, đường ống, dầu và kết cấu trạm nguồn. Tuy nhiên, đặc tính dòng chảy ổn định giúp hạn chế rung động truyền sang thân máy.

Duy trì hiệu suất khi áp suất tăng

Cơ cấu bù khe hở giúp giảm lượng dầu quay ngược về cửa hút. Bơm vì thế duy trì lưu lượng tốt hơn khi tải tăng. Điều này hỗ trợ xi lanh chuyển động đều và hạn chế thời gian chờ.

Với dòng EIPH, áp suất liên tục có thể đạt 330 bar ở một số kích thước. Áp suất đỉnh có thể cao hơn, nhưng chỉ được phép trong thời gian và chu kỳ quy định. Tài liệu kỹ thuật EIPH của Eckerle

Phù hợp điều khiển tốc độ biến thiên

Bơm bánh răng trong Eckerle có thể kết hợp động cơ điều khiển tốc độ. Hệ thống chỉ tạo lưu lượng khi máy thực sự cần sử dụng. Nhờ đó, lượng dầu qua van tràn giảm và nhiệt sinh ra cũng thấp hơn.

Một số dòng đảo chiều còn hỗ trợ vận hành theo nhiều góc phần tư. Cấu hình này phù hợp máy ép, thang nâng, máy uốn và hệ thống thu hồi năng lượng.

Có thể ghép thành bơm nhiều tầng

Các dòng EIPH và EIPC có thể ghép thành cụm nhiều tầng. Mỗi tầng cung cấp một mức lưu lượng riêng hoặc phục vụ từng mạch độc lập. Cấu hình này giúp thu gọn trạm nguồn và giảm số lượng động cơ truyền động.

Các dòng bơm dầu thủy lực Eckerle phổ biến

Mỗi kích thước trong cùng dòng có giới hạn áp suất và tốc độ khác nhau. Không nên dùng giá trị lớn nhất của toàn dải để áp dụng cho mọi model.

Thông số kỹ thuật tham khảo của dòng EIPH

Bảng trên tổng hợp phạm vi của nhiều kích thước EIPH. Thông số đặt hàng phải được kiểm tra lại bằng catalogue của model cụ thể.

Cách đọc model bơm Eckerle

Model EIPH2-016RK03-1X là một ví dụ điển hình trong dòng áp suất cao. Theo quy ước của hãng, EIP thể hiện bơm bánh răng trong Eckerle. Chữ H xác định phiên bản áp suất cao, còn số 2 biểu thị kích thước khung.

Mã 016 tương ứng dung tích khoảng 15,8 cm³/vòng. Ký tự R thể hiện chiều quay thuận kim đồng hồ. Cấu hình này sử dụng trục then có đầu dẫn động phụ, mặt bích SAE/B và cổng dầu chuẩn SAE. Hướng dẫn đọc mã EIPH

Khi thay bơm, không nên chỉ đối chiếu phần “EIPH2-016”. Toàn bộ ký tự phía sau còn thể hiện chiều quay, kiểu trục, mặt bích, cổng dầu và phiên bản thiết kế.

Tính lưu lượng bơm trước khi lựa chọn

Lưu lượng lý thuyết có thể xác định bằng dung tích riêng và tốc độ quay:

Q = Vg × n / 1.000

Trong đó, Q là lưu lượng tính bằng lít mỗi phút. Vg là dung tích riêng tính bằng cm³/vòng. Giá trị n là tốc độ trục theo vòng mỗi phút.

Ví dụ, model có dung tích 15,8 cm³/vòng chạy tại 1.450 vòng/phút. Lưu lượng lý thuyết đạt khoảng 22,9 lít/phút. Lưu lượng thực tế sẽ thấp hơn do hiệu suất thể tích.

Ngoài lưu lượng, người chọn bơm cần kiểm tra áp suất liên tục, áp suất đỉnh và công suất động cơ. Dùng motor thiếu công suất khiến tốc độ giảm và nhiệt độ tăng.

Bơm Eckerle phù hợp với những máy nào?

Máy ép và máy ép nhựa

Chu trình ép thường thay đổi liên tục giữa chạy nhanh, tăng áp và giữ áp. Bơm Eckerle đáp ứng tốt nhờ khả năng điều khiển tại nhiều tốc độ. Khi kết hợp servo motor, hệ thống có thể giảm điện năng trong giai đoạn chờ.

Máy công cụ và dây chuyền gia công

Bơm cung cấp dầu cho bàn trượt, cơ cấu kẹp, bộ thay dao và xi lanh phụ trợ. Độ xung thấp giúp chuyển động ổn định hơn. Tiếng ồn nhỏ cũng cải thiện môi trường làm việc quanh máy.

Thiết bị nâng và xe công nghiệp

Dòng EIPS được phát triển cho những yêu cầu của thủy lực di động. Bơm có thể sử dụng trên xe nâng, máy nông nghiệp và thiết bị công trình. Việc chọn model cần kiểm tra tải hướng trục và điều kiện cửa hút.

Hệ thống điều khiển bằng servo

Dòng EIPQ có kết cấu đối xứng và hỗ trợ hai chiều quay. Bơm có thể tạo lưu lượng theo tốc độ motor. Một số chu trình còn cho phép thu hồi năng lượng khi cơ cấu giảm tốc. Catalogue bơm đảo chiều EIPQ

Cách chọn bơm dầu thủy lực Eckerle chính xác

Xác định lưu lượng tại từng giai đoạn

Không nên chỉ lấy lưu lượng lớn nhất làm tiêu chí. Hãy kiểm tra cả giai đoạn chạy nhanh, làm việc và giữ áp. Dữ liệu này quyết định dung tích bơm và tốc độ motor.

Phân biệt áp suất liên tục với áp suất đỉnh

Áp suất đỉnh chỉ xuất hiện trong thời gian ngắn. Nếu hệ thống duy trì mức này liên tục, tuổi thọ bơm sẽ giảm. Model phải được chọn theo áp suất làm việc thực tế.

Kiểm tra đầy đủ kích thước lắp đặt

Người mua cần xác định đường kính trục, kiểu then, mặt bích và vị trí cổng dầu. Chiều quay phải được quan sát từ phía đầu trục theo hướng dẫn của hãng.

Đánh giá độ nhớt và nhiệt độ dầu

Dầu quá đặc làm tăng tổn thất tại đường hút. Dầu quá loãng lại tăng rò rỉ bên trong. Hệ thống nên duy trì độ nhớt trong phạm vi mà catalogue cho phép.

Lưu ý khi lắp đặt bơm Eckerle

Đường hút nên ngắn, đủ lớn và hạn chế co gấp. Các mối nối phải kín để không khí không đi vào bơm. Lọt khí có thể gây tiếng rít, rung và làm dầu nổi bọt.

Trước lần khởi động đầu tiên, cần điền dầu vào thân bơm và đường hút. Tuyệt đối không để bơm chạy khô. Motor nên được chạy nhấp để xác nhận đúng chiều quay.

Khớp nối phải đồng tâm và không truyền lực hướng kính lên trục. Van an toàn cần được cài đặt phù hợp với giới hạn của model. Dầu hồi không nên tạo bọt ngay gần cửa hút.

Hãng lưu ý rằng các giới hạn lớn nhất không được áp dụng đồng thời. Vì vậy, trường hợp tốc độ cao, nhiệt độ cao và áp suất lớn cần được kiểm tra riêng.

Dấu hiệu bơm thủy lực Eckerle cần được kiểm tra

Tiếng rít tại cửa hút thường liên quan đến thiếu dầu, lọc tắc hoặc đường ống quá nhỏ. Không khí lọt vào cũng tạo tiếng kêu tương tự.

Áp suất không đạt có thể bắt nguồn từ sai chiều quay, van tràn mở hoặc rò rỉ trong hệ thống. Bơm mòn chỉ là một trong nhiều nguyên nhân.

Nhiệt độ dầu tăng nhanh thường xuất hiện khi bơm làm việc liên tục qua van tràn. Độ nhớt không phù hợp hoặc motor quá nhỏ cũng cần được xem xét.

Khi phát hiện mạt kim loại trong dầu, nên dừng hệ thống để kiểm tra. Tiếp tục vận hành có thể làm hỏng van và xi lanh.

Câu hỏi thường gặp về bơm Eckerle

Bơm dầu thủy lực Eckerle có xuất xứ ở đâu?

Eckerle Technologies GmbH có trụ sở tại Malsch, Đức. Xuất xứ của từng sản phẩm cần kiểm tra trên nhãn và chứng từ lô hàng.

Bơm Eckerle có thể thay thế model cũ không?

Có thể, nhưng cần đối chiếu toàn bộ mã đặt hàng. Trục, mặt bích, chiều quay và cổng dầu phải tương thích với máy.

Chỉ có ảnh bơm thì có xác định được model không?

Ảnh tổng thể chỉ giúp nhận diện dòng sản phẩm. Để xác định chính xác, cần ảnh nhãn, đầu trục, mặt bích và vị trí cổng dầu.

Vì sao cùng dòng EIPH nhưng giá khác nhau?

Giá phụ thuộc dung tích, cấu hình trục, mặt bích, cổng dầu và phiên bản đặc biệt. Bơm nhiều tầng cũng có cấu hình phức tạp hơn loại đơn.

Cần cung cấp thông tin gì để nhận báo giá?

Khách hàng nên gửi model đầy đủ, số lượng, ảnh nhãn và thông số máy. Nếu mất nhãn, cần bổ sung lưu lượng, áp suất, tốc độ và kích thước lắp đặt.

Cung cấp bơm dầu thủy lực Eckerle tại Việt Nam

Hoàng Thiên Phát tiếp nhận yêu cầu cung cấp bơm dầu thủy lực Eckerle cho máy ép, máy ép nhựa và trạm nguồn công nghiệp. Chúng tôi hỗ trợ đối chiếu model mới, kiểm tra cấu hình lắp đặt và lựa chọn lưu lượng phù hợp.

Để tránh đặt sai sản phẩm, khách hàng nên gửi toàn bộ mã trên nhãn bơm. Hình ảnh trục, mặt bích và các cổng dầu cũng giúp quá trình kiểm tra nhanh hơn.
