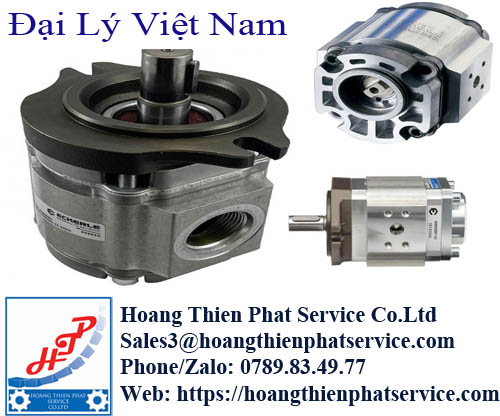

Bơm bánh răng Eckerle – Giải pháp thủy lực áp suất cao, vận hành êm
Bơm bánh răng Eckerle là dòng bơm thủy lực bánh răng trong, nổi bật nhờ áp suất cao và độ ồn thấp. Thiết bị phù hợp với máy ép, máy ép nhựa, máy công cụ và nhiều hệ thống thủy lực công nghiệp.
Eckerle phát triển nhiều dải dung tích khác nhau. Người dùng có thể lựa chọn bơm đơn, bơm kép hoặc cụm bơm nhiều tầng. Cấu hình linh hoạt giúp thiết bị thích nghi tốt với từng chu trình vận hành.
Giới thiệu thương hiệu Eckerle
Eckerle Technologies GmbH có trụ sở tại Malsch, Đức. Hãng chuyên phát triển bơm bánh răng trong cho thủy lực công nghiệp và thủy lực di động.
Năm 1968, Eckerle phát triển hệ thống bơm bánh răng trong có cơ cấu bù khe hở. Công nghệ này giúp duy trì hiệu suất ổn định khi áp suất, nhiệt độ hoặc độ nhớt dầu thay đổi.
Danh mục hiện nay gồm các dòng EIPH, EIPC, EIPS, EIPG và EIPQ. Ngoài sản phẩm tiêu chuẩn, hãng còn cung cấp cấu hình riêng cho nhà chế tạo máy.
Thông tin từ Eckerle Technologies cho thấy bơm công nghiệp của hãng có thể đạt áp suất đỉnh đến 400 bar. Giá trị thực tế phụ thuộc model, tốc độ và điều kiện làm việc.
Bơm bánh răng Eckerle hoạt động như thế nào?
Bên trong bơm gồm một bánh răng ngoài và một vành răng trong đặt lệch tâm. Khi trục quay, dầu được hút vào các khoang giữa hai bộ răng.
Chuyển động quay đưa dầu từ cửa hút sang cửa đẩy. Miếng chèn hình lưỡi liềm phân cách hai vùng áp suất. Cấu tạo này hạn chế dòng dầu chảy ngược.
Cơ cấu bù khe hở hướng trục và hướng kính tự điều chỉnh khoảng cách làm kín. Nhờ đó, bơm duy trì hiệu suất thể tích tốt trong phạm vi vận hành rộng.
So với bơm bánh răng ngoài thông thường, bơm bánh răng trong Eckerle tạo lưu lượng đều hơn. Độ dao động áp suất thấp cũng giúp hệ thống làm việc êm.
Vì sao bơm bánh răng Eckerle phù hợp với hệ thống áp suất cao?
Tiếng ồn và xung áp thấp
Sự ăn khớp liên tục giữa các bánh răng giúp quá trình vận chuyển dầu diễn ra ổn định. Theo tài liệu EIPH, độ dao động áp suất của một số dòng khoảng 2%.
Đặc điểm này giúp giảm rung đường ống và hạn chế tiếng ồn trong nhà xưởng. Đây là lợi thế quan trọng với máy ép và trạm nguồn đặt gần người vận hành.
Hiệu suất tốt ở tốc độ thấp
Cơ cấu bù khe hở giúp giảm rò rỉ nội bộ. Bơm vẫn có thể tạo áp khi motor vận hành ở tốc độ thấp.
Khả năng này đặc biệt phù hợp với hệ thống dùng servo motor và biến tần. Lưu lượng được điều chỉnh theo nhu cầu thực tế thay vì xả dầu dư qua van.
Hoạt động ổn định trong chu kỳ tải thay đổi
Bơm Eckerle có thể đáp ứng các giai đoạn tăng tốc, giữ áp và giảm tốc. Một số cấu hình còn hỗ trợ đổi chiều quay hoặc thu hồi năng lượng.
Tuy nhiên, việc vận hành đảo chiều phải tuân theo giới hạn riêng của từng series. Không nên áp dụng thông số của EIPQ cho dòng EIPH tiêu chuẩn.
Kết hợp nhiều tầng bơm
Eckerle cho phép ghép nhiều bơm trên cùng trục dẫn động. Các tầng có thể dùng chung hoặc tách riêng cửa hút.
Giải pháp này giúp một cụm nguồn cấp nhiều mức lưu lượng. Nhà chế tạo máy có thể giảm số lượng motor và tiết kiệm diện tích lắp đặt.
Các dòng bơm bánh răng Eckerle phổ biến
| Dòng sản phẩm | Đặc điểm chính | Phạm vi sử dụng |
|---|---|---|
| EIPH2 | Bơm áp suất cao, kích thước nhỏ, dung tích 4,2–24,8 cm³/vòng | Máy công cụ, trạm nguồn nhỏ, máy ép |
| EIPH3 | Dung tích 14,3–65,3 cm³/vòng, hiệu suất cao | Máy ép nhựa, máy ép thủy lực |
| EIPH5 | Dung tích 40,2–100,5 cm³/vòng, phù hợp lưu lượng lớn | Dây chuyền sản xuất, hệ thống công suất cao |
| EIPH6 | Dung tích đến khoảng 249,9 cm³/vòng | Trạm nguồn lớn, máy công nghiệp nặng |
| EIPC | Bơm bánh răng trong áp suất trung bình | Chu trình tải vừa, hệ thống tuần hoàn |
| EIPS | Thiết kế cho thủy lực di động | Xe nâng, máy nông nghiệp, máy xây dựng |
| EIPG2 | Độ ồn thấp, xung áp nhỏ | Xe nâng và ứng dụng công nghiệp nhẹ |
| EIPQ | Có thể đảo chiều, phù hợp điều khiển tốc độ | Máy ép, thang nâng, hệ truyền động kín |
Thông số trên được tổng hợp từ catalog bơm EIPH của Eckerle. Khi đặt hàng, cần kiểm tra đầy đủ mã cấu hình trên nhãn bơm.
Thông số tham khảo của dòng EIPH
| Thông số | Giá trị tham khảo |
|---|---|
| Kiểu bơm | Bơm bánh răng trong, lưu lượng cố định |
| Dung tích riêng | Khoảng 4,2–249,9 cm³/vòng |
| Áp suất liên tục | Tối đa khoảng 330 bar |
| Áp suất đỉnh khởi động | Tối đa khoảng 400 bar |
| Độ nhớt vận hành | 10–300 mm²/s |
| Độ nhớt khi khởi động | Tối đa 2.000 mm²/s |
| Nhiệt độ dầu | Khoảng -20 đến 80°C |
| Dầu thủy lực | HL, HLP theo DIN 51524 phần 1/2 |
| Độ sạch khuyến nghị | ISO 4406, cấp 20/18/15 |
| Kiểu lắp | Mặt bích SAE hoặc cấu hình theo model |
Các giới hạn không được cộng dồn trong cùng điều kiện vận hành. Áp suất tối đa có thể giảm khi tốc độ, nhiệt độ hoặc dung tích bơm tăng.
Ứng dụng của bơm bánh răng Eckerle
Bơm Eckerle thường được tích hợp trong máy ép nhựa và máy đúc. Thiết bị tạo lưu lượng ổn định cho các bước đóng khuôn, phun, giữ áp và mở khuôn.
Trong máy ép thủy lực, bơm cung cấp áp lực cho xi lanh ép. Khả năng giữ áp ở tốc độ thấp giúp giảm điện năng tiêu thụ.
Các dây chuyền gia công kim loại sử dụng bơm cho máy chấn, máy cắt và máy dập. Độ xung thấp hỗ trợ cơ cấu chấp hành di chuyển chính xác hơn.
Dòng EIPS và EIPG còn được dùng trong xe nâng, máy nông nghiệp và máy xây dựng. Thiết kế nhỏ gọn thuận lợi cho khoang lắp đặt hạn chế.
Cách lựa chọn bơm bánh răng Eckerle phù hợp
Xác định lưu lượng yêu cầu
Lưu lượng lý thuyết được tính theo dung tích bơm và tốc độ quay:
Q = Vg × n / 1.000
Trong đó, Q là lưu lượng lít/phút. Vg là dung tích cm³/vòng và n là tốc độ vòng/phút.
Lưu lượng thực tế sẽ thấp hơn do tổn thất thể tích. Vì vậy, cần xét thêm hiệu suất tại áp suất làm việc.
Kiểm tra áp suất liên tục và áp suất đỉnh
Không nên chọn bơm chỉ theo áp suất cao nhất ghi trong catalog. Hệ thống cần được tính theo áp suất liên tục và thời gian duy trì tải.
Áp suất đỉnh chỉ được phép xuất hiện trong thời gian giới hạn. Vận hành kéo dài tại mức này có thể giảm tuổi thọ bơm.
Đối chiếu kiểu trục và mặt bích
Khi thay thế bơm cũ, cần kiểm tra đường kính trục, kiểu then và chiều dài lắp. Mặt bích SAE cũng phải đúng kích thước định tâm.
Vị trí cửa hút và cửa đẩy cần được đối chiếu bằng bản vẽ. Không nên xác định chiều quay chỉ bằng hình dáng bên ngoài.
Kiểm tra mã sản phẩm đầy đủ
Một mã Eckerle thường thể hiện series, dung tích, chiều quay, trục và mặt bích. Khác một ký tự có thể dẫn đến cấu hình lắp đặt khác.
Để báo giá chính xác, khách hàng nên gửi ảnh nhãn bơm và bản vẽ máy. Thông tin về motor, áp suất và lưu lượng cũng rất cần thiết.
Lưu ý khi lắp đặt và vận hành
Đường hút nên ngắn, đủ lớn và hạn chế co nối. Cản trở trên đường hút có thể gây xâm thực và tạo tiếng kêu.
Trước khi khởi động, cần châm đầy dầu vào khoang bơm. Tuyệt đối không để bơm chạy khô trong quá trình thử máy.
Trục motor và trục bơm phải đồng tâm. Khớp nối không được truyền tải hướng kính hoặc hướng trục lên bơm.
Dầu thủy lực cần duy trì đúng độ sạch. Bộ lọc phải được kiểm tra định kỳ nhằm hạn chế mài mòn bề mặt làm kín.
Báo giá bơm bánh răng Eckerle tại Việt Nam
Giá bơm phụ thuộc series, dung tích, kiểu trục, mặt bích và chiều quay. Những cấu hình đặc biệt cần được xác nhận trực tiếp theo mã đặt hàng.
Hoàng Thiên Phát hỗ trợ lựa chọn bơm bánh răng Eckerle, kiểm tra model và đề xuất phương án thay thế. Khách hàng nên cung cấp mã đầy đủ hoặc ảnh nhãn thiết bị để nhận báo giá phù hợp.
