Bộ đếm Hengstler – Khi một xung nhỏ quyết định cả sản lượng dây chuyền

Một cảm biến phát hiện sản phẩm vừa đi qua. Một encoder tạo xung khi trục quay. Một xi lanh hoàn thành thêm một hành trình. Những tín hiệu tưởng như rất nhỏ ấy lại tạo nên dữ liệu quan trọng nhất của dây chuyền: máy đã làm được bao nhiêu, còn thiếu bao nhiêu và khi nào cần dừng.

Bộ đếm Hengstler được đặt tại điểm giao nhau giữa chuyển động và dữ liệu. Thiết bị không trực tiếp tạo ra sản phẩm, nhưng giúp doanh nghiệp biết chính xác quá trình sản xuất đang diễn ra như thế nào. Khi được lựa chọn đúng, bộ đếm có thể thay thế nhiều thao tác ghi chép thủ công, giảm sai số sản lượng và hỗ trợ bảo trì máy dựa trên thời gian vận hành thực tế.

Một con số trên màn hình có thể thay đổi cách vận hành máy

Hãy hình dung một máy đóng gói được yêu cầu xếp đủ 24 sản phẩm cho mỗi thùng. Nếu chỉ dùng cảm biến để phát hiện sản phẩm, hệ thống biết có vật đi qua nhưng chưa biết thùng đã đủ hàng hay chưa. Khi tín hiệu cảm biến được đưa vào bộ đếm xung Hengstler, từng sản phẩm sẽ được ghi nhận. Đến sản phẩm thứ 24, thiết bị phát đầu ra để đóng thùng, chuyển băng tải hoặc bắt đầu chu kỳ mới.

Trên máy cắt cáp, vấn đề không còn là đếm từng sản phẩm. Doanh nghiệp cần biết vật liệu đã chạy được bao nhiêu mét. Bộ đếm nhận xung từ encoder, quy đổi xung thành chiều dài và phát tín hiệu khi đạt kích thước cài đặt. Nhờ đó, một thiết bị nhỏ trên mặt tủ có thể tham gia trực tiếp vào việc quyết định thời điểm cắt.

Giá trị của bộ đếm Hengstler vì vậy không nằm ở màn hình hiển thị. Giá trị thật nằm ở khả năng biến tín hiệu rời rạc thành một quyết định điều khiển rõ ràng.

Vì sao Hengstler phát triển nhiều loại bộ đếm khác nhau?

Không phải mọi nhà máy đều có cùng điều kiện vận hành. Một máy tốc độ cao cần xử lý hàng nghìn xung mỗi giây. Máy phát điện lại cần lưu tổng số giờ hoạt động, kể cả khi mất nguồn. Trong khu vực có nguy cơ cháy nổ, việc sử dụng thiết bị điện có thể bị hạn chế. Một máy dập cũ thậm chí chỉ cần cơ cấu đếm hành trình đơn giản.

Bởi vậy, Hengstler không xây dựng một bộ đếm dùng chung cho mọi ứng dụng. Danh mục của hãng được chia thành bộ đếm điện tử, điện cơ, cơ khí và khí nén. Mỗi công nghệ giải quyết một bài toán riêng thay vì chỉ khác nhau về hình dáng. Hengstler xác nhận danh mục bộ đếm của hãng gồm các công nghệ này.

Bộ đếm điện tử Hengstler TICO – Không chỉ ghi nhận mà còn điều khiển

TICO 731 dành cho nhiệm vụ đếm gọn và rõ

Hengstler TICO 731 phù hợp với những hệ thống cần một bộ đếm số nhỏ gọn, dễ quan sát và không yêu cầu cấu hình quá phức tạp. Dòng này có các lựa chọn nguồn bằng pin, 12–24 VDC hoặc dải nguồn rộng tùy phiên bản. Khả năng dùng pin giúp TICO 731 phù hợp với những vị trí khó bố trí nguồn liên tục.

TICO 731 có thể được lắp trên máy đóng gói, máy dập, máy kiểm tra linh kiện hoặc cụm băng tải độc lập. Tuy nhiên, người mua không nên đặt hàng chỉ bằng tên “TICO 731”. Mã đầy đủ còn phụ thuộc vào nguồn cấp, kiểu đầu vào, màn hình và phương pháp reset. Thông tin TICO 731 từ hãng.

TICO 772 dành cho dây chuyền cần phản ứng nhanh

Khi tốc độ máy tăng, bộ đếm phải nhận tín hiệu đủ nhanh để không bỏ xung. Hengstler TICO 772 có khả năng xử lý tần số đến 60 kHz, phù hợp với encoder và cảm biến tốc độ cao. Thiết bị hỗ trợ ba giá trị đặt trước, cho phép một quá trình có nhiều điểm chuyển trạng thái.

Trong hệ thống chiết rót, điểm đặt đầu tiên có thể dùng để giảm tốc độ cấp liệu. Điểm thứ hai điều khiển đóng van. Điểm thứ ba có thể báo hoàn thành mẻ. Cách điều khiển theo nhiều ngưỡng giúp giảm hiện tượng nạp quá mức khi lưu lượng còn quán tính.

TICO 772 còn có bốn màu đèn nền. Màu màn hình có thể hỗ trợ người vận hành phân biệt trạng thái bình thường, sắp đạt định mức hoặc cảnh báo. Đây là chi tiết nhỏ nhưng hữu ích trong khu vực có nhiều máy hoạt động cùng lúc. Thông số TICO 772.

TICO 773 giúp đồng bộ cấu hình giữa nhiều máy

Nếu nhà máy có hàng chục máy giống nhau, việc cài đặt từng bộ đếm bằng phím có thể mất thời gian. TICO 773 được bổ sung giao diện USB và công cụ cấu hình trên máy tính. Kỹ thuật viên có thể chuẩn hóa thông số trước khi đưa thiết bị vào vận hành.

Dòng này vẫn duy trì khả năng đếm đến 60 kHz cùng hệ số chia có thể lập trình. TICO 773 phù hợp với nhà máy sản xuất theo module, dây chuyền lắp ráp hoặc nhà chế tạo máy cần giao nhiều thiết bị có cấu hình tương đồng. Thông số TICO 773.

TICO 774 dành cho bài toán cần truyền dữ liệu

TICO 774 mở rộng khả năng kết nối cho những ứng dụng cần đưa số liệu đếm ra hệ thống bên ngoài. Một số phiên bản hỗ trợ RS232, cho phép trao đổi dữ liệu với máy tính công nghiệp hoặc thiết bị giám sát tương thích.

Điểm cần lưu ý là không phải mọi mã TICO 774 đều có cấu hình giống nhau. Chẳng hạn, mã 0774501 có nguồn 12–30 VDC và giao diện RS232. Vì vậy, cần kiểm tra item number thay vì lựa chọn theo tên dòng chung.

Khi nào bộ đếm điện cơ lại tốt hơn thiết bị điện tử?

Thiết bị điện tử có nhiều chức năng, nhưng không phải lúc nào nhiều chức năng cũng là lựa chọn tốt nhất. Với nhiệm vụ ghi nhận tổng giờ hoạt động, doanh nghiệp thường cần một thiết bị đơn giản, bền và luôn đọc được giá trị khi máy tắt.

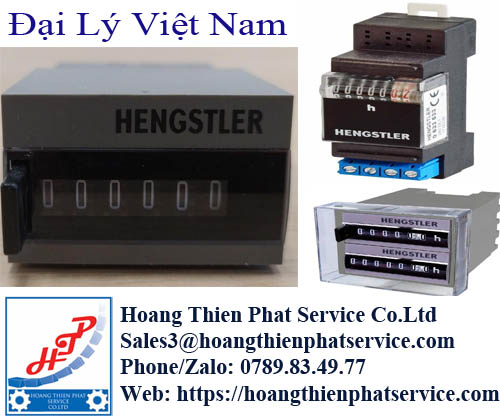

Các dòng Hengstler Type 633 AC, Type 633 DC và Type 633 DIN sử dụng cơ cấu hiển thị điện cơ. Khi nguồn bị ngắt, bánh số vẫn giữ nguyên vị trí. Nhân viên bảo trì có thể kiểm tra tổng giờ chạy mà không cần cấp nguồn lại cho toàn bộ hệ thống.

Type 633 DIN thích hợp lắp trên thanh DIN 35 mm trong tủ điện. Type 633 DC hướng đến những hệ thống sử dụng nguồn một chiều. Trong khi đó, Type 636 DC có khả năng chịu rung, chịu va đập và cấp bảo vệ phù hợp cho máy di động, phương tiện hoặc thiết bị làm việc ngoài hiện trường.

Ở những ứng dụng này, sự đơn giản không phải hạn chế. Nó chính là lợi thế giúp thiết bị duy trì nhiệm vụ duy nhất trong thời gian dài.

Bộ đếm khí nén Hengstler giải quyết bài toán gì?

Có những khu vực không muốn đưa nguồn điện đến vị trí đếm. Hệ thống có thể vận hành hoàn toàn bằng khí nén hoặc làm việc trong môi trường có yêu cầu đặc biệt về phòng nổ. Hengstler Type 497 được thiết kế cho nhóm ứng dụng này.

Thiết bị nhận xung áp suất từ công tắc hoặc phần tử khí nén. Mỗi xung làm cơ cấu hiển thị thay đổi một đơn vị. Type 497 có thể hoạt động theo chế độ đếm cộng hoặc đếm trừ, đồng thời có phiên bản đặt trước ba hoặc năm chữ số.

Khi giá trị đạt ngưỡng, bộ đếm tạo tín hiệu khí nén để điều khiển bước tiếp theo. Một số phiên bản được cung cấp với chứng nhận ATEX. Điều này giúp Type 497 phù hợp với hệ thống đóng gói hóa chất, dây chuyền sơn hoặc các khu vực hạn chế thiết bị điện. Hengstler Type 497.

Làm thế nào bộ đếm biến xung encoder thành chiều dài?

Đây là phần nhiều bài giới thiệu thường bỏ qua. Bộ đếm không tự biết một xung tương ứng với bao nhiêu milimet. Kỹ thuật viên phải xác định độ phân giải encoder và quãng đường vật liệu di chuyển trong một vòng bánh đo.

Giả sử encoder tạo 1.000 xung mỗi vòng. Bánh đo có chu vi 500 mm. Khi đó, mỗi xung tương ứng:

500÷1.000=0,5 mm/xung500 \div 1.000 = 0,5\text{ mm/xung}500÷1.000=0,5 mm/xung

Nếu nhập hệ số 0,5, bộ đếm có thể hiển thị chiều dài theo milimet. Khi vật liệu chạy được 2.000 mm, thiết bị phát tín hiệu cho dao cắt. Nếu muốn hiển thị theo mét, hệ số phải được quy đổi lại.

Sai số thực tế còn phụ thuộc vào độ trượt của bánh đo, độ căng vật liệu và vị trí lắp encoder. Bởi vậy, việc chọn bộ đếm đúng chỉ là một nửa công việc. Phần còn lại nằm ở cơ khí đo lường và hiệu chỉnh tại máy.

Vì sao bộ đếm vẫn sai dù cảm biến đang hoạt động?

Một bộ đếm hiển thị sai không đồng nghĩa thiết bị bị hỏng. Nguyên nhân có thể đến từ nhiễu điện, xung bị dội, tần số đầu vào vượt giới hạn hoặc cách nối mass chưa phù hợp. Dây tín hiệu encoder đi chung với cáp động lực cũng có thể tạo ra số đếm bất thường.

Một lỗi khác thường gặp là chọn sai cạnh xung. Nếu bộ đếm ghi nhận cả cạnh lên và cạnh xuống trong khi hệ thống chỉ cần một cạnh, kết quả có thể tăng gấp đôi. Ngược lại, thời gian xung quá ngắn khiến thiết bị không nhận đủ sự kiện.

Khi kiểm tra, cần so sánh số xung thực tế tại đầu vào với giá trị hiển thị. Sau đó mới đánh giá cảm biến, dây dẫn, nguồn cấp và chương trình cài đặt. Thay bộ đếm ngay từ đầu có thể không giải quyết được nguyên nhân gốc.

Chọn bộ đếm Hengstler theo bài toán, không chọn theo hình ảnh

Trước khi đặt hàng, cần xác định rõ chức năng đếm, dạng tín hiệu, tần số tối đa, nguồn cấp và kích thước khoét tủ. Nếu cần điều khiển máy, phải kiểm tra thêm số điểm đặt và loại ngõ ra. Nếu thay thế sản phẩm cũ, hình ảnh tem nhãn và sơ đồ đấu dây sẽ giúp đối chiếu chính xác hơn.

Bộ đếm Hengstler phù hợp cho những ngành nào?

Trong ngành bao bì, thiết bị đếm số túi, chai, hộp hoặc số chu kỳ đóng gói. Ngành dây cáp sử dụng bộ đếm cùng encoder để đo chiều dài cắt. Nhà máy thực phẩm dùng chức năng preset để chia sản phẩm theo mẻ.

Trong ngành cơ khí, bộ đếm ghi nhận hành trình máy dập, số vòng cuộn hoặc số lần đóng mở cơ cấu. Trên máy phát điện và máy nén khí, đồng hồ đếm giờ giúp xác định thời điểm bảo dưỡng dựa trên thời gian vận hành thực tế.

Các nhà chế tạo máy có thể kết hợp bộ đếm Hengstler với cảm biến quang, cảm biến tiệm cận hoặc encoder Hengstler. Sự kết hợp này tạo thành một chuỗi đo hoàn chỉnh, từ phát hiện chuyển động đến hiển thị và điều khiển.

Cung cấp bộ đếm Hengstler tại Việt Nam

Hoàng Thiên Phát hỗ trợ cung cấp bộ đếm điện tử, bộ đếm xung, bộ đếm điện cơ và bộ đếm khí nén Hengstler. Đội ngũ kỹ thuật hỗ trợ kiểm tra mã, nguồn cấp, tín hiệu đầu vào, ngõ ra và kích thước lắp đặt.

Để lựa chọn nhanh, khách hàng nên gửi model đầy đủ hoặc hình ảnh tem thiết bị cũ. Với dự án mới, hãy cung cấp loại tín hiệu, tốc độ xung, chức năng mong muốn và điều kiện môi trường. Những thông tin này giúp tránh tình trạng mua đúng dòng nhưng sai cấu hình.
