Bộ chuyển đổi tín hiệu Leine Linde – Giải pháp xử lý và phân phối tín hiệu Encoder công nghiệp

Leine Linde là thương hiệu đến từ Thụy Điển, chuyên sản xuất Encoder và thiết bị điện tử giao tiếp công nghiệp. Bên cạnh các dòng bộ mã hóa vòng quay, hãng cung cấp nhiều giải pháp chuyển đổi tín hiệu như DMI Converter, FU252, FU210 và Gateway Splitter. Những thiết bị này phục vụ các hệ thống cần chuyển đổi chuẩn tín hiệu, mở rộng số lượng thiết bị nhận dữ liệu hoặc giám sát tốc độ và vị trí chuyển động.

Bộ chuyển đổi tín hiệu Leine Linde được phát triển nhằm giải quyết những vấn đề này, giúp chuyển đổi, phân phối và xử lý tín hiệu từ bộ mã hóa vòng quay trong hệ thống điều khiển công nghiệp.

Một Encoder, nhiều thiết bị điều khiển – Bài toán thường gặp trong nhà máy

Trong dây chuyền sản xuất, một Encoder có thể được sử dụng để cung cấp tín hiệu tốc độ cho biến tần, đồng thời truyền thông tin chuyển động đến PLC và thiết bị giám sát. Tuy nhiên, việc kết nối trực tiếp nhiều thiết bị vào cùng một ngõ ra Encoder có thể làm tăng tải điện, ảnh hưởng đến chất lượng tín hiệu và gây ra các vấn đề tương thích.

Bộ chuyển đổi tín hiệu Encoder Leine Linde cho phép xử lý những yêu cầu này bằng cách tiếp nhận tín hiệu từ Encoder, chuyển đổi mức điện áp hoặc phân chia tín hiệu sang nhiều ngõ ra độc lập.

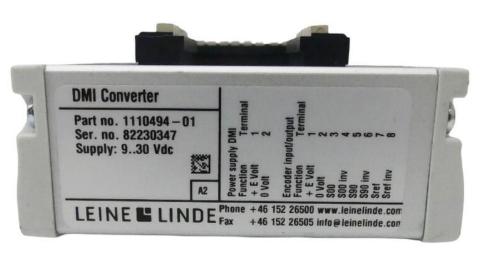

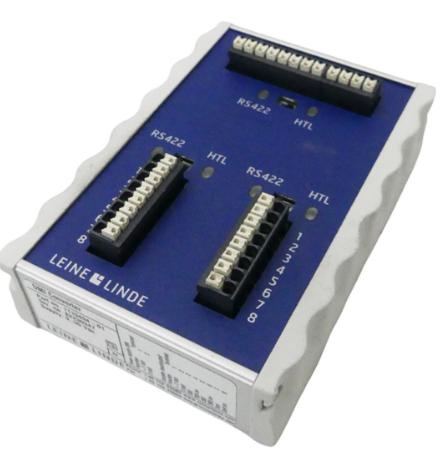

DMI Converter Leine Linde – Chuyển đổi HTL và RS422 trong cùng thiết bị

Khả năng chuyển đổi giữa HTL và RS422 giúp DMI Converter phù hợp với những nhà máy sử dụng đồng thời các thế hệ thiết bị điều khiển khác nhau. Khi thay biến tần hoặc nâng cấp PLC, bộ chuyển đổi có thể đóng vai trò trung gian giữa Encoder hiện hữu và thiết bị mới.

Từ tín hiệu xung đến dữ liệu sử dụng được – Vai trò của FU252 và FU210

Không phải mọi hệ thống điều khiển đều có ngõ vào đếm xung tốc độ cao. Một số thiết bị giám sát hoặc bộ điều khiển đời cũ chỉ tiếp nhận tín hiệu analog. Khi đó, tín hiệu tần số từ Encoder cần được chuyển đổi thành giá trị tương ứng để hệ thống có thể xử lý.

Leine Linde cung cấp dòng Signal Converter FU252 và FU210 phục vụ những yêu cầu chuyển đổi tín hiệu Encoder trong công nghiệp. Đây là nhóm thiết bị hữu ích khi cần tích hợp phép đo tốc độ vào hệ thống điều khiển hoặc giám sát đang vận hành.

Bộ chuyển đổi tín hiệu Leine Linde FU252

FU252 được sử dụng để xử lý tín hiệu tần số từ Encoder và chuyển đổi sang dạng tín hiệu thích hợp cho hệ thống đo lường, giám sát hoặc điều khiển.

Thiết bị phù hợp với các ứng dụng cần chuyển đổi thông tin tốc độ thành đại lượng mà bộ điều khiển có thể tiếp nhận. Ví dụ, tín hiệu xung từ trục động cơ có thể được xử lý để phục vụ giám sát tốc độ trong một hệ thống sử dụng ngõ vào analog tương thích.

Model: FU252 Part Number: 00208071.

Bộ chuyển đổi tín hiệu Leine Linde FU210

FU210 thuộc nhóm thiết bị chuyển đổi tín hiệu tần số, được sử dụng trong các hệ thống cần đưa dữ liệu chuyển động từ Encoder sang thiết bị xử lý khác.

Bộ chuyển đổi có thể phục vụ việc tích hợp tín hiệu đo tốc độ vào hệ thống điều khiển hiện hữu. Khi lựa chọn FU210, cần xem xét đặc tính tín hiệu đầu vào, chức năng ngõ ra, nguồn cấp và khả năng cấu hình theo yêu cầu vận hành.

Model: FU210 Part Number: 1300714-01.

Leine Linde cung cấp datasheet riêng cho FU252 và FU210 trong thư viện tài liệu chính hãng. Việc xác định chức năng và kiểu ngõ ra cụ thể cần căn cứ vào từng tài liệu sản phẩm.

Gateway Splitter Leine Linde – Khi hệ thống cần nhiều hơn chức năng chuyển đổi tín hiệu

Ở những ứng dụng công nghiệp phức tạp, việc chuyển đổi mức điện áp không còn đáp ứng đầy đủ yêu cầu điều khiển. Hệ thống có thể cần thu thập đồng thời dữ liệu vị trí, tốc độ, gia tốc và thông tin chẩn đoán từ cảm biến.

Leine Linde phát triển giải pháp Gateway Splitter ERG, kết hợp chức năng chuyển đổi tín hiệu với khả năng xử lý dữ liệu chuyển động.

Thiết bị tiếp nhận tín hiệu Encoder dạng 1 Vpp, xử lý dữ liệu và cung cấp tín hiệu đầu ra tương thích với các hệ thống điều khiển. Các giao diện được hãng công bố gồm PROFIBUS, PROFINET, EtherCAT, HTL và RS422, tùy cấu hình sản phẩm.

Các dòng bộ chuyển đổi tín hiệu Leine Linde và khả năng ứng dụng

Mỗi dòng có chức năng riêng. DMI Converter phù hợp khi cần chuyển đổi chuẩn tín hiệu hoặc chia một tín hiệu Encoder sang hai thiết bị. FU252 và FU210 hướng đến các yêu cầu xử lý tín hiệu tần số. Trong khi đó, Gateway Splitter ERG được sử dụng cho những hệ thống cần giao tiếp và xử lý dữ liệu chuyển động phức tạp hơn.

Ứng dụng thực tế của bộ chuyển đổi tín hiệu Leine Linde

Nâng cấp hệ thống PLC mà không cần thay Encoder

Trong nhiều nhà máy, Encoder vẫn hoạt động ổn định nhưng bộ điều khiển đã được thay thế bằng thế hệ mới. Nếu tín hiệu đầu ra Encoder không phù hợp với ngõ vào PLC, việc sử dụng bộ chuyển đổi tín hiệu Leine Linde có thể giúp duy trì thiết bị đo hiện hữu.

Điều này đặc biệt hữu ích với dây chuyền sản xuất liên tục, nơi việc tháo Encoder có thể liên quan đến công tác căn chỉnh cơ khí và kiểm tra lại toàn bộ hệ thống truyền động.

Chia tín hiệu Encoder cho PLC và biến tần

Một Encoder có thể cần cung cấp tín hiệu đến cả PLC và biến tần để phục vụ hai mục đích khác nhau. Biến tần sử dụng thông tin tốc độ để điều khiển động cơ, trong khi PLC giám sát trạng thái vận hành hoặc phối hợp chuyển động với những bộ phận khác.

DMI Converter Leine Linde cho phép phân chia tín hiệu từ một Encoder đến hai hệ thống nhận, đồng thời hỗ trợ cách ly điện giữa các cổng theo thiết kế. Phương án này giúp đơn giản hóa việc mở rộng hệ thống và hạn chế những vấn đề phát sinh khi kết nối song song trực tiếp.

Giám sát tốc độ trong nhà máy thép và giấy

Nhà máy thép và dây chuyền sản xuất giấy sử dụng nhiều động cơ cần kiểm soát tốc độ liên tục. Tại những khu vực vận hành có tải lớn hoặc yêu cầu đồng bộ chuyển động, dữ liệu từ Encoder giữ vai trò quan trọng trong quá trình điều khiển.

Bộ chuyển đổi tín hiệu Leine Linde giúp truyền và phân phối dữ liệu đến những thiết bị giám sát hoặc điều khiển phù hợp. Đối với hệ thống cần chuyển đổi tín hiệu tốc độ sang analog, các dòng Signal Converter có thể được xem xét theo cấu hình ứng dụng.

Tích hợp thiết bị đo vào hệ thống tự động hóa hiện hữu

Khi bổ sung thiết bị đo hoặc nâng cấp mạng điều khiển, việc không tương thích giữa giao diện Encoder và hệ thống nhận dữ liệu là vấn đề thường gặp.

Những thiết bị chuyển đổi tín hiệu và Gateway của Leine Linde tạo điều kiện kết nối giữa các giao diện khác nhau. Tuy nhiên, cần phân biệt rõ chức năng chuyển đổi tín hiệu xung với chuyển đổi giao thức truyền thông, bởi hai nhóm sản phẩm này không thể thay thế cho nhau trong mọi trường hợp.

Vì sao lựa chọn sai bộ chuyển đổi có thể khiến PLC không đọc được tín hiệu?

Một sai sót phổ biến là chỉ căn cứ vào tên gọi Signal Converter mà không kiểm tra tín hiệu đầu vào và đầu ra. Trên thực tế, bộ chuyển đổi HTL sang RS422 khác hoàn toàn với thiết bị chuyển đổi tần số sang tín hiệu analog.

Ngoài ra, tần số xung cực đại là thông số quan trọng. Khi tốc độ Encoder và độ phân giải xung tạo ra tần số vượt giới hạn tiếp nhận của bộ chuyển đổi, hệ thống có thể ghi nhận tín hiệu không chính xác hoặc không xử lý được.

Chẳng hạn, với Encoder có độ phân giải 1.024 xung/vòng và động cơ vận hành tại 3.000 vòng/phút, tần số xung cơ bản là 51,2 kHz. Bộ chuyển đổi phải đáp ứng được tần số này cùng những yêu cầu liên quan đến mức tín hiệu và phương thức đếm.

Bộ chuyển đổi tín hiệu Leine Linde trong hoạt động bảo trì và hiện đại hóa nhà máy

Không phải mọi dự án nâng cấp tự động hóa đều cần thay mới hoàn toàn các thiết bị đang sử dụng. Trong nhiều trường hợp, phần cơ khí và Encoder vẫn đáp ứng yêu cầu, nhưng giao diện tín hiệu cần được điều chỉnh để phù hợp với hệ thống điều khiển mới.

Bộ chuyển đổi tín hiệu Leine Linde giúp giải quyết bài toán kết nối giữa thiết bị đo chuyển động và bộ điều khiển bằng các phương án chuyển đổi, phân chia hoặc xử lý tín hiệu phù hợp.

Với các dòng DMI Converter, FU252, FU210 và Gateway Splitter, Leine Linde cung cấp những lựa chọn phục vụ điều khiển tốc độ, giám sát vị trí và mở rộng hệ thống tự động hóa. Khi lựa chọn đúng thiết bị theo chuẩn tín hiệu và yêu cầu kỹ thuật, giải pháp có thể giúp tận dụng Encoder hiện hữu, hỗ trợ quá trình bảo trì và nâng cao tính linh hoạt của hệ thống điều khiển công nghiệp.
