Bộ chuyển đổi tín hiệu Datexel – Signal Converter, chuyển đổi và cách ly tín hiệu công nghiệp

Bộ chuyển đổi tín hiệu Datexel là thiết bị điện tử chuyên dụng của thương hiệu Datexel – Italy, được sử dụng để chuyển đổi, chuẩn hóa và cách ly tín hiệu đo lường trong các hệ thống tự động hóa. Sản phẩm tiếp nhận tín hiệu từ cảm biến nhiệt độ, cảm biến áp suất, thiết bị đo điện, bộ truyền tín hiệu và các thiết bị đo lường khác, sau đó chuyển đổi sang tín hiệu analog tiêu chuẩn để kết nối với PLC, bộ điều khiển hoặc hệ thống giám sát.

Datexel phát triển nhiều dòng Signal Converter với khả năng xử lý tín hiệu dòng điện, điện áp, RTD, Thermocouple, điện trở, chiết áp và tín hiệu tần số. Các thiết bị được thiết kế dạng module gắn thanh DIN Rail, phù hợp lắp đặt trong tủ điện điều khiển và hệ thống thu thập dữ liệu.

Các model phổ biến gồm Datexel DAT4530, DAT4531, DAT4532, DAT4235, DAT5021, DAT5022 và DAT4540/T, đáp ứng những yêu cầu chuyển đổi tín hiệu khác nhau.

Bộ chuyển đổi tín hiệu Datexel trong hệ thống đo lường

Mỗi thiết bị đo lường có thể sử dụng một loại tín hiệu đầu ra riêng. Cảm biến áp suất thường sử dụng tín hiệu 4–20mA, cảm biến nhiệt độ Pt100 cung cấp tín hiệu điện trở thay đổi theo nhiệt độ, trong khi những thiết bị khác có thể truyền dữ liệu dưới dạng điện áp 0–10V.

Bộ chuyển đổi tín hiệu Datexel có nhiệm vụ tiếp nhận các tín hiệu này và chuyển sang chuẩn đầu ra phù hợp với hệ thống điều khiển. Tùy model, thiết bị còn có khả năng tuyến tính hóa giá trị đo, bù tín hiệu cảm biến và cách ly điện giữa các mạch.

Các bộ chuyển đổi của Datexel được sử dụng trong hệ thống xử lý nước, nhà máy thực phẩm, hóa chất, sản xuất cơ khí, HVAC, năng lượng và các dây chuyền tự động hóa có yêu cầu giám sát thông số liên tục.

Các dòng bộ chuyển đổi tín hiệu Datexel

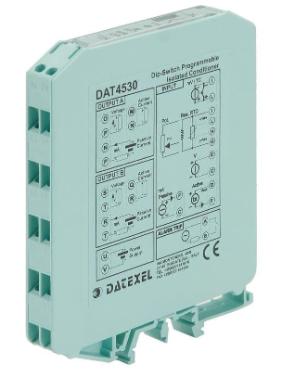

Bộ chuyển đổi tín hiệu đa năng Datexel DAT4530

Datexel DAT4530 là bộ chuyển đổi tín hiệu đa năng có cách ly điện, hỗ trợ nhiều dạng tín hiệu đầu vào như RTD, Thermocouple, điện trở, điện áp và dòng điện. Thiết bị chuyển đổi dữ liệu đo thành hai tín hiệu analog đầu ra có thể cấu hình 0–20mA, 4–20mA hoặc 0–10V.

DAT4530 còn được tích hợp chức năng cảnh báo ngưỡng qua ngõ ra SSR, giúp thiết bị đáp ứng yêu cầu giám sát tín hiệu và cảnh báo theo điều kiện cài đặt. Sản phẩm phù hợp cho tủ điện điều khiển, hệ thống đo nhiệt độ, giám sát áp suất, kiểm soát thông số quá trình và những ứng dụng cần phân phối tín hiệu đo đến các thiết bị tiếp nhận khác nhau.

Bộ chuyển đổi tín hiệu Datexel DAT4531

Dòng Datexel DAT4531 được thiết kế để xử lý từng nhóm tín hiệu cụ thể. Các phiên bản DAT4531-A, DAT4531-B, DAT4531-C và DAT4531-D có cấu hình đầu vào khác nhau, cho phép chuyển đổi tín hiệu cảm biến sang dòng điện hoặc điện áp tiêu chuẩn.

DAT4531-A được sử dụng với tín hiệu Thermocouple và mV. DAT4531-B xử lý tín hiệu RTD và điện trở. DAT4531-C dành cho cảm biến nhiệt điện trở NTC, PTC và chiết áp, trong khi DAT4531-D tiếp nhận tín hiệu dòng điện và điện áp.

Các thiết bị thuộc dòng DAT4531 được trang bị chức năng cách ly điện, hỗ trợ cấu hình theo yêu cầu đo lường và thuận tiện tích hợp vào hệ thống PLC.

Bộ chuyển đổi tín hiệu hai kênh Datexel DAT4532

Datexel DAT4532 là dòng bộ chuyển đổi tín hiệu cách ly hai kênh, được phát triển cho các ứng dụng cần xử lý đồng thời hai tín hiệu đo. Sản phẩm hỗ trợ nhiều dạng tín hiệu đầu vào tùy phiên bản, bao gồm RTD, Thermocouple, điện trở, chiết áp, dòng điện và điện áp.

Mỗi kênh có thể chuyển đổi tín hiệu sang đầu ra analog theo cấu hình tương ứng. Thiết kế hai kênh giúp giảm số lượng module cần lắp trong tủ điện, đặc biệt với những hệ thống có nhiều cảm biến và yêu cầu bố trí thiết bị gọn gàng.

Bộ chuyển đổi tín hiệu Datexel DAT4235

Datexel DAT4235 là bộ chuyển đổi tín hiệu đa năng có cách ly, hỗ trợ đầu ra analog lưỡng cực đến ±20mA hoặc ±10V. Sản phẩm có khả năng tiếp nhận tín hiệu RTD, Thermocouple, điện trở, chiết áp, điện áp và dòng điện.

Thiết bị được cấu hình thông qua phần mềm DATAPRO và giao diện CVPROG của Datexel, cho phép thiết lập thang đo và loại tín hiệu phù hợp với yêu cầu sử dụng. DAT4235 được ứng dụng trong hệ thống điều khiển cần xử lý tín hiệu lưỡng cực, thiết bị đo lường chuyên dụng và các mạch điều khiển analog có yêu cầu chuyển đổi tín hiệu chính xác.

Bộ chuyển đổi và cách ly tín hiệu Datexel DAT5021

Datexel DAT5021 là bộ chuyển đổi tín hiệu dòng điện và điện áp có chức năng cách ly galvanic ba phía, được sử dụng để truyền tín hiệu giữa các thiết bị đo lường và hệ thống điều khiển. Chức năng cách ly giúp hạn chế ảnh hưởng của chênh lệch điện thế giữa các mạch điện và giảm nguy cơ sai lệch do vòng lặp đất trong hệ thống tín hiệu.

DAT5021 phù hợp với hệ thống giám sát analog, tủ điện PLC, thiết bị đo áp suất, lưu lượng và các ứng dụng cần truyền tín hiệu qua những mạch điện có yêu cầu cách ly.

Bộ chia tín hiệu Datexel DAT5022

Datexel DAT5022 kết hợp chức năng chuyển đổi và chia tín hiệu analog, cho phép tiếp nhận một tín hiệu dòng điện hoặc điện áp và tạo ra hai ngõ ra độc lập. Thiết bị sử dụng cách ly galvanic bốn phía, hỗ trợ truyền tín hiệu đến hai hệ thống tiếp nhận riêng biệt theo cấu hình đầu ra.

DAT5022 được sử dụng trong các hệ thống cần đưa cùng một giá trị đo về PLC và bộ ghi dữ liệu, hoặc phân phối tín hiệu đến nhiều thiết bị giám sát mà vẫn duy trì khả năng cách ly điện.

Danh sách model bộ chuyển đổi tín hiệu Datexel

Các model trên thuộc những nhóm thiết bị chuyển đổi và truyền tín hiệu của Datexel. Cấu hình ngõ vào, ngõ ra, nguồn cấp và chức năng cách ly cần được đối chiếu theo tài liệu kỹ thuật của từng mã.

Ứng dụng bộ chuyển đổi tín hiệu Datexel

Chuyển đổi tín hiệu cảm biến nhiệt độ

Bộ chuyển đổi tín hiệu Datexel được sử dụng để xử lý tín hiệu từ cảm biến Pt100, Pt1000, Thermocouple và các loại cảm biến nhiệt độ tương thích. Thiết bị thực hiện chuyển đổi giá trị đo sang tín hiệu 4–20mA hoặc 0–10V, phục vụ giám sát và điều khiển nhiệt độ trong dây chuyền sản xuất.

Các dòng DAT4531-A, DAT4531-B, DAT4532-A và DAT4532-B có thể được sử dụng cho hệ thống gia nhiệt, bồn chứa, thiết bị trao đổi nhiệt và các ứng dụng kiểm soát nhiệt độ tự động.

Chuyển đổi tín hiệu áp suất và lưu lượng

Hệ thống đo áp suất, lưu lượng và mức chất lỏng thường sử dụng bộ truyền tín hiệu analog để kết nối với PLC. Bộ chuyển đổi Datexel giúp chuẩn hóa tín hiệu đầu vào, đáp ứng yêu cầu truyền dữ liệu giữa các thiết bị có chuẩn kết nối khác nhau.

Các model DAT4531-D, DAT5021 và DAT5022 được sử dụng trong những mạch chuyển đổi, cách ly hoặc phân phối tín hiệu đo áp suất, lưu lượng theo cấu hình kỹ thuật tương ứng.

Chuyển đổi tín hiệu điện áp và dòng điện

Datexel cung cấp các bộ chuyển đổi chuyên dụng cho tín hiệu dòng điện và điện áp, phục vụ giám sát thông số điện trong tủ điều khiển và hệ thống quản lý năng lượng.

Các model DAT5023 thuộc nhóm chuyển đổi tín hiệu điện, có những phiên bản phù hợp với phép đo điện áp AC/DC hoặc dòng điện AC/DC theo dải đo được nhà sản xuất quy định.

Tích hợp tín hiệu vào PLC và hệ thống SCADA

Bộ chuyển đổi tín hiệu Datexel được lắp đặt trong tủ điều khiển để kết nối cảm biến với PLC, HMI và hệ thống SCADA. Thiết bị giúp chuyển đổi tín hiệu đo sang chuẩn analog mà bộ điều khiển hỗ trợ, đồng thời thực hiện cách ly điện đối với các model có chức năng này.

Đối với những hệ thống có nhiều điểm đo, các dòng chuyển đổi hai kênh hoặc bộ chia tín hiệu hỗ trợ bố trí mạch đo và phân phối dữ liệu theo yêu cầu vận hành.

Thiết kế và cấu hình kỹ thuật bộ chuyển đổi Datexel

Các bộ chuyển đổi tín hiệu Datexel thường sử dụng vỏ module lắp trên thanh DIN Rail, thuận tiện cho việc đấu nối, kiểm tra và bảo trì trong tủ điện.

Tùy model, thiết bị hỗ trợ cấu hình bằng DIP Switch hoặc phần mềm chuyên dụng để thiết lập loại tín hiệu đầu vào, dải đo và tín hiệu đầu ra. Một số dòng còn tích hợp chức năng tuyến tính hóa cảm biến, bù nhiệt độ mối nối lạnh cho Thermocouple và cách ly galvanic giữa các mạch.

Các chuẩn đầu ra được sử dụng phổ biến gồm 0–20mA, 4–20mA và 0–10V. Đối với những ứng dụng đặc biệt, Datexel còn cung cấp bộ chuyển đổi có tín hiệu lưỡng cực hoặc ngõ ra cảnh báo. Khi sử dụng thiết bị, các thông số về nguồn cấp, điện trở tải, độ chính xác, thời gian đáp ứng và điện áp cách ly cần được kiểm tra theo từng model cụ thể.

Bộ chuyển đổi tín hiệu Datexel Việt Nam

Bộ chuyển đổi tín hiệu Datexel đáp ứng nhu cầu chuyển đổi, chuẩn hóa và cách ly tín hiệu trong hệ thống đo lường và tự động hóa. Các dòng DAT4530, DAT4531, DAT4532, DAT4235, DAT5021 và DAT5022 được phát triển cho nhiều dạng cảm biến và tiêu chuẩn tín hiệu khác nhau.

Danh mục Signal Converter Datexel bao gồm bộ chuyển đổi tín hiệu đa năng, bộ chuyển đổi nhiệt độ, bộ chuyển đổi dòng điện và điện áp, bộ chia tín hiệu, bộ chuyển đổi tần số và thiết bị xử lý tín hiệu chuyên dụng.

Sản phẩm phù hợp cho các dự án lắp đặt tủ điều khiển, nâng cấp hệ thống đo lường, thay thế thiết bị chuyển đổi tín hiệu và bảo trì dây chuyền sản xuất tại Việt Nam.
