Van khí nén Metal Work – Giải pháp điều khiển khí nén cho hệ thống tự động hóa
Van khí nén Metal Work là nhóm thiết bị điều khiển khí nén được sử dụng để đóng mở, chuyển hướng và phân phối dòng khí trong các hệ thống máy móc tự động. Sản phẩm thuộc hệ sinh thái thiết bị khí nén của Metal Work, thương hiệu có nguồn gốc từ Ý và hoạt động trong lĩnh vực khí nén công nghiệp từ năm 1967. Danh mục của hãng hiện bao gồm van khí nén, xy lanh, bộ xử lý khí, đầu nối, cảm biến, phụ kiện và nhiều giải pháp điều khiển chuyển động phục vụ tự động hóa.
Tại Việt Nam, van khí nén Metal Work phù hợp cho các dây chuyền sản xuất cần điều khiển xy lanh, cơ cấu kẹp, bàn trượt, bộ truyền động quay và nhiều cơ cấu chấp hành sử dụng khí nén. Metal Work phát triển khá nhiều cấu hình van khác nhau, từ van đơn truyền thống đến cụm van tích hợp Fieldbus, giúp người thiết kế dễ lựa chọn theo lưu lượng, kiểu điều khiển và kiến trúc của hệ thống.
Metal Work và hệ sinh thái khí nén công nghiệp
Metal Work được thành lập năm 1967, ban đầu tập trung vào các đầu nối dùng cho hệ thống khí nén và sau đó mở rộng sang nhiều dòng sản phẩm phục vụ tự động hóa. Danh mục hiện nay của hãng được chia thành các nhóm lớn như bộ truyền động, van, cụm van và Fieldbus, bộ xử lý khí, đầu nối cùng nhiều phụ kiện khí nén.

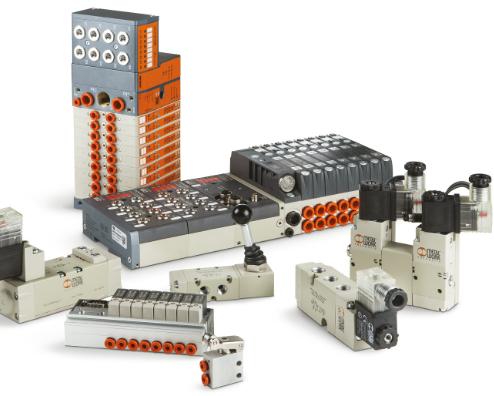

Điểm đáng chú ý là Metal Work không chỉ phát triển một dòng van khí nén Metal Work duy nhất. Hãng xây dựng nhiều series dành cho các yêu cầu từ cơ bản đến hệ thống điều khiển tập trung, bao gồm VME, PED, Series 70, NAMUR, BASIC, PLT10, PIV, MINIMACH, MACH, ISO 5599/1, SAFE AIR, EB80, HDM, CM và MULTIMACH.
Van khí nén Metal Work đảm nhiệm vai trò gì trong máy?
Trong một hệ thống khí nén, khí nén từ máy nén thường phải trải qua bộ xử lý trước khi được đưa đến cơ cấu chấp hành. Van khí nén Metal Work nằm giữa nguồn khí và thiết bị chấp hành, chịu trách nhiệm quyết định đường đi của dòng khí dựa trên tín hiệu điều khiển.
Khi nhận tín hiệu điện, khí pilot hoặc tác động cơ học, van chuyển trạng thái để cấp khí vào một phía của xy lanh đồng thời xả khí ở phía còn lại. Nhờ quá trình này, xy lanh có thể tiến, lùi, dừng hoặc phối hợp với các cơ cấu khác theo chu trình đã lập trình.
Đối với máy tự động sử dụng PLC, van điện từ thường đóng vai trò giao tiếp trực tiếp giữa hệ thống điều khiển điện và hệ thống truyền động khí nén. Vì vậy lựa chọn đúng kiểu van ảnh hưởng trực tiếp đến tốc độ chuyển động, lưu lượng khí, độ ổn định và khả năng vận hành liên tục của máy.
Những dòng van khí nén Metal Work đáng chú ý
Van Metal Work Series 70
Series 70 là một trong những dòng van nổi bật trong danh mục Metal Work. Hãng cung cấp nhiều cấu hình như 3/2, 5/2 và 5/3 cùng các phiên bản điều khiển khác nhau. Riêng danh mục van khí nén Series 70 của hãng hiện có hàng chục cấu hình sản phẩm.
Một số mã tham khảo gồm 7010010100, 7010010200, 7010010400, 7010011100, 7010011200, 7010011300, 7010012100, 7010012200 và 7010012300. Đây lần lượt bao gồm các biến thể 3/2, 5/2 và 5/3 trong nhóm Series 70 cổng 1/8 inch.
Tùy kích thước, Series 70 có các cỡ kết nối 1/8", 1/4", 3/8" và 1/2". Tài liệu Metal Work công bố dòng van khí nén Series 70 có phạm vi áp suất hoạt động từ chân không đến 10 bar và nhiệt độ làm việc khoảng -10°C đến +60°C; lưu lượng cụ thể thay đổi theo kích thước van.
Van điện từ Metal Work
Van điện từ là nhóm được sử dụng phổ biến khi cần kết nối hệ thống khí nén với PLC, relay hoặc bộ điều khiển máy. Khi cuộn coil nhận điện, cơ cấu bên trong chuyển trạng thái và thay đổi đường cấp/xả khí.
Van điện từ Metal Work có nhiều cấu hình kích thước và số cửa khác nhau, phù hợp cho xy lanh tác động đơn, xy lanh tác động kép và các cơ cấu chấp hành khí nén. Trong danh mục chính thức, Metal Work có các dòng như PLT10, PIV, Series 70, MACH và nhiều giải pháp van đảo chiều khác.
Van NAMUR Metal Work
Van NAMUR được thiết kế để thuận tiện khi kết hợp với bộ truyền động khí nén trên các loại van công nghiệp. Kiểu bố trí này giúp giảm số lượng đường ống trung gian và tạo thành một cụm điều khiển tương đối gọn.
Trong thực tế, van NAMUR Metal Work có thể được lựa chọn cho bộ truyền động van bi, van bướm hoặc các hệ thống đóng mở van quy trình sử dụng khí nén.
Van Metal Work MINIMACH và MACH
MINIMACH và MACH hướng tới các hệ thống cần mật độ lắp đặt cao hơn. Thiết kế dạng module giúp nhiều van được bố trí tập trung, từ đó giảm đường dây khí và thuận tiện hơn khi tổ chức tủ điều khiển.
Nhóm sản phẩm này thích hợp cho máy đóng gói, máy lắp ráp, máy phân loại và các thiết bị tự động có nhiều xy lanh hoạt động trong cùng một chu trình.
Cụm van Metal Work EB80
EB80 là giải pháp cụm van của Metal Work dành cho các hệ thống tự động hóa cần mức độ tích hợp cao. Thay vì sử dụng nhiều van đơn và đấu nối từng thiết bị riêng biệt, người thiết kế có thể xây dựng cụm van tập trung và tích hợp với kiến trúc điều khiển của máy. Metal Work xếp EB80 trong nhóm Valve Islands and Fieldbus.
Giải pháp này đặc biệt hữu ích trên các dây chuyền có nhiều cơ cấu khí nén, nơi yêu cầu giảm dây điện, giảm đường ống và đơn giản hóa quá trình bảo trì.
Cụm van HDM, CM và MULTIMACH
Ngoài EB80, Metal Work còn cung cấp HDM, CM và MULTIMACH. Đây là các dòng cụm van phục vụ nhiều cấu hình điều khiển tập trung khác nhau. HDM chẳng hạn có thể được cấu hình thành một cụm nhiều vị trí van và Metal Work cung cấp tài liệu kỹ thuật, CAD cũng như các chứng nhận liên quan cho sản phẩm.
Việc sử dụng cụm van giúp hệ thống gọn hơn so với phương án lắp từng van riêng biệt, đặc biệt trong các máy có số lượng cơ cấu chấp hành lớn.
Cấu hình van khí nén Metal Work thường gặp
Tùy yêu cầu vận hành, người sử dụng có thể gặp van 3/2 Metal Work, van 5/2 Metal Work và van 5/3 Metal Work. Mỗi cấu hình đảm nhiệm một kiểu phân phối dòng khí khác nhau.
Van 3/2 thường được lựa chọn cho các chức năng đóng mở hoặc điều khiển cơ cấu tác động đơn. Van 5/2 phù hợp với nhiều ứng dụng điều khiển xy lanh tác động kép. Trong khi đó, van 5/3 cung cấp thêm trạng thái trung tâm và có thể có các cấu hình trung tâm đóng, trung tâm mở hoặc trung tâm áp tùy thiết kế.
Series 70 thể hiện khá rõ sự đa dạng này khi Metal Work cung cấp cả các phiên bản 3/2, 5/2 và 5/3 trên cùng một họ sản phẩm.
Lựa chọn van Metal Work theo hệ thống thực tế
Không nên lựa chọn van khí nén Metal Work chỉ dựa trên kích thước ren. Trước tiên cần xác định loại cơ cấu chấp hành mà van sẽ điều khiển, chẳng hạn xy lanh tác động đơn, tác động kép, bộ truyền động quay hoặc hệ thống chân không.
Tiếp theo cần xác định sơ đồ van 3/2, 5/2 hay 5/3, kích thước cổng khí, lưu lượng yêu cầu, áp suất làm việc, điện áp coil và kiểu đấu nối điện. Với máy vận hành tốc độ cao, lưu lượng và thời gian đáp ứng của van cần được xem xét cùng đường kính xy lanh và tốc độ chuyển động mong muốn.
Trong trường hợp thay thế van đang sử dụng, cách an toàn nhất là đối chiếu model Metal Work, sơ đồ khí được in trên thân, kích thước cổng, điện áp coil và cấu hình điều khiển. Không nên chỉ dựa vào hình dáng bên ngoài vì cùng một series có thể tồn tại nhiều biến thể.
Van khí nén Metal Work trong dây chuyền tự động hóa
Van khí nén Metal Work có thể được sử dụng trong máy đóng gói để điều khiển cơ cấu đẩy, ép, giữ và phân loại sản phẩm. Trên dây chuyền lắp ráp, van phối hợp với xy lanh để thực hiện các thao tác nâng hạ, định vị, kẹp và chuyển sản phẩm giữa các công đoạn.
Trong ngành thực phẩm và đồ uống, thiết bị khí nén thường xuất hiện trên máy chiết rót, đóng nắp, đóng gói và hệ thống vận chuyển. Đối với ngành cơ khí, ô tô và linh kiện điện tử, van có thể tham gia điều khiển jig, bàn trượt, bộ kẹp và các cơ cấu tự động.
Các cụm van như EB80, HDM, CM hay MULTIMACH đặc biệt phù hợp khi một máy sử dụng nhiều cơ cấu khí nén và cần tập trung toàn bộ hệ thống phân phối khí tại một vị trí.
Điểm mạnh của van khí nén Metal Work
Một lợi thế của Metal Work là danh mục sản phẩm khí nén khá đồng bộ. Người thiết kế có thể kết hợp van với xy lanh, bộ xử lý khí, đầu nối và nhiều phụ kiện khác trong cùng hệ sinh thái sản phẩm.
Danh mục van cũng trải rộng từ van mini đến Series 70, van NAMUR, van ISO, van an toàn và các valve island. Điều này giúp van khí nén Metal Work có khả năng đáp ứng từ máy đơn giản đến dây chuyền tự động hóa có nhiều điểm điều khiển.
Ngoài ra, hãng cung cấp catalogue, tài liệu kỹ thuật và dữ liệu CAD cho nhiều sản phẩm, thuận tiện cho kỹ sư trong quá trình thiết kế, lựa chọn và thay thế thiết bị.
Van khí nén Metal Work tại Việt Nam
Metal Work hiện có hiện diện chính thức tại Việt Nam thông qua Metal Work Pneumatic Vietnam Company Limited tại Bắc Ninh. Thông tin liên hệ này được công bố trực tiếp trên website Metal Work.
Do có nhiều series và cấu hình, khi cần tìm van Metal Work Việt Nam, người sử dụng nên cung cấp model hiện tại hoặc ảnh tem sản phẩm. Nếu thiết kế hệ thống mới, các thông số quan trọng nên cung cấp gồm sơ đồ van, số cửa, số vị trí, áp suất, lưu lượng, ren kết nối, điện áp coil, số lượng van và điều kiện môi trường.
Việc xác định đầy đủ những dữ liệu này giúp lựa chọn van khí nén Metal Work phù hợp hơn, đồng thời hạn chế trường hợp van có cùng kích thước nhưng khác chức năng hoặc khác cấu hình điện.
