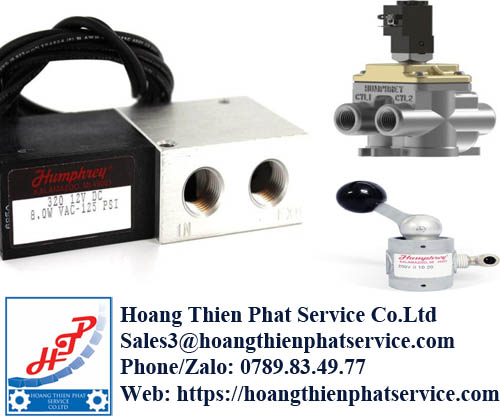

Van khí nén Humphrey Việt Nam

Van khí nén Humphrey được sử dụng để đóng mở và phân phối khí trong hệ thống tự động hóa. Sản phẩm có nhiều kiểu điều khiển, kích thước cổng và lưu lượng khác nhau.

Các dòng phổ biến gồm van điện từ, van pilot khí, van cơ khí và van điều khiển bằng tay. Humphrey còn phát triển van xả nhanh, van một chiều và linh kiện logic khí nén. Tại Việt Nam, doanh nghiệp có thể đặt mua van theo model hoặc thông số vận hành. Việc xác định đúng mã giúp thiết bị lắp vừa và hoạt động ổn định.

Hoàng Thiên Phát hỗ trợ kiểm tra model, điện áp, chức năng và kiểu kết nối. Khách hàng có thể tham khảo thêm các thiết bị khí nén công nghiệp đang được cung cấp.

Giới thiệu thương hiệu van khí nén Humphrey

Humphrey Products là nhà sản xuất thiết bị điều khiển khí và lưu chất của Hoa Kỳ. Doanh nghiệp đặt trụ sở tại Kalamazoo, bang Michigan.

Hãng phát triển sản phẩm cho tự động hóa, y tế và thiết bị phân tích. Các giải pháp khác phục vụ đo lường, thử nghiệm và điều khiển quá trình. Danh mục Humphrey Products gồm van tiêu chuẩn và giải pháp thiết kế riêng. Hãng công bố nhiều sản phẩm được sản xuất tại Hoa Kỳ.

Điểm nổi bật của Humphrey là danh mục sản phẩm rất rộng. Người dùng có thể chọn van 2 cửa, 3 cửa hoặc 4 cửa. Cổng kết nối trải dài từ M3, 10-32 UNF đến 3/4 inch. Sản phẩm đáp ứng nhiều yêu cầu về lưu lượng và không gian lắp đặt.

Các dòng van khí nén Humphrey phổ biến

Van điện từ Humphrey

Van điện từ sử dụng cuộn coil để chuyển trạng thái dòng khí. Đây là lựa chọn phổ biến trong máy tự động và tủ điều khiển. Humphrey cung cấp van điện từ tác động trực tiếp và điều khiển gián tiếp. Mỗi nguyên lý phù hợp với một yêu cầu lưu lượng riêng.

Van tác động trực tiếp có kết cấu gọn và phản hồi nhanh. Sản phẩm có thể làm việc trong hệ thống áp suất thấp hoặc chân không.

Van điều khiển gián tiếp sử dụng pilot để chuyển van chính. Thiết kế này tạo lưu lượng lớn với công suất điện tương đối thấp.

Theo danh mục van điện từ Humphrey, hãng có van 2/2, 3/2 và 4/2. Dải sản phẩm bao gồm loại miniature, small và large. Điện áp phải được kiểm tra trước khi đặt hàng. Các lựa chọn thường gặp gồm 12VDC, 24VDC và 120VAC.

Van pilot khí Humphrey

Van pilot được điều khiển bằng tín hiệu khí nén từ một van khác. Dòng này phù hợp khi không muốn đặt coil điện tại vị trí làm việc. Humphrey sản xuất van pilot 2 cửa, 3 cửa và 4 cửa. Nhiều sản phẩm sử dụng kết cấu diaphragm-poppet đặc trưng.

Kết cấu này hỗ trợ chuyển trạng thái ổn định và hạn chế rò rỉ. Một số model còn làm việc với khí trơ hoặc chân không. Dòng van pilot Humphrey có nhiều kích thước cổng. Người dùng cần kiểm tra áp suất điều khiển tối thiểu trước khi chọn.

Van xả nhanh Humphrey

Van xả nhanh được lắp gần xi lanh hoặc bộ truyền động khí. Van tạo đường thoát khí ngắn hơn về môi trường.

Khi áp suất đầu vào giảm, van chuyển khí phía sau đến cổng xả. Nhờ đó, xi lanh có thể tăng tốc độ dịch chuyển. Humphrey cung cấp các model từ SQE đến QE5. Kích thước kết nối trải từ 10-32 UNF đến 3/4 NPT.

Theo bảng thông số van xả nhanh Humphrey, lưu lượng xả đạt từ 7 đến 395 SCFM. Giá trị được đo tại 100 psi. Van xả nhanh cũng có thể thực hiện chức năng shuttle hoặc check. Cấu hình thực tế phụ thuộc cách đấu nối cổng xả.

Van cơ khí và van điều khiển bằng tay

Van cơ khí nhận tác động từ con lăn, cam hoặc cơ cấu máy. Chúng thường dùng để xác định vị trí cuối hành trình. Van điều khiển bằng tay sử dụng nút nhấn, cần gạt hoặc bàn đạp. Dòng này phù hợp với thao tác thủ công và mạch an toàn.

Humphrey cung cấp van tay dạng 2, 3 và 4 cửa. Các phiên bản cơ khí tập trung vào cấu hình 2 hoặc 3 cửa. Hệ thống TAC kết hợp van, đầu tác động và phụ kiện logic khí. Giải pháp này phù hợp với mạch điều khiển không dùng PLC.

Bảng model van khí nén Humphrey tham khảo

Thông số trên dùng để định hướng lựa chọn. Người mua cần đối chiếu đầy đủ mã trên tem và catalogue. Một ký tự khác nhau có thể thay đổi điện áp hoặc chức năng van. Mã tùy chọn cũng có thể xác định vật liệu kín và cách đấu điện.

Ưu điểm của van khí nén Humphrey

Nhiều nguyên lý điều khiển

Danh mục Humphrey bao gồm điều khiển điện, pilot khí, cơ khí và bằng tay. Điều này giúp thiết kế hệ thống linh hoạt hơn. Người dùng có thể chọn tác động trực tiếp cho mạch nhỏ. Van pilot phù hợp hơn với yêu cầu lưu lượng lớn.

Dải lưu lượng và kết nối rộng

Van có nhiều kích thước cổng cho từng quy mô hệ thống. Các phiên bản miniature phù hợp với thiết bị phân tích hoặc máy nhỏ. Dòng high-flow poppet sử dụng cổng 1/2 NPT. Hãng công bố lưu lượng dòng này có thể đạt 275 SCFM.

Hỗ trợ nhiều chức năng khí nén

Một số van 3 cửa có thể cấu hình thường đóng hoặc thường mở. Chúng cũng có thể làm van chọn hoặc van chuyển hướng. Dòng van xả nhanh còn hỗ trợ chức năng shuttle và check. Cách sử dụng phải tuân theo sơ đồ của nhà sản xuất.

Thiết kế phục vụ vận hành công nghiệp

Nhiều model không yêu cầu bôi trơn bổ sung. Điều này giúp đơn giản hóa công tác bảo trì. Một số dòng có tùy chọn IP67 hoặc coil bọc kín. Người dùng vẫn phải kiểm tra đúng mã trước khi đặt hàng.

Ứng dụng của van Humphrey tại Việt Nam

Van khí nén Humphrey có thể được lắp trong máy đóng gói và máy lắp ráp. Van điều khiển chuyển động của xi lanh, bàn trượt hoặc bộ kẹp. Trong ngành ô tô, sản phẩm hỗ trợ đồ gá và trạm kiểm tra. Van cũng phù hợp với thiết bị cấp phôi và máy ép.

Dòng miniature được dùng trong thiết bị phân tích và hệ thống đo lường. Thiết kế nhỏ giúp tiết kiệm không gian bên trong máy.

Van xả nhanh hỗ trợ tăng tốc độ xi lanh. Ứng dụng thường gặp gồm máy dập, cơ cấu đẩy và hệ thống robot. Van pilot phù hợp với nơi có tín hiệu khí điều khiển từ xa. Thiết kế này giảm yêu cầu đặt thiết bị điện gần cơ cấu làm việc.

Cách chọn van khí nén Humphrey phù hợp

Xác định chức năng van

Trước tiên, cần xác định van 2/2, 3/2 hay 4/2. Sau đó, chọn trạng thái thường đóng hoặc thường mở. Xi lanh tác động đơn thường dùng van 3/2. Xi lanh tác động kép thường cần van 4 cửa hoặc 5 cửa phù hợp.

Kiểm tra áp suất và lưu lượng

Áp suất nguồn phải nằm trong giới hạn của model. Van pilot còn yêu cầu mức áp suất điều khiển riêng.

Lưu lượng phải đáp ứng tốc độ của cơ cấu chấp hành. Van quá nhỏ có thể gây sụt áp và chuyển động chậm. Van xả nhanh quá lớn cũng có thể hoạt động không ổn định. Vì vậy, cần chọn theo lưu lượng thực tế của xi lanh.

Kiểm tra cổng ren và cách lắp

Cổng NPT và NPSF có đặc điểm kết nối khác nhau. Không nên thay thế chúng khi chưa kiểm tra phụ kiện đi kèm. Van có thể lắp trực tiếp, trên đế hoặc manifold. Kích thước lắp đặt cần được đối chiếu với bản vẽ kỹ thuật.

Xác nhận điện áp coil

Điện áp cấp sai có thể làm van không chuyển trạng thái. Trường hợp nghiêm trọng có thể gây hỏng cuộn coil. Cần ghi rõ 24VDC, 12VDC hoặc 120VAC khi yêu cầu báo giá. Đầu nối dây và cấp bảo vệ cũng phải được xác nhận.

Cung cấp đầy đủ thông tin đặt hàng

Khách hàng nên gửi model đầy đủ và ảnh tem sản phẩm. Thông tin về áp suất, môi chất và số lượng cũng rất cần thiết. Với model cũ, nên cung cấp hình ảnh tổng thể của van. Bộ phận kỹ thuật sẽ kiểm tra khả năng thay thế phù hợp.

Cung cấp van khí nén Humphrey tại Việt Nam

Hoàng Thiên Phát tiếp nhận yêu cầu van khí nén Humphrey cho máy móc và dây chuyền công nghiệp. Sản phẩm được kiểm tra theo model trước khi báo giá.

Khách hàng được hỗ trợ đối chiếu điện áp, kích thước cổng và chức năng van. Chúng tôi cũng hỗ trợ kiểm tra catalogue và bản vẽ. Khi gửi yêu cầu, quý khách nên cung cấp model và số lượng. Ảnh tem rõ nét giúp quá trình xác định sản phẩm nhanh hơn.
