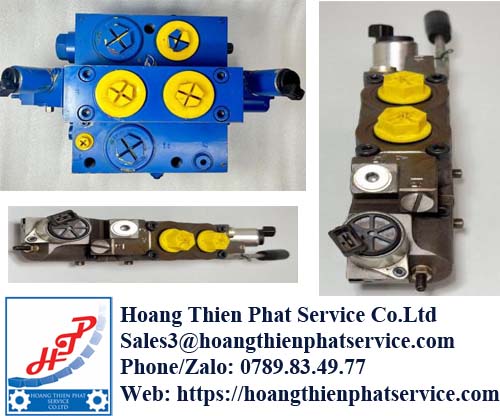

Van giảm áp thủy lực AMCA – Kiểm soát áp suất chính xác cho máy và dây chuyền công nghiệp

Trong một hệ thống thủy lực, áp suất cao không đồng nghĩa với hiệu quả vận hành cao. Mỗi cơ cấu như xi lanh kẹp, bộ nâng, bàn gá, motor hoặc cụm chấp hành thường được thiết kế cho một mức áp suất riêng. Van giảm áp thủy lực AMCA được sử dụng tại những vị trí cần chuyển áp suất nguồn xuống mức thấp hơn và duy trì giá trị này ổn định cho một nhánh làm việc cụ thể.

Điểm đáng chú ý của van giảm áp AMCA nằm ở khả năng tham gia trực tiếp vào quá trình phân vùng áp suất trong mạch thủy lực. Thay vì để toàn bộ thiết bị sử dụng cùng một mức áp, kỹ sư có thể thiết lập các vùng làm việc khác nhau, qua đó kiểm soát lực tác động phù hợp với từng công đoạn của máy.

Khi nào hệ thống cần sử dụng van giảm áp AMCA?

Nhu cầu sử dụng van giảm áp thủy lực AMCA thường xuất hiện khi một nguồn thủy lực phải phục vụ đồng thời nhiều cơ cấu có yêu cầu áp suất khác nhau. Đây là tình huống phổ biến trên máy ép, máy gia công, hệ thống kẹp giữ, dây chuyền sản xuất tự động và các cụm nguồn thủy lực trung tâm.

Ví dụ, nguồn chính của máy có thể vận hành ở áp suất cao để cung cấp lực cho xi lanh ép, trong khi xi lanh kẹp chỉ cần một phần áp suất đó. Nếu cấp trực tiếp áp suất nguồn cho cơ cấu kẹp, lực tạo ra có thể lớn hơn yêu cầu, làm tăng tải lên chi tiết, gioăng phớt và kết cấu cơ khí. Van giảm áp AMCA được bố trí trước nhánh kẹp để thiết lập một mức áp suất phù hợp hơn.

Cách tổ chức này giúp một trạm nguồn phục vụ nhiều chức năng mà không cần thiết kế thêm các bộ nguồn riêng biệt. Đây cũng là lý do van giảm áp trở thành thành phần quan trọng trong nhiều hệ thống thủy lực tích hợp.

AMCA kiểm soát áp suất theo tải như thế nào?

Thay vì chỉ xem van giảm áp thủy lực AMCA như một thiết bị đóng hoặc mở đường dầu, cần hiểu đây là phần tử liên tục phản ứng với điều kiện áp suất phía thứ cấp. Van điều chỉnh tiết diện dòng dầu nhằm giữ áp suất phía sau trong vùng được thiết lập.

Giai đoạn cấp dầu cho cơ cấu chấp hành

Khi áp suất phía sau van chưa đạt mức cài đặt, dầu thủy lực được cung cấp đến cơ cấu sử dụng. Xi lanh, bộ kẹp hoặc thiết bị chấp hành bắt đầu thực hiện chuyển động và áp suất trong nhánh tăng dần theo tải.

Ở giai đoạn này, van giảm áp AMCA phải đảm bảo khả năng cấp lưu lượng phù hợp để cơ cấu không bị thiếu dầu hoặc giảm tốc độ ngoài mong muốn.

Giai đoạn đạt áp suất cài đặt

Khi tải tăng và áp suất phía thứ cấp tiến đến giá trị được thiết lập, cơ cấu điều khiển bên trong van bắt đầu thay đổi trạng thái. Tiết diện dòng dầu được điều tiết để hạn chế áp suất phía sau tiếp tục tăng theo áp suất nguồn.

Nhờ đó, dù đường nguồn có thể duy trì áp suất cao hơn, nhánh phía sau van giảm áp thủy lực AMCA vẫn làm việc tại mức áp suất phù hợp với cơ cấu chấp hành.

Giai đoạn tải thay đổi trong quá trình vận hành

Máy công nghiệp hiếm khi hoạt động với tải hoàn toàn cố định. Khối lượng sản phẩm, lực ma sát, vị trí xi lanh hoặc trạng thái cơ cấu đều có thể thay đổi trong một chu kỳ.

Van phải phản ứng với những biến động này để kiểm soát áp suất thứ cấp. Khả năng điều chỉnh phù hợp giúp hệ thống duy trì lực làm việc ổn định hơn và hạn chế ảnh hưởng của biến động áp suất nguồn đến nhánh sử dụng.

Van giảm áp AMCA tạo giá trị gì cho thiết kế máy?

Giá trị của van giảm áp thủy lực AMCA không chỉ nằm ở chức năng giảm một giá trị áp suất. Khi được bố trí đúng vị trí, van cho phép kỹ sư thiết kế mạch theo từng khu vực chức năng thay vì điều khiển toàn bộ máy bằng một mức áp suất duy nhất.

Tạo nhiều vùng áp suất từ một nguồn thủy lực

Một máy có thể đồng thời tồn tại mạch áp suất cao cho cơ cấu ép, mạch trung áp cho chuyển động nâng và mạch áp thấp cho hệ thống kẹp. Van điều áp thủy lực AMCA hỗ trợ tạo các mức áp suất thứ cấp này từ nguồn chung.

Nhờ đó, hệ thống được tổ chức linh hoạt hơn, đặc biệt đối với các máy có nhiều cơ cấu chấp hành hoạt động theo trình tự.

Kiểm soát lực của xi lanh

Lực tạo ra bởi xi lanh phụ thuộc trực tiếp vào áp suất dầu và diện tích piston. Vì vậy, điều chỉnh áp suất cũng chính là một phương pháp kiểm soát lực tác động của xi lanh.

Trong các ứng dụng kẹp giữ, ép nhẹ hoặc định vị sản phẩm, van giảm áp AMCA giúp hạn chế lực vượt mức cần thiết. Điều này có ý nghĩa đối với các chi tiết dễ biến dạng hoặc các công đoạn yêu cầu lực giữ tương đối ổn định.

Giảm tải không cần thiết lên thiết bị

Việc một cơ cấu thường xuyên làm việc ở áp suất cao hơn yêu cầu có thể làm tăng tải lên phớt, ống dẫn, đầu nối và các chi tiết cơ khí liên quan. Thiết lập đúng áp suất cho từng nhánh giúp các thành phần hoạt động gần với điều kiện thiết kế hơn.

Vì vậy, sử dụng van giảm áp thủy lực AMCA hợp lý có thể hỗ trợ nâng cao độ ổn định của hệ thống và giảm các tác động không cần thiết lên cơ cấu chấp hành.

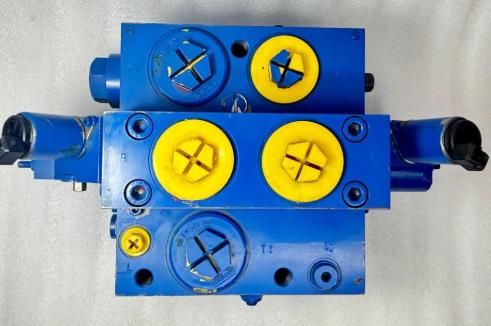

Cấu hình van AMCA trong cụm manifold thủy lực

Trên máy công nghiệp hiện đại, các chức năng điều khiển thủy lực ngày càng được tích hợp vào block manifold nhằm giảm đường ống và tối ưu không gian. Van thủy lực AMCA có thể được sử dụng trong những cấu hình mạch dạng này tùy theo thiết kế cụ thể.

Thiết kế mạch gọn hơn

Việc tích hợp các phần tử điều khiển vào manifold cho phép đường dầu được gia công trực tiếp bên trong block. Cách bố trí này giảm số lượng ống nối giữa các van và tạo nên một cụm điều khiển gọn hơn.

Đối với máy có nhiều chức năng áp suất, van giảm áp AMCA có thể đảm nhiệm một nhánh riêng trong manifold, trong khi các van khác thực hiện chức năng điều hướng, giữ tải hoặc kiểm soát lưu lượng.

Thuận lợi cho thiết kế máy theo module

Một cụm manifold hoàn chỉnh có thể được xem như một module chức năng độc lập. Nhà chế tạo máy có thể bố trí module kẹp, module nâng hoặc module ép tùy cấu hình thiết bị.

Việc kiểm soát áp suất ngay tại từng module giúp hệ thống dễ tổ chức hơn và hạn chế ảnh hưởng giữa các nhánh.

Những ứng dụng phù hợp với van giảm áp thủy lực AMCA

Van giảm áp thủy lực AMCA phù hợp với các ứng dụng mà lực hoặc áp suất của một cơ cấu phải thấp hơn áp suất chung của hệ thống. Phạm vi ứng dụng có thể trải rộng từ máy công cụ đến dây chuyền sản xuất quy mô lớn.

Máy ép và hệ thống tạo lực

Trên máy ép thủy lực, không phải mọi giai đoạn đều cần áp suất cực đại. Các thao tác giữ, kẹp, định vị hoặc hồi cơ cấu có thể yêu cầu áp suất thấp hơn đáng kể so với chu trình ép chính.

Bố trí van giảm áp AMCA cho từng chức năng giúp hệ thống phân phối áp suất phù hợp với yêu cầu vận hành.

Hệ thống gá và kẹp phôi

Đây là nhóm ứng dụng cần kiểm soát lực tương đối chặt chẽ. Lực quá nhỏ có thể khiến phôi dịch chuyển, trong khi lực quá lớn có thể làm biến dạng bề mặt hoặc ảnh hưởng độ chính xác gia công.

Thông qua kiểm soát áp suất cấp cho xi lanh, van điều khiển áp suất AMCA hỗ trợ duy trì lực kẹp trong vùng phù hợp với thiết kế.

Thiết bị sản xuất thép và cơ khí nặng

Dây chuyền cán, xử lý kim loại và máy cơ khí nặng thường sử dụng nhiều xi lanh thủy lực trên cùng một hệ thống nguồn. Mỗi cơ cấu có thể đảm nhiệm chức năng khác nhau như nâng, giữ, đẩy, ép hoặc điều chỉnh vị trí.

Các nhánh không yêu cầu áp suất tối đa có thể sử dụng van giảm áp thủy lực AMCA để thiết lập điều kiện vận hành riêng.

Máy tự động hóa và thiết bị sản xuất

Các dây chuyền tự động sử dụng thủy lực thường cần phối hợp nhiều cơ cấu trong một chu kỳ. Kiểm soát áp suất tại từng nhánh giúp hạn chế lực tác động quá mức và hỗ trợ quá trình vận hành lặp lại ổn định hơn.

Đọc thông số nào trước khi chọn van giảm áp AMCA?

Đối với van giảm áp thủy lực AMCA, việc lựa chọn theo model cần đi kèm kiểm tra thông số của mạch thực tế. Hai van có hình dáng tương tự chưa chắc có thể thay thế trực tiếp nếu khác dải áp suất, lưu lượng hoặc cấu hình khoang lắp.

Dải áp suất điều chỉnh

Đây là thông số cần kiểm tra đầu tiên. Dải điều chỉnh phải bao phủ mức áp suất thứ cấp mà hệ thống yêu cầu và nên phù hợp với vùng vận hành thực tế.

Lựa chọn đúng dải áp giúp quá trình thiết lập van giảm áp AMCA thuận lợi hơn và tránh sử dụng van ngoài vùng làm việc phù hợp.

Áp suất đầu vào tối đa

Van phải chịu được áp suất cao nhất có thể xuất hiện tại đường nguồn. Không nên chỉ căn cứ vào áp suất vận hành thông thường bởi hệ thống có thể xuất hiện các trạng thái tải cao hoặc dao động áp suất trong một số chu kỳ.

Lưu lượng qua van

Lưu lượng quyết định lượng dầu có thể cấp đến cơ cấu chấp hành trong một khoảng thời gian. Nếu van không phù hợp với lưu lượng yêu cầu, tổn thất áp suất có thể tăng và ảnh hưởng đến tốc độ của xi lanh hoặc motor phía sau.

Do đó, khi lựa chọn van giảm áp thủy lực AMCA, cần đối chiếu cả lưu lượng danh định và điều kiện lưu lượng thực tế của nhánh.

Kiểu lắp và cấu hình khoang van

Với van lắp trên manifold, kích thước khoang, cấu hình cổng dầu và kết cấu lắp đặt là những thông tin đặc biệt quan trọng. Sai khác nhỏ về kết cấu cũng có thể khiến van không tương thích với block hiện hữu.

Khi thay thế thiết bị đang sử dụng, nên đối chiếu model đầy đủ và tài liệu kỹ thuật thay vì lựa chọn dựa trên kích thước bên ngoài.

Thay thế van AMCA cũ cần kiểm tra những gì?

Trong công tác bảo trì nhà máy, nhu cầu phổ biến không phải thiết kế một hệ thống mới mà là tìm van giảm áp AMCA thay thế cho thiết bị đã hoạt động nhiều năm. Trường hợp này đòi hỏi xác định chính xác cấu hình của van hiện hữu.

Thông tin đầu tiên cần thu thập là model hoặc mã sản phẩm được khắc trên thân, nameplate hay tài liệu máy. Sau đó cần kiểm tra áp suất nguồn, áp suất đầu ra yêu cầu, lưu lượng, loại dầu, kiểu manifold và sơ đồ mạch.

Nếu model cũ đã được thay thế bằng phiên bản mới, dữ liệu kỹ thuật của thiết bị hiện tại sẽ là cơ sở để đối chiếu. Không nên kết luận khả năng thay thế chỉ dựa vào việc hai sản phẩm có cùng dải áp suất.

Một số lỗi lựa chọn van giảm áp thường gặp

Một sai sót phổ biến là lựa chọn van chỉ dựa trên áp suất mà bỏ qua lưu lượng. Điều này có thể khiến van đáp ứng mức áp nhưng tạo tổn thất lớn khi cơ cấu yêu cầu lượng dầu cao.

Sai sót khác là nhầm van giảm áp thủy lực AMCA với van an toàn hoặc van giới hạn áp suất. Mặc dù đều thuộc nhóm điều khiển áp suất, vị trí lắp đặt và nhiệm vụ của từng loại trong mạch không hoàn toàn giống nhau.

Đối với hệ thống manifold, việc không kiểm tra sơ đồ cổng dầu cũng có thể dẫn đến lựa chọn sai. Model, cấu hình khoang lắp và chức năng mạch cần được xác nhận đồng thời trước khi đặt hàng.

Van giảm áp thủy lực AMCA cho hệ thống công nghiệp tại Việt Nam

Trong các nhà máy sử dụng máy móc nhập khẩu, van thủy lực AMCA có thể xuất hiện trong các cụm điều khiển được thiết kế riêng theo từng nhà sản xuất máy. Khi thiết bị cần bảo trì hoặc thay thế, việc xác định đúng model và cấu hình kỹ thuật giúp hạn chế phải thay đổi block manifold, đường dầu hoặc kết cấu máy.

Van giảm áp thủy lực AMCA đặc biệt phù hợp với các hệ thống cần tạo áp suất thứ cấp ổn định, kiểm soát lực xi lanh và phân chia nhiều vùng áp suất từ cùng một nguồn. Đây không đơn thuần là thiết bị giảm áp mà còn là một phần quan trọng trong chiến lược kiểm soát lực và tối ưu hóa mạch thủy lực.

Việc lựa chọn đúng van giảm áp AMCA, van điều khiển áp suất AMCA hoặc các dòng van thủy lực AMCA tương ứng cần dựa trên dữ liệu vận hành thực tế. Model chính xác, dải áp suất, lưu lượng và kiểu lắp đặt là những thông tin quan trọng giúp xác định cấu hình phù hợp cho từng máy và dây chuyền sản xuất.
