Van điều áp Maxitrol – Kiểm soát áp suất gas cho burner và hệ thống gia nhiệt

Van điều áp Maxitrol là thiết bị chuyên dùng để kiểm soát áp suất nhiên liệu khí. Sản phẩm thường được lắp trên đường gas trước burner hoặc thiết bị tiêu thụ. Maxitrol phát triển nhiều dòng regulator cho ứng dụng dân dụng, thương mại và công nghiệp.

Điểm đáng chú ý của Maxitrol nằm ở danh mục regulator khá chuyên sâu. Người dùng có thể lựa chọn theo áp suất, lưu lượng và kích thước đường ống. Các dòng phổ biến gồm RV Series, 325 Series, 325-L Series và 210 Series.

Van điều áp Maxitrol giữ áp suất gas phù hợp với thiết bị

Nguồn gas cấp vào hệ thống không phải lúc nào cũng duy trì cùng một áp suất. Trong khi đó, burner và thiết bị gia nhiệt cần điều kiện nhiên liệu phù hợp. Van điều áp Maxitrol được đặt giữa nguồn gas và thiết bị sử dụng.

Regulator giảm và kiểm soát áp suất phía sau theo cấu hình được lựa chọn. Điều này tạo điều kiện cấp gas phù hợp cho thiết bị phía sau. Mỗi model có giới hạn vận hành và phạm vi điều chỉnh riêng.

Maxitrol phát triển regulator theo từng nhu cầu sử dụng

Không phải mọi hệ thống gas đều sử dụng cùng một loại regulator. Một burner nhỏ có yêu cầu khác với lò công nghiệp công suất lớn. Áp suất đường ống cũng thay đổi theo từng công trình.

Maxitrol vì vậy phát triển nhiều series riêng biệt. Sự khác nhau không chỉ nằm ở kích thước ren. Capacity, spring range và giới hạn áp suất cũng cần được xem xét.

Maxitrol RV Series

RV Series là một trong những dòng van điều áp quen thuộc của Maxitrol. Thiết kế tương đối nhỏ gọn giúp sản phẩm phù hợp với nhiều thiết bị sử dụng gas. Series có nhiều lựa chọn kích thước và phạm vi áp suất.

RV Series thường được quan tâm khi cần thay regulator trên thiết bị gia nhiệt. Khi chọn model, cần kiểm tra spring range của van hiện hữu. Không nên thay thế chỉ dựa trên kích thước bên ngoài.

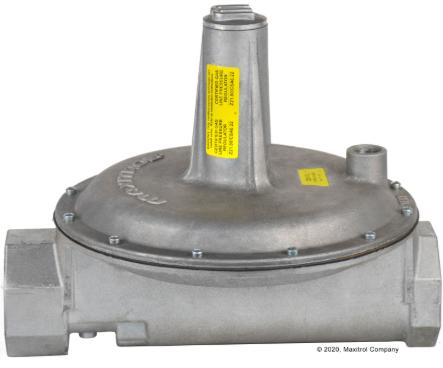

Maxitrol 325 Series

Maxitrol 325 Series sử dụng thiết kế lever acting. Đây là dòng regulator nổi bật trong danh mục Maxitrol. Sản phẩm có nhiều kích thước cho các mức lưu lượng khác nhau.

325 Series được sử dụng trong nhiều hệ thống nhiên liệu khí. Tùy phiên bản, regulator đáp ứng những phạm vi áp suất đầu ra khác nhau. Vì vậy, mã đầy đủ cần được kiểm tra trước khi đặt hàng.

Maxitrol 325-L Series

325-L Series thuộc nhóm line pressure regulator của Maxitrol. Dòng này phù hợp với những hệ thống cần giảm áp suất trên đường gas. Một số cấu hình được thiết kế cho hệ thống 2 psi và 5 psi.

325-L không nên được xem như phiên bản tương đương mọi model 325 thông thường. Điều kiện áp suất của hai ứng dụng có thể khác nhau. Việc thay thế cần dựa trên tài liệu kỹ thuật tương ứng.

Maxitrol 210 Series

210 Series sử dụng thiết kế balanced valve. Dòng này có nhiều kích thước và khả năng lưu lượng khác nhau. Một số model thường được nhắc đến gồm 210D, 210E, 210G và 210J.

Series 210 phù hợp với nhiều hệ thống cần kiểm soát áp suất gas. Việc chọn kích thước cần dựa trên capacity yêu cầu. Áp suất đầu vào và đầu ra vẫn là thông số bắt buộc.

Van điều áp Maxitrol xuất hiện ở đâu trong gas train?

Gas train có thể bao gồm nhiều thiết bị trước khi nhiên liệu đến burner. Tùy hệ thống, đường gas có bộ lọc và các van an toàn. Regulator được bố trí tại vị trí phù hợp với thiết kế.

Van điều áp Maxitrol đảm nhiệm việc kiểm soát áp suất cho phần phía sau. Sau regulator, hệ thống có thể tiếp tục sử dụng van an toàn hoặc van điều biến. Cấu hình cụ thể phụ thuộc yêu cầu của burner.

Regulator vì vậy không thay thế chức năng của toàn bộ gas train. Nó thực hiện một nhiệm vụ cụ thể liên quan đến áp suất. Các thiết bị an toàn vẫn phải được lựa chọn riêng.

Ứng dụng trên burner công nghiệp

Burner cần lượng nhiên liệu phù hợp với công suất nhiệt thiết kế. Tuy nhiên, lưu lượng chỉ là một phần của yêu cầu. Áp suất nhiên liệu tại đầu burner cũng rất quan trọng.

Van điều áp Maxitrol giúp đưa áp suất về phạm vi phù hợp. Burner sau đó thực hiện quá trình đốt theo thiết kế của nhà sản xuất. Regulator phải được sizing dựa trên điều kiện thực tế.

Ứng dụng có thể gặp trên burner của lò sấy và máy gia nhiệt. Sản phẩm cũng xuất hiện trong nhiều thiết bị đốt sử dụng Natural Gas hoặc LPG.

Ứng dụng trong lò sấy và thiết bị gia nhiệt

Các dây chuyền sấy thường hoạt động nhiều giờ liên tục. Nhu cầu nhiệt có thể thay đổi theo từng giai đoạn sản xuất. Hệ thống gas cần cung cấp nhiên liệu theo điều kiện thiết kế.

Maxitrol regulator có thể đảm nhiệm bước kiểm soát áp suất trước burner. Sau đó, hệ thống điều biến quyết định lượng nhiên liệu theo tải. Hai chức năng này cần được phân biệt rõ ràng.

Regulator được chọn đúng giúp thiết bị phía sau nhận nguồn gas phù hợp. Điều này đặc biệt quan trọng với các hệ thống có nhiều cấp kiểm soát nhiên liệu.

Ứng dụng trong HVAC

Maxitrol cũng có nhiều sản phẩm phục vụ lĩnh vực heating và HVAC. Hệ thống có thể sử dụng gas để tạo khí nóng. Regulator đóng vai trò kiểm soát áp suất nhiên liệu trước cụm đốt.

Một số hệ thống HVAC còn sử dụng bộ điều khiển nhiệt độ Maxitrol. Van điều biến gas thay đổi công suất theo tải nhiệt. Regulator và modulating valve đảm nhiệm những nhiệm vụ khác nhau.

Do đó, khi thay thế thiết bị cần xác định chính xác chức năng. Không nên gọi chung mọi thiết bị Maxitrol trên đường gas là van điều áp.

Natural Gas và LPG

Van điều áp Maxitrol có thể xuất hiện trong hệ thống sử dụng Natural Gas hoặc LPG. Tuy nhiên, khả năng tương thích phải được xác định theo model cụ thể. Không nên mặc định mọi regulator đều sử dụng giống nhau.

Loại gas cũng ảnh hưởng đến quá trình lựa chọn capacity. Vì vậy, đây là thông tin cần cung cấp khi yêu cầu chọn model. Với thiết bị cũ, nên kiểm tra cả thông tin burner.

Chọn van theo áp suất đầu vào

Áp suất trước regulator là thông số đầu tiên cần xác định. Mỗi dòng Maxitrol có giới hạn áp suất riêng. Model được chọn phải phù hợp với điều kiện nguồn gas.

Cần chú ý đơn vị được sử dụng trên tài liệu kỹ thuật. Áp suất có thể được thể hiện bằng psi hoặc inches water column. Một số hệ thống sử dụng mbar hoặc kPa.

Không nên ước lượng áp suất khi chọn regulator. Dữ liệu thực tế giúp quá trình lựa chọn chính xác hơn.

Áp suất đầu ra và spring range

Regulator sử dụng spring phù hợp để thiết lập phạm vi áp suất đầu ra. Vì vậy, cùng một thân van có thể xuất hiện nhiều cấu hình khác nhau. Đây là điểm dễ gây nhầm khi đặt hàng.

Khi thay van điều áp Maxitrol, nên cung cấp toàn bộ model trên nameplate. Nếu có thông tin spring, nên gửi kèm cho đơn vị kỹ thuật. Điều này giúp hạn chế chọn sai pressure range.

Áp suất đầu ra cần phù hợp với yêu cầu của burner. Không nên tự tăng áp suất vượt thông số thiết kế.

Lưu lượng quyết định kích thước regulator

Một regulator có đúng pressure range nhưng thiếu capacity vẫn không phù hợp. Khi burner tăng công suất, nhu cầu nhiên liệu cũng tăng. Regulator phải đáp ứng lưu lượng trong điều kiện đó.

Maxitrol cung cấp dữ liệu capacity cho các dòng regulator. Việc sizing cần kết hợp áp suất đầu vào và đầu ra. Loại gas cũng cần được tính đến.

Kích thước đường ống chỉ là một dữ liệu tham khảo. Không nên chọn regulator đơn thuần bằng đường kính connection.

Van điều áp Maxitrol và van điều khiển gas không giống nhau

Van điều áp tập trung vào kiểm soát áp suất gas. Trong khi đó, van điều khiển hoặc modulating valve thay đổi lượng gas theo tải. Đây là hai nhiệm vụ khác nhau trong hệ thống đốt.

Maxitrol sản xuất cả hai nhóm thiết bị này. Hãng cũng có những dòng kết hợp chức năng modulator và regulator. Vì vậy, tên model là thông tin rất quan trọng.

Nếu khách hàng yêu cầu thay van Maxitrol cũ, cần kiểm tra tem thiết bị trước. Việc xác định đúng loại giúp tránh báo nhầm sản phẩm.

Thay thế van điều áp Maxitrol đang sử dụng

Trường hợp có model đầy đủ sẽ thuận tiện nhất. Mã sản phẩm giúp xác định series và các đặc tính liên quan. Hình ảnh nameplate nên được chụp rõ toàn bộ ký tự.

Nếu model không còn đọc được, cần kiểm tra thông số hệ thống. Áp suất đầu vào và đầu ra là hai dữ liệu quan trọng nhất. Lưu lượng hoặc công suất burner cũng cần được cung cấp.

Ngoài ra, cần xác định loại gas và kích thước kết nối. Hướng lắp đặt cũng nên được kiểm tra. Những thông tin này hỗ trợ quá trình lựa chọn model thay thế.

Van điều áp Maxitrol cho hệ thống gas công nghiệp

Van điều áp Maxitrol là nhóm sản phẩm quan trọng trong danh mục thiết bị kiểm soát gas của hãng. RV, 325, 325-L và 210 Series đáp ứng nhiều yêu cầu vận hành khác nhau.

Sản phẩm được sử dụng với burner, lò sấy và thiết bị gia nhiệt. Maxitrol regulator cũng phù hợp với nhiều hệ thống HVAC sử dụng nhiên liệu khí. Model cần được lựa chọn dựa trên điều kiện thực tế.

Khi yêu cầu báo giá, nên cung cấp model và hình ảnh nameplate. Nếu cần chọn mới, hãy chuẩn bị áp suất, lưu lượng và loại gas. Điều này giúp xác định van điều áp Maxitrol phù hợp hơn.
