Van điều áp khí nén Fangda – Giải pháp ổn định áp suất cho hệ thống khí nén
Van điều áp khí nén Fangda là thiết bị được sử dụng để điều chỉnh và duy trì mức áp suất khí nén phù hợp trước khi nguồn khí được đưa đến xi lanh, van điều khiển và các cơ cấu chấp hành khác. Trong các dây chuyền sản xuất tự động, áp suất khí đầu vào không ổn định có thể làm thay đổi tốc độ chuyển động của cơ cấu, ảnh hưởng đến lực tác động và độ ổn định của toàn bộ hệ thống. Vì vậy, việc bố trí van điều áp tại những vị trí thích hợp là một phần quan trọng trong thiết kế hệ thống khí nén công nghiệp.
Fangda phát triển nhiều dòng linh kiện khí nén gồm xi lanh, van điều khiển, thiết bị xử lý nguồn khí và phụ kiện liên quan. Trong đó, van điều áp Fangda được thiết kế với nhiều kích thước và cấu hình khác nhau, giúp người sử dụng lựa chọn thiết bị phù hợp với đường ống, lưu lượng và yêu cầu áp suất của từng máy.
Fangda – Thương hiệu thiết bị khí nén công nghiệp
Fangda có nguồn gốc tại Zhaoqing, tỉnh Guangdong, Trung Quốc và hoạt động trong lĩnh vực sản xuất linh kiện khí nén từ những năm 1970. Danh mục của hãng không chỉ tập trung vào một loại van riêng lẻ mà bao gồm nhiều nhóm sản phẩm như xi lanh khí nén, van điện từ, van đảo chiều, thiết bị xử lý nguồn khí, bộ lọc, bộ tra dầu và các loại van điều khiển.
Điểm đáng chú ý khi lựa chọn van điều áp khí nén Fangda là hãng có nhiều kích thước sản phẩm phục vụ từ các đường khí nhỏ đến hệ thống cần lưu lượng lớn hơn. Điều này thuận tiện cho nhà máy khi cần thay thế van đang sử dụng hoặc thiết kế mới cụm xử lý nguồn khí.
Van điều áp khí nén Fangda làm nhiệm vụ gì trong hệ thống?
Nguồn khí từ máy nén thường được cung cấp với áp suất cao hơn mức cần thiết tại từng thiết bị sử dụng. Nếu đưa trực tiếp nguồn khí này vào cơ cấu chấp hành, thiết bị có thể vận hành không đúng điều kiện thiết kế hoặc chịu tải khí nén không cần thiết. Van điều áp Fangda được lắp trên đường khí để đưa áp suất phía sau van về mức thích hợp.
Khi người vận hành thiết lập giá trị mong muốn, cơ cấu điều chỉnh bên trong van sẽ kiểm soát tiết diện dòng khí nhằm duy trì áp suất đầu ra. Khi điều kiện phía sau thay đổi, bộ phận cảm nhận áp suất và cơ cấu van phối hợp để cân bằng lại trạng thái hoạt động. Nhờ đó, hệ thống có nguồn khí ổn định hơn thay vì phụ thuộc hoàn toàn vào áp suất của đường khí chính.
Kiểm soát áp suất trước thiết bị sử dụng
Một hệ thống khí nén trong nhà máy có thể cấp nguồn cho nhiều thiết bị khác nhau nhưng mỗi khu vực không nhất thiết sử dụng cùng một mức áp suất. Van giảm áp khí nén Fangda cho phép thiết lập áp suất riêng tại từng nhánh, giúp xi lanh, van hoặc cơ cấu khí nén làm việc đúng điều kiện yêu cầu.
Hỗ trợ ổn định hoạt động của cơ cấu khí nén
Đối với xi lanh khí nén, sự thay đổi áp suất có thể ảnh hưởng trực tiếp đến lực sinh ra. Vì vậy, việc duy trì áp suất phù hợp giúp chuyển động của cơ cấu ổn định hơn và hạn chế tình trạng thiết bị làm việc với áp suất vượt quá nhu cầu thực tế.
Các dòng van điều áp Fangda thường gặp
Fangda có nhiều dòng van giảm áp được phân chia theo kích thước và cấu hình. Khi đặt hàng cần kiểm tra đầy đủ model trên tem thiết bị vì các ký tự đi kèm có thể liên quan đến kích thước kết nối hoặc phiên bản sản phẩm.
Van điều áp Fangda QTY Series
QTY là một trong những nhóm van điều áp khí nén Fangda được sử dụng cho hệ thống xử lý nguồn khí. Các model được ghi nhận trong dòng này gồm:
QTY3 – QTY8 – QTY10 – QTY15 – QTY20 – QTY25 – QTY32 – QTY40
Việc chia thành nhiều kích thước giúp người sử dụng lựa chọn van tương ứng với yêu cầu đường ống và lưu lượng. Những hệ thống máy nhỏ có thể sử dụng phiên bản kích thước thấp, trong khi đường khí chính hoặc thiết bị tiêu thụ lưu lượng lớn cần lựa chọn model phù hợp hơn.

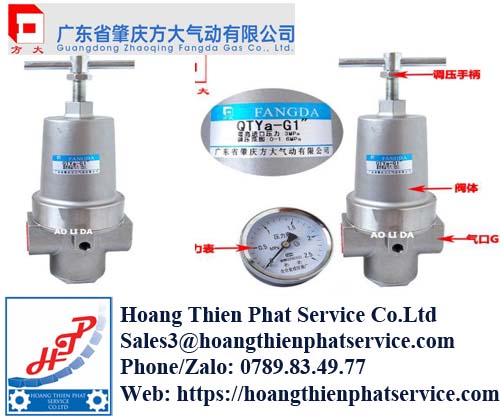

Van điều áp Fangda QTYA
QTYA Fangda là một dòng van giảm áp khí nén khác của hãng. Một số phiên bản thực tế có thể gặp dưới dạng QTYA-L20, QTYA-L25 hoặc các cấu hình tương ứng tùy kích thước kết nối.
Dòng này có cơ cấu điều chỉnh cơ học ở phía trên thân van, cho phép thiết lập áp suất làm việc theo yêu cầu. Một số cấu hình có vị trí kết nối đồng hồ áp suất để người vận hành quan sát trực tiếp giá trị áp sau van.
Bộ lọc điều áp Fangda QFLJA
Ngoài van điều áp độc lập, Fangda còn có nhóm thiết bị kết hợp chức năng lọc khí và giảm áp. Các model được ghi nhận gồm:
QFLJA-L3 – QFLJA-L8 – QFLJA-L10 – QFLJA-L15
Giải pháp kết hợp này phù hợp với những vị trí cần vừa loại bỏ một phần tạp chất, nước ngưng trong khí nén vừa điều chỉnh áp suất trước khi cấp khí cho thiết bị phía sau.
Cấu tạo đặc trưng của van điều áp khí nén Fangda
Một van điều áp Fangda thông thường gồm thân van, cơ cấu điều chỉnh áp suất, lò xo, piston hoặc màng cảm nhận áp suất, cụm van bên trong, cửa khí vào, cửa khí ra và vị trí kết nối đồng hồ áp suất tùy phiên bản.
Thân van tạo đường dẫn và chứa các chi tiết điều khiển bên trong. Bộ phận điều chỉnh phía trên cho phép người sử dụng tăng hoặc giảm lực tác động lên lò xo. Lực này liên quan trực tiếp đến mức áp suất đầu ra mà van cần duy trì.
Cơ cấu cảm nhận áp suất có nhiệm vụ phản hồi sự thay đổi áp suất ở phía sau van. Khi áp suất đầu ra thay đổi, trạng thái cân bằng của cơ cấu bên trong cũng thay đổi và làm van điều chỉnh lượng khí đi qua. Đây chính là nguyên tắc giúp van giảm áp Fangda duy trì áp suất đầu ra trong phạm vi làm việc phù hợp.
Van điều áp Fangda được sử dụng ở đâu?
Dây chuyền sản xuất tự động
Các hệ thống tự động thường sử dụng nhiều xi lanh và van điện từ tại cùng một thời điểm. Lắp van điều áp khí nén Fangda tại từng khu vực giúp phân chia áp suất phù hợp với nhu cầu của từng cụm thiết bị.
Máy đóng gói và máy chế biến
Xi lanh khí nén trên máy đóng gói thường đảm nhiệm thao tác đẩy, ép, giữ hoặc định vị sản phẩm. Điều chỉnh đúng áp suất giúp lực tác động phù hợp hơn với sản phẩm và cơ cấu máy.
Hệ thống gá kẹp khí nén
Trong các bộ gá kẹp, lực kẹp có liên quan trực tiếp đến áp suất cung cấp cho xi lanh. Van điều áp giúp người vận hành thiết lập áp suất phù hợp, đặc biệt khi cần tránh lực kẹp quá lớn gây ảnh hưởng đến chi tiết gia công.
Ngành cơ khí và chế tạo máy
Các nhà sản xuất máy có thể sử dụng van khí nén Fangda trong cụm xử lý nguồn khí hoặc trên từng nhánh riêng biệt. Sản phẩm có thể kết hợp cùng bộ lọc, bộ tra dầu, đồng hồ áp suất và van đóng mở để hình thành cụm cấp khí hoàn chỉnh.
Nhà máy sản xuất công nghiệp
Van điều áp còn có thể được sử dụng trong ngành dệt, bao bì, thực phẩm, điện tử, sản xuất linh kiện, cơ khí, chế biến vật liệu và nhiều dây chuyền sử dụng cơ cấu khí nén khác.
Lựa chọn van điều áp khí nén Fangda như thế nào?
Không nên lựa chọn van điều áp Fangda chỉ dựa vào hình dạng bên ngoài. Trước khi đặt hàng cần xác định model hiện tại, kích thước cổng khí, áp suất nguồn, áp suất cần điều chỉnh, lưu lượng tiêu thụ và điều kiện môi trường tại vị trí lắp đặt.
Kích thước van đặc biệt quan trọng bởi van quá nhỏ có thể tạo tổn thất áp suất khi lưu lượng tăng cao. Ngược lại, lựa chọn kích thước lớn hơn nhiều so với nhu cầu có thể làm tăng kích thước cụm thiết bị mà không mang lại lợi ích cần thiết.
Nếu thay thế van cũ, phương án chính xác nhất là kiểm tra tem sản phẩm và cung cấp đầy đủ model. Với các model QTY, QTYA hoặc QFLJA Fangda, cần giữ nguyên toàn bộ ký tự và hậu tố trên tem để đối chiếu đúng phiên bản.
Những lưu ý khi lắp đặt van điều áp Fangda
Trước khi lắp van cần làm sạch đường ống khí nhằm hạn chế bụi, mạt kim loại hoặc tạp chất đi vào cơ cấu bên trong. Chiều dòng khí phải được xác định theo ký hiệu trên thân van và không nên lắp ngược hướng thiết kế.
Sau khi hoàn tất lắp đặt, nên tăng áp suất từ từ và theo dõi đồng hồ thay vì điều chỉnh đột ngột lên mức cao. Với hệ thống có nhiều nước ngưng hoặc tạp chất, nên bố trí bộ lọc khí trước van điều áp khí nén Fangda để cải thiện điều kiện làm việc của van.
Trong quá trình bảo trì, nếu phát hiện áp suất đầu ra dao động bất thường, không giữ được giá trị cài đặt hoặc xuất hiện rò khí, cần kiểm tra phớt, cơ cấu piston hoặc màng, lò xo và bề mặt làm kín. Không nên tự thay đổi cấu tạo hoặc sử dụng linh kiện không đúng kích thước vì có thể ảnh hưởng đến đặc tính điều chỉnh của van.
Vì sao van điều áp là bộ phận quan trọng của hệ thống khí nén?
Áp suất cao không đồng nghĩa với hệ thống sẽ hoạt động tốt hơn. Mỗi cơ cấu khí nén đều có phạm vi áp suất phù hợp và việc cấp áp suất vượt nhu cầu vừa gây lãng phí khí nén vừa có thể làm tăng tải lên các chi tiết.
Van điều áp khí nén Fangda tạo ra một điểm kiểm soát giữa nguồn khí và thiết bị sử dụng. Người vận hành có thể điều chỉnh áp suất theo từng khu vực thay vì thay đổi áp suất của toàn bộ hệ thống máy nén. Cách bố trí này đặc biệt hữu ích đối với nhà máy có nhiều máy móc cùng sử dụng chung một mạng khí nén.
Van điều áp khí nén Fangda tại Việt Nam
Tại Việt Nam, van điều áp Fangda có thể được sử dụng cho nhu cầu thay thế linh kiện trên máy nhập khẩu hoặc tích hợp vào hệ thống khí nén mới. Các dòng QTY Fangda, QTYA Fangda và QFLJA Fangda cung cấp nhiều lựa chọn để đáp ứng những cấu hình đường khí khác nhau.
Khi cần tìm thiết bị thay thế, người mua nên cung cấp hình ảnh tem, model đầy đủ, kích thước cổng kết nối và thông số áp suất đang sử dụng. Việc đối chiếu đúng thông tin ngay từ đầu giúp lựa chọn van điều áp khí nén Fangda phù hợp với hệ thống và hạn chế sai khác khi lắp đặt.
