Van điện từ thủy lực ARGO-HYTOS chính hãng

Van điện từ thủy lực ARGO-HYTOS là thiết bị điều khiển hướng dòng dầu trong máy móc và hệ thống thủy lực công nghiệp. Van nhận tín hiệu điện từ PLC, relay hoặc bộ điều khiển trung tâm, sau đó thay đổi vị trí con trượt để phân phối dầu đến xi lanh và mô tơ thủy lực. Quá trình chuyển đổi diễn ra nhanh, giúp máy thực hiện chính xác các chuyển động tiến, lùi, nâng, hạ, kẹp hoặc nhả.

ARGO-HYTOS phát triển nhiều dòng van điện từ dạng 4/2 và 4/3, phù hợp với nhiều mức lưu lượng, áp suất và kích thước lắp đặt. Các sản phẩm tiêu biểu gồm RPE3-04, RPE3-06, RPEL2-06 và RPEK1-03. Ngoài phiên bản tiêu chuẩn, hãng còn có van tích hợp cảm biến vị trí con trượt, van chống cháy nổ và van điều khiển gián tiếp dành cho hệ thống lưu lượng lớn.

Vai trò của van điện từ ARGO-HYTOS trong mạch thủy lực

Trong hệ thống thủy lực, bơm tạo ra dòng dầu có áp suất nhưng không trực tiếp quyết định hướng chuyển động của cơ cấu chấp hành. Nhiệm vụ phân phối dòng dầu được thực hiện bởi van điều khiển hướng.

Khi trạng thái van thay đổi, dầu được dẫn đến một phía của xi lanh, đồng thời dầu ở phía còn lại trở về thùng chứa. Nhờ đó, cần piston có thể chuyển động theo đúng hướng được thiết lập.

Van điện từ ARGO-HYTOS sử dụng cuộn coil để tạo lực tác động lên con trượt. Khi coil được cấp điện, con trượt dịch chuyển và hình thành đường kết nối mới giữa các cửa P, T, A và B.

Khi tín hiệu điện bị ngắt, lò xo có thể đưa con trượt trở lại trạng thái ban đầu. Cơ chế này cho phép van kết nối trực tiếp với hệ thống điều khiển tự động mà không cần thao tác thủ công thường xuyên.

Các dòng van điện từ thủy lực ARGO-HYTOS phổ biến

Van điện từ ARGO-HYTOS RPE3-04

RPE3-04 là dòng van điều khiển hướng 4/2 hoặc 4/3 có kích thước danh nghĩa DN04, tương ứng chuẩn D02 hoặc CETOP 02. Sản phẩm sử dụng giao diện lắp đế theo ISO 4401 và DIN 24340, tạo thuận lợi khi lắp vào trạm nguồn nhỏ hoặc cụm manifold. Theo tài liệu của hãng, dòng van này có lưu lượng tối đa 30 lít/phút và áp suất tối đa 320 bar.

Thiết kế nhỏ gọn giúp RPE3-04 phù hợp với các máy có không gian lắp đặt hạn chế. Van có nhiều lựa chọn con trượt, đầu nối điện và cơ cấu thao tác tay. Cuộn điện từ DC có thể thay thế, trong khi nguồn AC được hỗ trợ thông qua cấu hình chỉnh lưu phù hợp. Người dùng cần kiểm tra đầy đủ mã đặt hàng để xác định chính xác điện áp và chức năng con trượt.

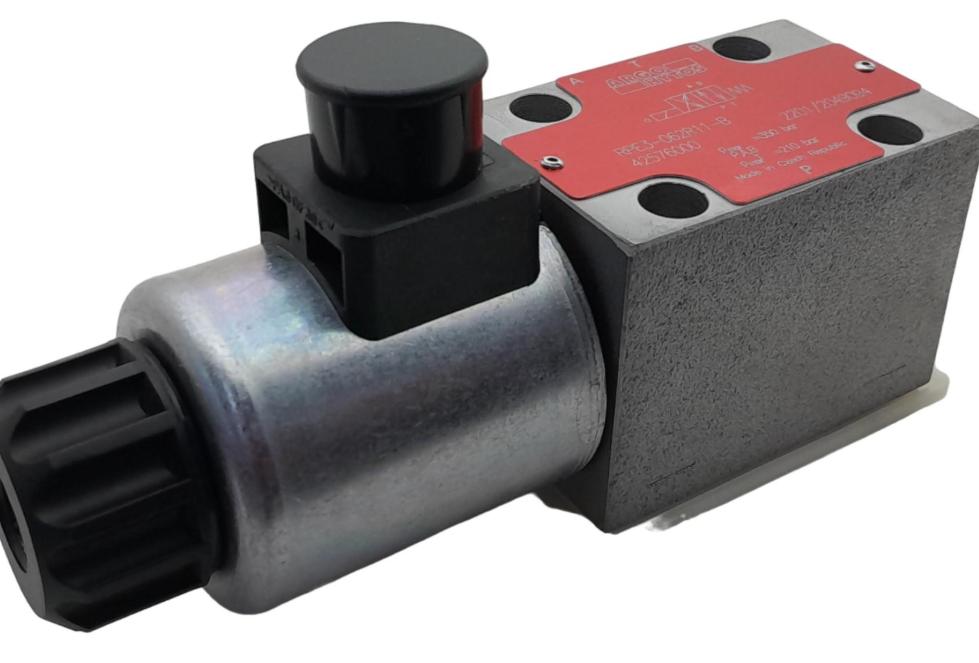

Van đảo chiều ARGO-HYTOS RPE3-06

RPE3-06 là dòng van điện từ tác động trực tiếp được sử dụng phổ biến trong máy công nghiệp. Van có cấu hình 4/2 hoặc 4/3, kích thước DN06, tương ứng D03 hoặc CETOP 03. Lưu lượng công bố có thể đạt 80 lít/phút, trong khi áp suất làm việc tối đa đạt 350 bar tùy cấu hình.

Dòng RPE3-06 có nhiều kiểu con trượt để đáp ứng từng trạng thái của mạch thủy lực. Cuộn coil có thể xoay quanh trục, giúp điều chỉnh hướng đầu nối điện theo vị trí lắp thực tế. Nút thao tác tay hỗ trợ kiểm tra chuyển động của van khi chạy thử hoặc bảo trì. Tuy nhiên, việc thao tác phải được thực hiện khi hệ thống đã đáp ứng đầy đủ điều kiện an toàn.

Van điện từ Lightline RPEL2-06

RPEL2-06 thuộc nhóm Lightline, hướng đến những hệ thống cần thiết bị gọn và chi phí hợp lý. Đây là van điều khiển hướng 4/2 hoặc 4/3, tác động trực tiếp và lắp đế theo ISO 4401, DIN 24340 hoặc CETOP 03. Hãng công bố lưu lượng tối đa 60 lít/phút và áp suất tối đa 320 bar cho dòng sản phẩm này.

RPEL2-06 sử dụng cuộn điện từ có kích thước thu gọn, đồng thời cung cấp nhiều lựa chọn điện áp và đầu nối. Kết cấu thân van được thiết kế nhằm truyền công suất thủy lực ổn định và giảm ảnh hưởng của độ nhớt dầu đến quá trình chuyển đổi. Dòng van này phù hợp với máy sản xuất thông dụng, bộ nguồn thủy lực và thiết bị tự động có lưu lượng trung bình.

Van ghép cụm ARGO-HYTOS RPEK1-03

RPEK1-03 là van điện từ dạng section, có thể ghép nhiều phần tử thành một cụm điều khiển. Mỗi section đảm nhiệm một cơ cấu thủy lực riêng, nhờ đó hệ thống có thể điều khiển nhiều xi lanh hoặc mô tơ mà không phải lắp từng van độc lập. Cách bố trí này giúp giảm đường ống bên ngoài và tiết kiệm không gian.

Dòng RPEK1-03 có kích thước DN03, lưu lượng tối đa 20 lít/phút và áp suất tối đa 250 bar. Các module có thể được bố trí theo phương ngang hoặc kết hợp với van lắp theo phương đứng. Hệ thống van module RPEK1-03/B hỗ trợ tối đa tám module với đầu cấp dầu ở cuối hoặc mười sáu module với đầu cấp dầu trung tâm.

Bảng thông số các dòng van ARGO-HYTOS

Thông số trong bảng thể hiện giới hạn chung của từng dòng sản phẩm, không đại diện cho mọi mã đặt hàng. Lưu lượng cho phép còn phụ thuộc vào kiểu con trượt, hướng dòng dầu và độ chênh áp. Trước khi thay thế hoặc đặt mua, người dùng cần đối chiếu datasheet của mã van hoàn chỉnh.

Cách lựa chọn van điện từ thủy lực ARGO-HYTOS

Chọn đúng sơ đồ và trạng thái con trượt

Kiểu con trượt quyết định đường kết nối giữa các cửa dầu tại từng vị trí của van. Với van 4/2, người dùng cần xác định hướng dòng dầu ở hai trạng thái làm việc. Đối với van 4/3, vị trí trung tâm còn quyết định cơ cấu sẽ được khóa, xả tải hay cho dầu tuần hoàn khi hai coil không được cấp điện.

Hai van có cùng kích thước thân và điện áp vẫn có thể hoạt động hoàn toàn khác nhau nếu dùng con trượt khác mã. Lắp sai con trượt có thể khiến xi lanh chuyển động ngược, không giữ được tải hoặc làm tăng áp suất trong mạch. Vì vậy, ký hiệu thủy lực và mã con trượt phải được kiểm tra trước khi lựa chọn sản phẩm thay thế.

Kiểm tra áp suất và lưu lượng làm việc

Lưu lượng qua van phải đáp ứng tốc độ chuyển động yêu cầu của xi lanh hoặc mô tơ. Nếu chọn van quá nhỏ, độ sụt áp tăng lên và dầu có thể phát nhiệt trong quá trình vận hành. Ngược lại, sử dụng van quá lớn làm tăng chi phí và chiếm nhiều không gian mà không mang lại hiệu quả cần thiết.

Áp suất hệ thống phải nằm trong giới hạn của van tại từng cửa dầu. Người sử dụng không nên chỉ kiểm tra áp suất tối đa tại cửa P, bởi cửa T đôi khi có giới hạn thấp hơn. Áp suất hồi cao có thể ảnh hưởng đến khả năng chuyển trạng thái và độ bền của phớt làm kín.

Xác định điện áp cuộn coil

Điện áp coil phải tương thích với nguồn điều khiển của máy. Các hệ thống di động thường sử dụng nguồn 12 VDC hoặc 24 VDC, trong khi máy công nghiệp có thể dùng 24 VDC, 110 VAC hoặc 230 VAC. Tuy nhiên, điện áp thực tế phải được xác nhận từ mã đặt hàng hoặc thông tin trên tem coil.

Ngoài điện áp, người mua cần kiểm tra công suất tiêu thụ, kiểu đầu nối và cấp bảo vệ. Một số coil nhìn giống nhau nhưng không thể thay thế trực tiếp vì khác đường kính lõi hoặc phương thức cấp điện. Việc đấu sai nguồn có thể làm coil quá nhiệt, cháy hoặc không tạo đủ lực chuyển van.

Đối chiếu chuẩn lắp đặt

Kích thước D02, D03 hoặc DN03 phải tương thích với mặt đế đang sử dụng. Vị trí các cửa P, T, A và B cũng phải đúng theo tiêu chuẩn lắp đặt. Khi thay van khác thương hiệu, người dùng cần kiểm tra thêm kích thước gioăng, đường kính cửa dầu và chiều dài bulông.

Việc đối chiếu kích thước giúp hạn chế rò rỉ và tránh lắp nhầm van vào đế không phù hợp. Nếu không còn tài liệu của hệ thống, khách hàng nên cung cấp ảnh mặt đế, kích thước lắp và sơ đồ cũ. Những dữ liệu này giúp xác định khả năng thay thế chính xác hơn.

Ứng dụng của van điện từ thủy lực ARGO-HYTOS

Van điện từ ARGO-HYTOS được sử dụng trong máy ép, máy đột dập và thiết bị gia công kim loại. Van điều khiển chuyển động của bàn ép, cơ cấu kẹp, bộ thay dao và hệ thống cấp phôi. Khả năng kết nối với PLC giúp các bước hoạt động diễn ra đúng trình tự, đồng thời giảm nhu cầu thao tác bằng tay.

Trong thiết bị di động, van có thể điều khiển cơ cấu nâng hạ, chân chống, cần thủy lực và mô tơ quay. Sản phẩm cũng được lắp trong máy nông nghiệp, thiết bị xây dựng và phương tiện chuyên dụng. Những ứng dụng này đòi hỏi van có kết cấu chắc chắn, chuyển đổi ổn định và phù hợp với nguồn điện trên phương tiện.

Ở các ngành thép, xi măng, khai khoáng và năng lượng, van được dùng trong trạm nguồn, bàn nâng, cơ cấu đóng mở và hệ thống kẹp giữ. Môi trường nhiều bụi, rung động hoặc nhiệt độ biến đổi đòi hỏi người dùng chọn đúng đầu nối và cấp bảo vệ. Dầu thủy lực cũng phải được lọc sạch nhằm hạn chế con trượt bị kẹt bởi tạp chất.

Lưu ý khi sử dụng và thay thế van ARGO-HYTOS

Độ sạch của dầu ảnh hưởng trực tiếp đến tuổi thọ van. Cặn bẩn nhỏ có thể lọt vào khe hở giữa con trượt và thân van, gây chuyển trạng thái chậm hoặc kẹt van. Hệ thống cần sử dụng phần tử lọc phù hợp, đồng thời kiểm tra dầu định kỳ theo điều kiện vận hành thực tế.

Khi van không hoạt động, cần kiểm tra tín hiệu điều khiển, điện áp coil và đầu nối trước khi tháo thân van. Coil vẫn có thể nhận điện nhưng không đủ điện áp để tạo lực hút cần thiết. Trường hợp van phát nhiệt bất thường, người vận hành nên ngừng máy và xác định nguyên nhân thay vì tiếp tục cấp điện.

Khi yêu cầu báo giá, khách hàng nên cung cấp toàn bộ mã trên tem thay vì chỉ gửi tên dòng RPE hoặc RPEL. Một mã hoàn chỉnh thường thể hiện kiểu con trượt, số vị trí, điện áp và loại đầu nối. Ảnh chụp rõ hai đầu coil cùng sơ đồ trên thân van sẽ giúp quá trình kiểm tra nhanh và chính xác hơn.

Cung cấp van điện từ thủy lực ARGO-HYTOS tại Việt Nam

Hoàng Thiên Phát cung cấp van điện từ thủy lực ARGO-HYTOS phục vụ sửa chữa, bảo trì và lắp mới hệ thống công nghiệp. Các dòng sản phẩm được lựa chọn dựa trên yêu cầu thực tế về lưu lượng, áp suất, điện áp, kiểu con trượt và chuẩn lắp đế. Chúng tôi hỗ trợ kiểm tra mã cũ, tìm sản phẩm tương ứng và đối chiếu tài liệu kỹ thuật trước khi đặt hàng.

Khách hàng cần mua RPE3-04, RPE3-06, RPEL2-06, RPEK1-03 hoặc dòng van ARGO-HYTOS khác có thể gửi ảnh tem để được hỗ trợ. Việc cung cấp đầy đủ mã và số lượng giúp xác định đúng cấu hình, thời gian giao hàng và phụ kiện cần thiết. Đối với trường hợp thay thế khác mã, khách hàng nên gửi thêm sơ đồ mạch hoặc thông số máy.
