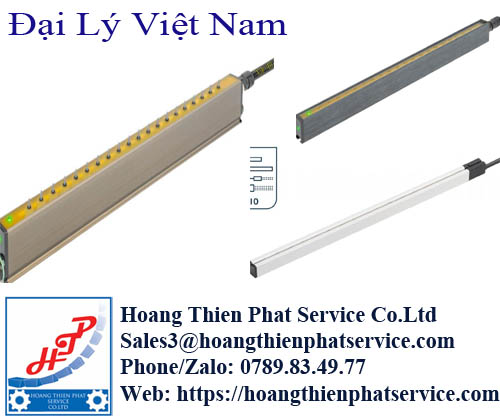

Thanh xả tĩnh điện Eltex – Kiểm soát điện tích trong dây chuyền sản xuất
Thanh xả tĩnh điện Eltex giúp trung hòa điện tích trên màng nhựa, giấy, bao bì và các vật liệu chuyển động trong dây chuyền công nghiệp.
Tĩnh điện thường không được nhận biết cho đến khi nó gây ra sự cố. Màng nhựa bắt đầu dính vào con lăn. Giấy không thể tách từng tờ. Bụi bám lên bề mặt sản phẩm. Người vận hành cảm thấy bị giật khi chạm vào máy.
Trong dây chuyền tốc độ cao, những hiện tượng này không chỉ gây khó chịu. Chúng làm giảm chất lượng sản phẩm, tăng thời gian vệ sinh và gây gián đoạn sản xuất. Thanh khử tĩnh điện Eltex được thiết kế để kiểm soát điện tích ngay tại vị trí phát sinh.
Vì sao vật liệu trong dây chuyền lại tích điện?
Điện tích xuất hiện khi hai bề mặt tiếp xúc rồi tách khỏi nhau. Hiện tượng này xảy ra liên tục khi màng nhựa đi qua con lăn. Nó cũng xuất hiện trong quá trình cuộn, cắt, ép, dán, in hoặc đóng gói.
Nhựa, giấy phủ, cao su và vật liệu composite có khả năng cách điện cao. Điện tích trên các vật liệu này khó truyền xuống đất. Vì vậy, nối đất cơ khí thông thường chưa đủ để xử lý vấn đề.
Khi điện tích tăng cao, vật liệu có thể hút bụi hoặc bám vào bộ phận máy. Các tờ giấy dễ dính thành chồng. Màng mỏng bị lệch hướng hoặc nhăn mép. Tia phóng điện còn có thể ảnh hưởng đến linh kiện điện tử nhạy cảm.
Theo Eltex, thanh xả phù hợp với các vật thể hoặc vật liệu dạng cuộn có bề mặt rộng. Thiết bị có thể xử lý vật liệu đứng yên hoặc đang chuyển động. Xem nguyên lý và danh mục xả tĩnh điện của Eltex.
Thanh xả tĩnh điện Eltex hoạt động như thế nào?
Thanh xả Eltex tạo ra các ion mang điện tích dương và âm. Những ion này di chuyển về phía bề mặt đang tích điện. Chúng kết hợp với điện tích trái dấu và đưa điện thế bề mặt về mức cân bằng.
Quá trình trung hòa diễn ra liên tục khi vật liệu đi qua vùng tác động. Nhờ đó, thiết bị có thể lắp trực tiếp trên máy in, máy thổi màng, máy cuộn hoặc dây chuyền đóng gói.
Eltex phát triển hai cấu trúc hệ thống chính:
Hệ thống VARIO
Điện áp cao được tạo bởi một bộ nguồn riêng. Một bộ nguồn có thể kết nối với một hoặc nhiều thanh xả phù hợp. Cấu trúc này thuận tiện khi nhà máy cần bố trí nhiều điểm khử tĩnh điện.
Các dòng tiêu biểu gồm flexBAR R60L, blueBAR R50, slimBAR R47 và exBAR EXR5C.
Hệ thống SINGLE
Khối tạo điện áp cao được tích hợp trực tiếp trong thanh. Thiết kế này giúp giảm dây điện áp cao và đơn giản hóa việc lắp đặt.
Các dòng tiêu biểu gồm Smart Discharging System SDS và ionSTAR RX3. Riêng passivBAR RG52 hoạt động theo nguyên lý xả thụ động.
Các dòng thanh xả tĩnh điện Eltex phổ biến
Eltex hiện công bố bảy dòng thanh xả dành cho những khoảng cách, tốc độ và môi trường khác nhau. Danh mục chính thức của hãng gồm:
| Dòng sản phẩm | Khoảng cách làm việc | Chiều dài hoạt động | Kích thước rộng × cao | Đặc điểm |
|---|---|---|---|---|
| flexBAR R60L | 30–1.200 mm | 15–2.715 mm | 20 × 45 mm | Hiệu suất cao, tùy chọn khí nén |
| blueBAR R50 | 30–800 mm | 15–5.910 mm | 16 × 32 mm | Thanh đa dụng, hiệu suất cao |
| slimBAR R47 | 30–400 mm | 120–1.860 mm | 18 × 18 mm | Thiết kế nhỏ gọn |
| exBAR EXR5C | 30–300 mm | 15–5.910 mm | 16 × 40 mm | Dùng trong khu vực nguy hiểm nổ |
| SDS | 100–1.200 mm | 330–3.990 mm | 24 × 39 mm | Tích hợp nguồn điện áp cao |
| ionSTAR RX3 | 200–1.500 mm | 848–3.008 mm | 109 × 58 mm | Xả ở khoảng cách lớn |
| passivBAR RG52 | 5–30 mm | 30–5.940 mm | 16 × 32 mm | Xả thụ động cho bề mặt chuyển động |
Thanh xả Eltex flexBAR R60L
flexBAR R60L dành cho ứng dụng cần hiệu suất khử điện tích cao. Đầu phát dạng lò xo độc lập tạo hiệu ứng xả thụ động mạnh. Thiết bị vẫn có thể hoạt động tích cực với điện áp AC thấp.
Khí nén có thể được đưa qua đầu phát rỗng để tăng phạm vi tác động. Luồng khí cũng hỗ trợ làm sạch đầu phát liên tục. Dòng này phù hợp với máy tốc độ cao hoặc vị trí lắp đặt cách xa bề mặt. Thông số flexBAR R60L.
Thanh khử tĩnh điện Eltex blueBAR R50
blueBAR R50 là dòng thanh đa dụng và có kết cấu chắc chắn. Dây dẫn nối đất cách điện giúp tăng cường điện trường tại các đầu phát. Nhờ đó, thiết bị tạo được lượng ion lớn hơn nhiều thiết kế thông thường.
Đầu phát được tách bằng điện trở. Cấu trúc này giúp chống đoản mạch và tăng độ an toàn khi tiếp xúc. Chiều dài hoạt động có thể đạt 5.910 mm. Thông số blueBAR R50.
Thanh ion Eltex slimBAR R47
slimBAR R47 có tiết diện chỉ 18 × 18 mm. Thiết bị phù hợp với máy có không gian lắp đặt hạn chế. Đây cũng là lựa chọn hợp lý cho các ứng dụng cần kiểm soát chi phí.
Khoảng cách làm việc của R47 từ 30 đến 400 mm. Chiều dài hoạt động nằm trong khoảng 120 đến 1.860 mm. Thông số slimBAR R47.
Thanh xả chống cháy nổ Eltex EXR5C
exBAR EXR5C được phát triển cho khu vực có nguy cơ cháy nổ. Thanh vận hành với điện áp AC 5 kV, tần số 50–60 Hz.
Theo Eltex, EXR5C được phê duyệt cho môi trường IIG và IID. Thiết bị thuộc nhóm Category 2 và phù hợp khu vực Zone 1. Việc lựa chọn vẫn phải dựa trên phân loại vùng nguy hiểm thực tế. Thông số exBAR EXR5C.
Hệ thống xả thông minh Eltex SDS
Smart Discharging System SDS tích hợp bộ nguồn, tầng công suất và mạch đo trong thân thanh. Thiết bị phù hợp với khoảng cách trung bình và dây chuyền có tốc độ vừa.
SDS có thể kết nối với mô-đun điều khiển trung tâm. Hệ thống cũng hỗ trợ tích hợp dữ liệu vào máy và quy trình quản lý chất lượng. Thông số hệ thống SDS.
Thanh xả khoảng cách xa Eltex ionSTAR RX3
ionSTAR RX3 được thiết kế cho khoảng cách từ 200 đến 1.500 mm. Cảm biến tích hợp liên tục xác định khoảng cách và mức điện tích của vật liệu.
Thiết bị tự điều chỉnh công suất theo điều kiện vận hành. Đặc điểm này phù hợp với máy cuộn có đường kính cuộn thay đổi. Nguồn cao áp được tích hợp trực tiếp trong thanh. Thông số ionSTAR RX3.
Thanh xả thụ động Eltex RG52
passivBAR RG52 không cần hệ thống tạo điện áp chủ động. Thanh được lắp gần vật liệu, với khoảng cách làm việc từ 5 đến 30 mm.
Dòng này phù hợp với lá kim loại, vật liệu composite dẫn điện hoặc bề mặt phủ kim loại. Chiều dài hoạt động có thể đạt 5.940 mm. Thông số passivBAR RG52.
Thanh khử tĩnh điện Eltex được lắp ở đâu?
Thanh xả thường được lắp sau vị trí phát sinh điện tích. Đó có thể là điểm tách màng khỏi cuộn hoặc sau cụm con lăn. Thiết bị cũng được bố trí trước công đoạn in, kiểm tra, đóng gói hoặc xếp chồng.
Các ứng dụng phổ biến gồm dây chuyền sản xuất màng nhựa, bao bì mềm và nhãn. Thanh Eltex còn được dùng trên máy in, máy cán, máy cắt và máy cuộn. Ngành giấy, dệt, điện tử và sản xuất linh kiện nhựa cũng sử dụng thiết bị này.
Nếu bề mặt cần đồng thời làm sạch bụi, có thể chọn thanh hỗ trợ khí nén. Luồng khí ion hóa giúp tách các hạt bụi đang bị giữ bởi lực tĩnh điện.
Cách lựa chọn thanh xả tĩnh điện Eltex phù hợp
Không nên lựa chọn thanh chỉ dựa trên chiều rộng máy. Kỹ sư cần xác định chiều rộng vật liệu, khoảng cách lắp và tốc độ chuyển động. Mức điện tích, nhiệt độ và điều kiện môi trường cũng rất quan trọng.
Chiều dài hoạt động phải bao phủ vùng cần trung hòa. Chiều dài tổng thể sẽ lớn hơn chiều dài hoạt động. Không gian lắp đặt còn phải tính thêm đầu nối cáp và bán kính uốn dây.
Đối với khu vực nguy hiểm, cần cung cấp phân loại Zone và nhóm khí hoặc bụi. Nhà cung cấp sẽ kiểm tra cấu hình EXR5C cùng bộ nguồn tương ứng.
Khi yêu cầu báo giá, khách hàng nên gửi model hiện tại, chiều dài thanh và mã bộ nguồn. Nếu chưa có model, có thể gửi hình máy và khoảng cách dự kiến. Những dữ liệu này giúp lựa chọn cấu hình chính xác hơn.
Cung cấp thanh xả tĩnh điện Eltex tại Việt Nam
Công ty Hoàng Thiên Phát cung cấp thanh xả tĩnh điện Eltex cho nhu cầu thay thế và dự án mới. Các dòng có thể tư vấn gồm R50, R47, R60L, EXR5C, SDS, RX3 và RG52.
Ngoài thanh ion, chúng tôi hỗ trợ lựa chọn bộ nguồn, cáp cao áp và phụ kiện lắp đặt. Khách hàng nên gửi ảnh nhãn thiết bị để kiểm tra đúng phiên bản.
