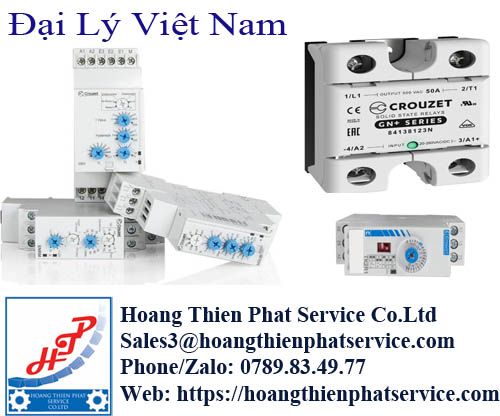

Rơ le điều khiển Crouzet – Giải pháp phát hiện sự cố trước khi máy dừng

Một động cơ bị mất pha thường không dừng ngay lập tức. Máy vẫn có thể chạy, nhưng dòng điện tăng và nhiệt độ cuộn dây liên tục cao hơn bình thường. Khi nhân viên vận hành nhận ra vấn đề, động cơ có thể đã cháy hoặc hư hỏng nghiêm trọng.

Rơ le điều khiển Crouzet được sử dụng để nhận biết những dấu hiệu bất thường ngay từ giai đoạn đầu. Thiết bị liên tục theo dõi điện áp, dòng điện, thứ tự pha, mức chất lỏng hoặc tốc độ vận hành. Khi giá trị vượt khỏi giới hạn cài đặt, tiếp điểm đầu ra sẽ thay đổi trạng thái.

Tín hiệu này có thể dùng để ngắt contactor, dừng động cơ, kích hoạt còi báo hoặc gửi cảnh báo đến hệ thống điều khiển. Nhờ đó, doanh nghiệp có thể xử lý sự cố trước khi nó phát triển thành hư hỏng lớn.

Rơ le điều khiển Crouzet không chỉ là thiết bị đóng ngắt

Rơ le trung gian thông thường nhận tín hiệu điện và thực hiện thao tác đóng hoặc mở tiếp điểm. Thiết bị không tự đánh giá chất lượng nguồn điện hay trạng thái vận hành của máy.

Ngược lại, rơ le giám sát Crouzet được tích hợp mạch đo và xử lý tín hiệu. Thiết bị so sánh giá trị thực tế với ngưỡng do người dùng thiết lập. Đầu ra chỉ thay đổi khi điều kiện giám sát đáp ứng logic đã định trước.

Có thể xem rơ le Crouzet như một lớp kiểm tra nằm giữa nguồn điện và thiết bị chấp hành. Lớp kiểm tra này giúp hệ thống trả lời những câu hỏi quan trọng:

• Nguồn điện đang cao hay thấp hơn giới hạn?
• Thứ tự ba pha có đúng không?
• Động cơ có đang bị mất pha hoặc lệch pha?
• Dòng điện tải có tăng bất thường không?
• Bơm có đang chạy khô?
• Băng tải có chạy chậm hơn tốc độ yêu cầu?
• Mức nước đã đạt ngưỡng bơm hoặc ngưỡng dừng chưa?

Cách tiếp cận này giúp bảo vệ thiết bị dựa trên tình trạng thực tế, thay vì chỉ chờ cầu chì hoặc aptomat tác động.

Crouzet và kinh nghiệm phát triển thiết bị điều khiển

Crouzet là nhà sản xuất linh kiện điện tử và cơ điện phục vụ ngành máy móc, năng lượng, tòa nhà và giao thông. Hãng phát triển các dòng cảm biến, bộ điều khiển tự động, rơ le, bộ truyền động và thiết bị bảo vệ điện.

Crouzet đã hoạt động từ năm 1921. Riêng lĩnh vực rơ le giám sát công nghiệp, hãng công bố có hơn 50 năm kinh nghiệm phát triển sản phẩm. Danh mục hiện nay hướng đến khả năng phát hiện sớm sự cố và tích hợp gọn trong tủ điện.

Thay vì sản xuất một rơ le dùng chung cho mọi ứng dụng, Crouzet chia sản phẩm theo đại lượng cần giám sát. Cách phân nhóm này giúp kỹ sư lựa chọn thiết bị sát với nguyên nhân gây sự cố.

Các dòng rơ le điều khiển Crouzet phổ biến

Rơ le giám sát nguồn điện ba pha Crouzet

Nguồn điện ba pha có thể xuất hiện nhiều lỗi như mất pha, đảo thứ tự pha, quá áp, thấp áp hoặc mất cân bằng điện áp. Những lỗi này đặc biệt nguy hiểm với động cơ, máy nén, bơm và hệ thống nâng hạ.

Rơ le bảo vệ pha Crouzet kiểm tra liên tục trạng thái của ba pha. Nếu phát hiện điều kiện không an toàn, rơ le đầu ra sẽ thay đổi trạng thái. Tín hiệu có thể được dùng để ngắt mạch điều khiển contactor.

Các dòng sản phẩm được Crouzet giới thiệu gồm:

Dòng MWS 84873029, chẳng hạn, giám sát thứ tự và tình trạng mất pha. Theo tài liệu Crouzet, thiết bị có dải đo 183–528 VAC và một tiếp điểm chuyển đổi 8 A. Thông số cuối cùng vẫn cần đối chiếu theo từng mã đặt hàng.

Rơ le giám sát điện áp Crouzet

Điện áp thấp khiến động cơ khó khởi động và tăng dòng làm việc. Điện áp quá cao có thể làm nóng cuộn dây, giảm tuổi thọ cách điện và gây hư hỏng thiết bị điện tử.

Crouzet cung cấp các dòng MUS, MUSF, HUL, EUL, HUH và EUH cho nhu cầu giám sát điện áp. Danh mục của hãng bao phủ dải điện áp thấp 0,2–60 V và dải cao 15–600 V.

Người dùng có thể thiết lập ngưỡng điện áp phù hợp với thiết bị cần bảo vệ. Một số phiên bản hỗ trợ giám sát quá áp, thấp áp hoặc cả hai điều kiện. Thời gian trễ giúp tránh tác động nhầm bởi dao động ngắn khi khởi động tải.

Dòng này phù hợp với tủ nguồn DC, bộ sạc, nguồn điều khiển, hệ thống viễn thông và máy công nghiệp. Rơ le cũng có thể dùng để xác nhận nguồn đã ổn định trước khi cho phép máy hoạt động.

Rơ le giám sát dòng điện Crouzet

Dòng điện phản ánh khá rõ tình trạng tải của động cơ và thiết bị. Dòng tăng cao có thể báo hiệu quá tải, kẹt cơ khí hoặc vòng bi gặp vấn đề. Dòng giảm bất thường có thể liên quan đến mất tải, đứt truyền động hoặc bơm chạy khô.

Danh mục rơ le điều khiển dòng điện Crouzet gồm MIC, HIL, EIL, HIH và EIH. Hãng cung cấp lựa chọn cho dòng thấp từ 2–500 mA, dòng cao từ 0,1–10 A và phiên bản biến dòng tích hợp từ 2–20 A.

Đối với máy bơm, rơ le có thể phát hiện trạng thái chạy không tải thông qua dòng điện thấp. Nếu cánh bơm bị kẹt, dòng điện tăng vượt ngưỡng và đầu ra sẽ phát lệnh dừng. Một thiết bị vì thế có thể hỗ trợ nhận biết hai nhóm sự cố khác nhau.

Các dòng HIL, EIL, HIH và EIH hỗ trợ lựa chọn giám sát quá dòng hoặc thấp dòng. Một số phiên bản có chức năng nhớ trạng thái lỗi. Nhân viên vận hành cần xác nhận hoặc reset trước khi hệ thống hoạt động trở lại.

Rơ le điều khiển mức chất lỏng Crouzet

Điều khiển bơm dựa hoàn toàn vào phao cơ khí có thể gặp hạn chế khi không gian bồn nhỏ. Phao cũng có nguy cơ bị kẹt bởi cặn bẩn hoặc vật liệu bám dính.

Các dòng ENR, ENRM và HNM của Crouzet sử dụng đầu dò điện trở để phát hiện chất lỏng dẫn điện. Rơ le nhận tín hiệu từ các điện cực đặt tại những độ cao khác nhau trong bồn.

Thiết bị có thể điều khiển bơm cấp, bơm thoát hoặc duy trì chất lỏng giữa hai giới hạn. Khi mức đạt điện cực trên, rơ le ra lệnh dừng hoặc xả. Khi mức hạ xuống điện cực dưới, hệ thống thực hiện chu trình ngược lại.

Giải pháp này phù hợp với bồn nước, hồ thu gom, hệ thống tưới và trạm xử lý nước. Tuy nhiên, khả năng dẫn điện của chất lỏng phải được kiểm tra trước khi chọn sản phẩm.

Rơ le giám sát tốc độ và tần số Crouzet

Băng tải có thể vẫn quay dù tốc độ đã giảm đáng kể. Nguyên nhân thường đến từ trượt dây đai, tải nặng, truyền động mòn hoặc động cơ suy giảm công suất.

Crouzet cung cấp dòng HHZ để giám sát tần số và dòng HSV để giám sát tốc độ. Rơ le HSV có thể nhận tín hiệu từ cảm biến PNP, NPN, NAMUR, tiếp điểm khô hoặc tín hiệu điện áp.

Thiết bị đo khoảng thời gian giữa các xung để xác định tốc độ vận hành. Khi tốc độ vượt hoặc thấp hơn ngưỡng, rơ le sẽ phát tín hiệu cảnh báo. Chức năng này phù hợp với băng tải, thang cuốn, trục quay và máy đóng gói.

Rơ le điều khiển Crouzet làm việc theo chuỗi phản ứng nào?

Quá trình hoạt động bắt đầu bằng việc tiếp nhận đại lượng cần giám sát. Đó có thể là điện áp, dòng điện, xung tốc độ hoặc tín hiệu từ đầu dò mức.

Mạch điện tử bên trong xử lý tín hiệu và so sánh với ngưỡng đã cài đặt. Nếu giá trị vẫn nằm trong vùng an toàn, tiếp điểm đầu ra giữ trạng thái vận hành bình thường.

Khi xuất hiện sai lệch, bộ đếm thời gian trễ bắt đầu hoạt động. Khoảng trễ giúp loại bỏ các dao động ngắn và hạn chế báo lỗi giả. Nếu sự cố vẫn tồn tại sau thời gian này, rơ le đầu ra sẽ chuyển trạng thái.

Tín hiệu đầu ra không nhất thiết trực tiếp cấp nguồn cho động cơ. Nó thường được nối vào mạch contactor, PLC, còi báo hoặc đèn cảnh báo. Thiết kế này giúp rơ le tham gia hệ thống điều khiển mà không phải đóng cắt tải công suất lớn.

Ứng dụng của rơ le điều khiển Crouzet tại nhà máy

Bảo vệ động cơ và máy nén

Rơ le giám sát pha kiểm tra nguồn trước khi contactor được phép đóng. Thiết bị ngăn động cơ chạy khi sai thứ tự pha hoặc mất pha. Điều này đặc biệt quan trọng với máy nén và bơm quay theo một chiều xác định.

Chống chạy khô cho bơm

Rơ le dòng điện nhận biết tải thực tế của động cơ bơm. Khi đường hút mất nước, tải giảm và dòng điện thường hạ xuống. Rơ le phát lệnh dừng trước khi phớt hoặc cánh bơm bị hư hỏng.

Giám sát băng tải

Rơ le tốc độ nhận xung từ cảm biến đặt tại trục băng tải. Nếu băng bị trượt hoặc kẹt, tần số xung thay đổi. Hệ thống có thể dừng thiết bị cấp liệu phía trước để tránh ùn tắc.

Điều khiển bồn và trạm xử lý nước

Rơ le mức kết hợp với điện cực giúp tự động hóa chu trình cấp và thoát nước. Giải pháp giảm thao tác thủ công và hạn chế tình trạng bơm hoạt động khi bồn đã cạn.

Bảo vệ hệ thống HVAC

Điện áp, pha và dòng điện ảnh hưởng trực tiếp đến máy nén, quạt và bơm tuần hoàn. Relay Crouzet giúp phát hiện bất thường trước khi hệ thống HVAC vận hành trong điều kiện nguy hiểm.

Cách chọn đúng rơ le điều khiển Crouzet

Đầu tiên, cần xác định đại lượng gây ra sự cố cần phòng ngừa. Mất pha cần rơ le ba pha, còn bơm chạy khô có thể dùng rơ le dòng hoặc mức.

Tiếp theo, phải kiểm tra dải đo của rơ le. Giá trị vận hành bình thường nên nằm giữa dải điều chỉnh. Không nên chọn ngưỡng quá sát giới hạn của sản phẩm.

Điện áp nguồn nuôi cũng cần đối chiếu chính xác. Nhiều model Crouzet hỗ trợ nguồn rộng AC/DC, nhưng không phải tất cả phiên bản đều giống nhau.

Người dùng cần xác định số lượng và dạng tiếp điểm đầu ra. Tiếp điểm chuyển đổi giúp thiết kế linh hoạt hơn cho mạch báo lỗi và mạch dừng máy.

Thời gian trễ phải phù hợp với đặc tính tải. Động cơ khởi động trực tiếp thường có dòng tăng cao trong thời gian ngắn. Nếu đặt thời gian quá thấp, rơ le có thể tác động không cần thiết.

Cuối cùng, cần kiểm tra kiểu lắp đặt, kích thước tủ và điều kiện môi trường. Model thay thế phải được đối chiếu đầy đủ, không nên chỉ chọn theo hình dạng bên ngoài.

Phân biệt rơ le giám sát, rơ le thời gian và rơ le lập trình Crouzet

Rơ le giám sát Crouzet phản ứng theo giá trị đo như dòng điện, điện áp, pha, mức hoặc tốc độ. Đây là nhóm sản phẩm chính được trình bày trong bài viết này.

Rơ le thời gian Crouzet tạo thao tác đóng ngắt theo khoảng thời gian cài đặt. Sản phẩm phù hợp với khởi động trễ, dừng trễ, tạo xung hoặc điều khiển chu kỳ.

Rơ le lập trình và bộ điều khiển logic Crouzet xử lý nhiều đầu vào theo chương trình. Thiết bị phù hợp khi hệ thống có nhiều điều kiện liên động và cần thay đổi thuật toán điều khiển.

Việc phân biệt ba nhóm này giúp tránh mua sai thiết bị. Một rơ le thời gian không thể thay thế đầy đủ chức năng giám sát mất pha hoặc quá dòng.

Vì sao nên sử dụng rơ le điều khiển Crouzet?

Ưu điểm đáng chú ý của sản phẩm nằm ở danh mục chức năng chuyên biệt. Người dùng có thể chọn đúng rơ le cho nguồn ba pha, điện áp, dòng điện, mức hoặc tốc độ.

Thiết kế gắn DIN rail giúp sản phẩm dễ bố trí trong tủ điện. Núm điều chỉnh và đèn trạng thái hỗ trợ kỹ thuật viên kiểm tra nhanh khi vận hành.

Khả năng phát hiện lỗi sớm giúp giảm thời gian dừng máy ngoài kế hoạch. Rơ le cũng hỗ trợ bảo vệ động cơ, bơm và thiết bị điện trước những điều kiện khó nhận biết bằng mắt thường.

Danh mục và thông số mới nhất có thể tham khảo tại trang Monitoring Relays của Crouzet.
