Quạt ly tâm CHAYSOL – Dòng quạt DA cho hệ thống thông gió công nghiệp

Quạt ly tâm CHAYSOL là một trong những nhóm sản phẩm nổi bật của CHAYSOL, được phát triển cho các hệ thống cần vận chuyển không khí với lưu lượng ổn định và khả năng vượt qua trở lực của đường ống. Khác với quạt hướng trục, dòng khí trong quạt ly tâm được hút vào khu vực tâm bánh công tác, sau đó thay đổi hướng và được đẩy ra ngoài nhờ lực ly tâm sinh ra khi bánh công tác quay.

CHAYSOL phát triển nhiều dòng quạt ly tâm áp suất thấp, trong đó series DA xuất hiện phổ biến với nhiều kích thước và cấu hình motor khác nhau. Tài liệu sản phẩm CHAYSOL ghi nhận các dòng DA, DA 2V, DA 3V, DA C, DA C 3V, DA RE và DA RE 3V, cho phép lựa chọn cấu hình phù hợp với yêu cầu tốc độ và kiểu motor của từng hệ thống.

Quạt ly tâm CHAYSOL hoạt động theo nguyên lý nào

Nguyên lý của Quạt ly tâm CHAYSOL dựa trên chuyển động quay của bánh công tác. Khi motor truyền chuyển động đến bánh quạt, không khí được hút vào vùng trung tâm. Các cánh quạt tác động lên dòng khí và làm tăng vận tốc trước khi không khí được đẩy về phía vỏ xoắn và thoát ra cửa đẩy.

Dòng khí đi vào theo phương gần song song với trục quay nhưng rời bánh công tác theo hướng gần vuông góc với trục. Đây là đặc điểm cơ bản tạo nên sự khác biệt giữa quạt ly tâm và quạt hướng trục.

Nhờ khả năng tạo áp suất tốt hơn quạt hướng trục trong nhiều điều kiện vận hành, Quạt ly tâm CHAYSOL thích hợp với hệ thống đường ống, thiết bị HVAC, máy xử lý không khí và các cụm máy có bộ lọc hoặc những thành phần gây tổn thất áp suất.

Dòng DA là nhóm Quạt ly tâm CHAYSOL phổ biến

Một trong những series quan trọng của CHAYSOL là DA. Các tài liệu kỹ thuật mô tả DA là dòng quạt ly tâm truyền động trực tiếp và có nhiều kích thước khác nhau, bao gồm những size như DA 7/7, DA 7/9, DA 9/7, DA 9/9, DA 10/8, DA 10/10, DA 12/9 và DA 12/12.

Danh mục sản phẩm hiện có trên thị trường cũng ghi nhận nhiều model cụ thể như DA 7/7 4P VR 147W – 5128978300, DA 9/7 4P VR 373W – V700033, DA 10/10 6P VR 245W – V700060, DA 10/10 6P VR 373W – V700066, DA 12/9 6P VR 550W – V700070 và DA 12/12 6P VR 550W – 5128995800.

Việc có nhiều size và nhiều cấu hình motor cho phép Quạt ly tâm CHAYSOL đáp ứng những điểm làm việc khác nhau. Tuy nhiên đây cũng là lý do người sử dụng cần xác định đầy đủ model trước khi đặt hàng, bởi hai quạt cùng kích thước DA 10/10 vẫn có thể khác công suất motor, số cực hoặc kiểu cấu tạo.

Cấu tạo đặc trưng của Quạt ly tâm CHAYSOL

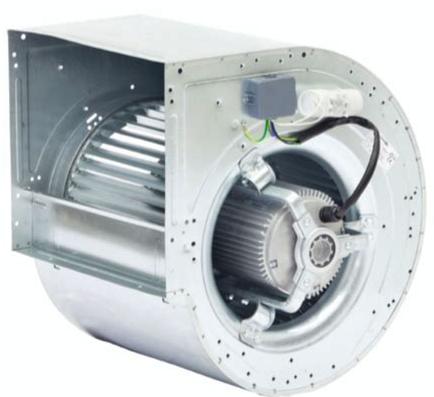

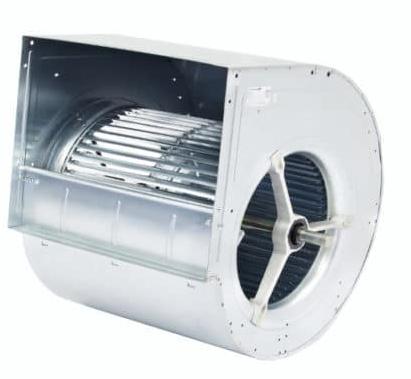

Một cụm Quạt ly tâm CHAYSOL thường gồm bánh công tác, vỏ quạt, motor và hệ thống giá đỡ. Với dòng direct drive, motor được tích hợp trực tiếp vào cụm quạt nên kết cấu tương đối gọn và hạn chế số lượng bộ phận truyền động trung gian.

Bánh công tác là thành phần trực tiếp tạo chuyển động cho không khí. Hình dạng cánh ảnh hưởng tới lưu lượng, áp suất, độ ồn và hiệu suất của quạt. Với dòng DA, các tài liệu mô tả đây là nhóm quạt ly tâm áp suất thấp, nhiều phiên bản sử dụng bánh công tác cánh cong về phía trước.

Vỏ quạt có nhiệm vụ thu dòng khí từ bánh công tác và hướng nó về cửa đẩy. Hình dạng vỏ xoắn đóng vai trò quan trọng trong việc chuyển một phần động năng của dòng khí thành áp suất.

Motor cung cấp năng lượng cơ học cho bánh công tác. Công suất motor, số cực và tốc độ quay là những thông số cần kiểm tra khi lựa chọn hoặc thay thế Quạt ly tâm CHAYSOL.

Quạt ly tâm áp suất thấp CHAYSOL phù hợp với hệ thống nào

Quạt ly tâm CHAYSOL được hãng phát triển chủ yếu cho nhóm ứng dụng áp suất thấp và thông gió công nghiệp. CHAYSOL được các nguồn phân phối công nghiệp mô tả là nhà sản xuất low-pressure centrifugal fans cùng axial fans, fan cabinets và các thành phần quạt khác.

Dạng quạt này phù hợp với các hệ thống cần di chuyển lượng không khí lớn qua một mức trở lực nhất định, chẳng hạn đường ống HVAC, bộ lọc không khí, bộ trao đổi nhiệt hoặc cụm xử lý khí.

Trong các máy công nghiệp, quạt có thể đóng vai trò tạo dòng khí làm mát, hút khí nóng hoặc tuần hoàn không khí. Vì vậy Quạt ly tâm CHAYSOL thường không hoạt động độc lập mà được tích hợp vào một hệ thống lớn hơn.

Khả năng tạo áp suất của Quạt ly tâm CHAYSOL

Điểm mạnh của cấu trúc ly tâm nằm ở khả năng duy trì dòng khí khi hệ thống xuất hiện trở lực. Đường ống càng dài, số lượng co nối càng nhiều hoặc càng có nhiều bộ lọc thì tổn thất áp suất càng tăng.

Một Quạt ly tâm CHAYSOL được lựa chọn đúng phải tạo được mức áp suất phù hợp để bù lại tổn thất này tại lưu lượng yêu cầu. Nếu chỉ chọn quạt dựa vào công suất motor mà không xét đến đường đặc tính, hệ thống có thể gặp tình trạng thiếu lưu lượng.

Ví dụ hai model cùng sử dụng motor 550 W vẫn có thể có đường đặc tính khác nhau do kích thước bánh công tác, tốc độ và thiết kế cánh khác nhau. Vì vậy, lưu lượng và áp suất luôn cần được xem xét đồng thời khi chọn quạt.

Quạt ly tâm CHAYSOL DA 7/7

DA 7/7 là một trong những kích thước được ghi nhận trong danh mục CHAYSOL. Thị trường hiện có các biến thể như DA 7/7 4P VR 147W – 5128978300, DA 7/7 6P VR 72W – 5128975600, DA7/7 NT – V605152 và DA7/7 CM – V710011.

Sự khác nhau giữa các biến thể cho thấy size DA 7/7 chỉ phản ánh một phần cấu hình quạt. Người mua vẫn cần kiểm tra kiểu motor, công suất, số cực và part number cụ thể trước khi đặt hàng. Khi thay thế quạt cũ, nên sử dụng mã đầy đủ trên nameplate thay vì chỉ gửi thông tin “CHAYSOL DA 7/7”.

Quạt ly tâm CHAYSOL DA 9/7 và DA 9/9

Hai kích thước thường gặp tiếp theo là DA 9/7 và DA 9/9. Các model được ghi nhận gồm DA 9/7 373W 4P – V700033, DA 9/7 245W 6P – 72700012, DA 9/9 NT – V600005 và DA 9/9 CM – V700041.

Các phiên bản 4P và 6P sử dụng motor có tốc độ danh định khác nhau. Do đó, ngay cả khi hình dạng bên ngoài gần giống nhau, đặc tính khí động của quạt vẫn có thể thay đổi. Đây là một điểm rất quan trọng khi nhà máy cần thay Quạt ly tâm CHAYSOL nhưng model cũ đã sử dụng trong thời gian dài.

Quạt ly tâm CHAYSOL DA 10/10

DA 10/10 là một trong những size có khá nhiều cấu hình trên thị trường. Một số model có thể gặp gồm DA10/10NT – V600007, DA 10/10 245W 6P 3V – V710060, DA 10/10 4P 373W – 5128996700 và DA 10/10 6P VR 373W – V700066.

Ngoài công suất và số cực, ký hiệu phía sau model còn có thể thể hiện loại motor hoặc dạng cấu tạo. Vì vậy khi xin báo giá Quạt ly tâm CHAYSOL DA 10/10, thông tin đầy đủ sẽ giúp hạn chế việc nhà cung cấp chào nhầm phiên bản.

Quạt ly tâm CHAYSOL DA 12/12

Đối với các hệ thống cần kích thước quạt lớn hơn, CHAYSOL có dòng DA 12/12. Các dữ liệu sản phẩm hiện có ghi nhận DA12/12NT – V600009, DA 12/12 6P VR 550W – 5128995800 và một số cấu hình công suất lớn hơn tùy phiên bản.

Khi chuyển từ quạt size nhỏ sang size lớn hơn, không thể mặc định rằng lưu lượng sẽ tăng theo một tỷ lệ cố định. Tốc độ quay, thiết kế bánh công tác và đặc tính hệ thống đều ảnh hưởng đến điểm làm việc thực tế. Vì vậy việc thay một Quạt ly tâm CHAYSOL DA 12/12 cần dựa vào thông tin kỹ thuật của thiết bị cũ hoặc bản vẽ hệ thống.

Motor của Quạt ly tâm CHAYSOL

Motor ảnh hưởng trực tiếp tới tốc độ bánh công tác và khả năng tạo lưu lượng của quạt. Trong danh mục CHAYSOL có thể gặp các cấu hình motor với công suất từ vài chục watt đến hàng trăm watt hoặc trên 1 kW tùy size quạt.

Số cực motor cũng cần được chú ý. Motor 4P và motor 6P không tạo cùng tốc độ quay ở cùng tần số nguồn điện. Vì vậy hai model có cùng kích thước cánh nhưng khác số cực có thể tạo ra hiệu suất hoàn toàn khác.

Khi cần thay motor riêng cho Quạt ly tâm CHAYSOL, nên kiểm tra cả công suất, điện áp, tần số, số pha, tốc độ, kích thước trục và kiểu gá lắp.

Vì sao không nên chọn Quạt ly tâm CHAYSOL chỉ theo công suất

Một lỗi khá phổ biến khi đặt mua quạt công nghiệp là sử dụng duy nhất công suất motor để xác định model. Cách này có thể dẫn đến lựa chọn sai. Motor 550 W chỉ cho biết khả năng cung cấp công suất cơ học nhất định. Nó không thể hiện chính xác lưu lượng và áp suất mà quạt tạo ra.

Một model Quạt ly tâm CHAYSOL DA 10/8 550 W và một model khác sử dụng cùng motor 550 W vẫn có thể cho đường đặc tính khác nhau. Do đó khi cần thay quạt, model và part number phải được ưu tiên trước công suất motor.

Đường đặc tính giúp lựa chọn Quạt ly tâm CHAYSOL chính xác hơn

Tài liệu kỹ thuật CHAYSOL thể hiện mỗi model quạt có đường đặc tính riêng liên hệ giữa lưu lượng và áp suất. Ngoài ra, catalog còn cung cấp kích thước và các thông tin về đặc tính âm học. Khi trở lực hệ thống thay đổi, điểm làm việc của quạt sẽ di chuyển trên đường đặc tính.

Nếu trở lực tăng, lưu lượng thường giảm. Ngược lại, với đường ống thông thoáng hơn, lưu lượng có thể tăng nhưng motor cũng cần được kiểm tra để tránh vận hành ngoài vùng phù hợp.

Đó là lý do Quạt ly tâm CHAYSOL nên được lựa chọn dựa trên điểm làm việc thực tế chứ không chỉ dựa trên kích thước vật lý.

Ứng dụng của Quạt ly tâm CHAYSOL trong HVAC

Hệ thống HVAC thường có đường ống, bộ lọc và các bộ trao đổi nhiệt tạo ra trở lực cho dòng không khí. Quạt ly tâm CHAYSOL có thể được sử dụng để tạo lưu lượng cần thiết qua các thành phần này.

Trong AHU hoặc các cụm xử lý không khí, quạt có thể đảm nhiệm vai trò cấp hoặc hồi khí. Tùy thiết kế, quạt được tích hợp vào một module riêng hoặc lắp trực tiếp bên trong cụm máy.

Khi thay quạt trong thiết bị HVAC cũ, ngoài thông số khí động còn cần kiểm tra kích thước cửa hút, cửa đẩy và vị trí motor.

Ứng dụng trong máy móc và thiết bị công nghiệp

Nhiều Quạt ly tâm CHAYSOL được sử dụng dưới dạng linh kiện OEM trong máy công nghiệp. Quạt có thể tạo dòng khí làm mát cho một khu vực, hút nhiệt từ khoang máy hoặc vận chuyển không khí qua bộ trao đổi nhiệt.

Ở những ứng dụng này, kích thước lắp đặt đặc biệt quan trọng. Một quạt có thông số gần tương đương nhưng khác vị trí cửa đẩy hoặc chân đế vẫn có thể không lắp vừa vào thiết bị.

Do đó, ngoài nameplate, khách hàng nên cung cấp hình ảnh tổng thể và kích thước cơ khí khi cần tìm quạt thay thế.

Hướng quay và vị trí cửa đẩy của Quạt ly tâm CHAYSOL

Với quạt ly tâm, hướng quay và vị trí cửa đẩy ảnh hưởng trực tiếp đến khả năng lắp đặt trong hệ thống. Một Quạt ly tâm CHAYSOL có cùng size và motor nhưng hướng cửa đẩy khác có thể không thể kết nối với đường ống hiện hữu.

Khi cần báo giá, hình chụp từ phía motor và hình chụp toàn bộ vỏ quạt sẽ giúp xác định cấu hình tốt hơn. Nếu còn bản vẽ của máy, nên cung cấp thêm bản vẽ để đối chiếu các kích thước quan trọng.

Thay thế Quạt ly tâm CHAYSOL cũ

Với thiết bị CHAYSOL đã sử dụng lâu năm, một số model có thể không còn được phân phối rộng rãi hoặc mã tham chiếu đã thay đổi.

Trong trường hợp này, bước đầu tiên là ghi lại toàn bộ thông tin trên nameplate. Model, reference number, công suất motor, số cực, điện áp và tần số cần được giữ nguyên để đối chiếu.

Sau đó mới so sánh lưu lượng, áp suất và kích thước cơ khí của model thay thế. Không nên chọn một model mới chỉ vì hình dạng bên ngoài tương tự. Đặc tính khí động và motor của quạt mới cần đáp ứng yêu cầu của hệ thống cũ.

Bảo trì Quạt ly tâm CHAYSOL

Trong quá trình hoạt động, bụi bẩn có thể tích tụ trên bánh công tác của Quạt ly tâm CHAYSOL. Nếu lớp bụi phân bố không đều, bánh công tác có thể mất cân bằng và gây rung. Do đó cần vệ sinh quạt định kỳ, đặc biệt ở các hệ thống làm việc trong môi trường nhiều bụi.

Vòng bi và motor cũng cần được kiểm tra khi xuất hiện tiếng ồn bất thường hoặc nhiệt độ tăng cao. Các liên kết cơ khí, chân đế và bulông nên được kiểm tra độ chắc chắn để hạn chế rung truyền sang hệ thống.

Bảo trì đúng cách giúp quạt duy trì hiệu suất và giảm nguy cơ dừng máy đột ngột.

Những thông tin cần gửi khi hỏi giá Quạt ly tâm CHAYSOL

Để xác định nhanh và chính xác Quạt ly tâm CHAYSOL, tốt nhất nên cung cấp model và reference number đầy đủ trên tem thiết bị. Ví dụ thay vì chỉ ghi “CHAYSOL DA 10/10”, nên cung cấp dạng CHAYSOL DA 10/10 – 373W – 4P – Ref. 5128996700 nếu đây là thông tin ghi trên quạt.

Nếu không đọc được đầy đủ tem, có thể bổ sung hình ảnh quạt, hình motor, đường kính cửa hút, kích thước cửa đẩy và kích thước chân lắp. Với quạt dùng trong máy nhập khẩu, tên và model của máy cũng là dữ liệu hữu ích để đối chiếu.

Quạt ly tâm CHAYSOL tại Việt Nam

Nhu cầu tìm kiếm Quạt ly tâm CHAYSOL tại Việt Nam thường tập trung vào việc thay thế quạt đang hoạt động trong máy móc, hệ thống HVAC và thiết bị xử lý không khí.

Các series DA với nhiều kích thước như DA 7/7, DA 9/7, DA 9/9, DA 10/8, DA 10/10, DA 12/9 và DA 12/12 là những dòng thường gặp trong tài liệu và danh mục sản phẩm CHAYSOL.
