Quạt công nghiệp CHAYSOL – Thiết bị thông gió cho nhà máy và hệ thống HVAC
Quạt công nghiệp CHAYSOL là nhóm thiết bị thông gió được sử dụng trong nhiều hệ thống cần cấp khí, hút khí, tuần hoàn không khí hoặc tạo dòng khí cưỡng bức. CHAYSOL phát triển nhiều cấu hình quạt khác nhau, từ quạt ly tâm áp suất thấp, quạt hướng trục, quạt lắp đường ống đến quạt hộp, cho phép lựa chọn thiết bị phù hợp với từng đặc điểm của hệ thống.
Khác với các loại quạt dân dụng thông thường, quạt công nghiệp CHAYSOL được thiết kế hướng đến khả năng vận hành liên tục trong môi trường kỹ thuật. Các thông số như lưu lượng khí, cột áp, tốc độ quay, công suất motor, điện áp, kích thước cánh và kiểu lắp đặt đều cần được xác định trước khi lựa chọn model. Chính vì vậy, CHAYSOL có nhiều series và cấu hình nhằm đáp ứng những yêu cầu thông gió khác nhau trong nhà máy, tủ máy, hệ thống HVAC và thiết bị công nghiệp.

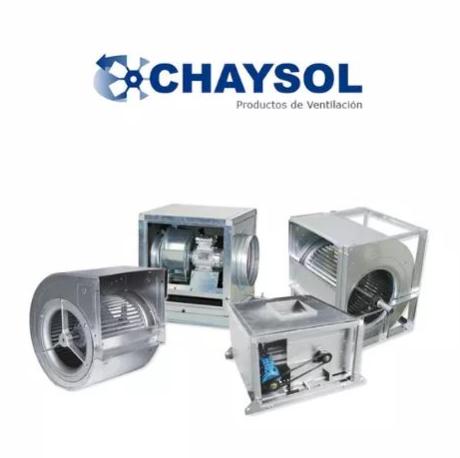

CHAYSOL phát triển quạt công nghiệp theo nhiều cấu hình khác nhau
Danh mục sản phẩm CHAYSOL không giới hạn ở một loại quạt cố định. Hãng được biết đến với các dòng quạt ly tâm áp suất thấp, quạt hướng trục, bánh công tác ZEPHYR, cánh quạt PVC và các dạng quạt hộp ly tâm.
Điểm đáng chú ý của quạt công nghiệp CHAYSOL là một dòng quạt có thể xuất hiện với nhiều biến thể khác nhau về kích thước, công suất motor, số cực, tốc độ, kiểu truyền động và kết cấu đầu hút – đầu đẩy. Do đó, khi thay thế quạt đang sử dụng, chỉ biết tên CHAYSOL thường chưa đủ mà cần kiểm tra cả type và mã sản phẩm trên nameplate.
Một số model thực tế trên thị trường như DA 7/7, DA 9/7, DA 9/9, DA 10/10, DA 12/12, DA 15/15 và DA 18/18 cho thấy CHAYSOL phát triển dòng DA với khá nhiều kích thước và cấu hình. Các phiên bản có thể đi kèm những ký hiệu NT, RTC, R2TC, CM/AL hoặc thông tin công suất và số cực motor.

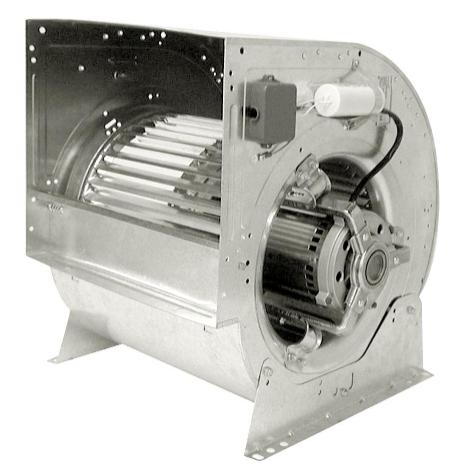

Quạt ly tâm CHAYSOL cho hệ thống cần áp suất ổn định
Trong các hệ thống đường ống có trở lực, quạt ly tâm CHAYSOL là nhóm sản phẩm đáng chú ý. Không khí được hút vào khu vực tâm bánh công tác, sau đó được tăng tốc và chuyển hướng qua cánh quạt trước khi thoát ra phía cửa đẩy. Cấu tạo này phù hợp với những hệ thống cần kết hợp lưu lượng khí với áp suất tĩnh để đẩy không khí qua đường ống, bộ lọc hoặc các thiết bị xử lý khí.
Các dòng quạt ly tâm CHAYSOL được ghi nhận gồm nhiều series như DA-NT, DA-RT, DA-RTCE, DA-R3TC, DA-N2T, DA-RTC, DA-R2TC và DA-R2TCE. Bên cạnh quạt một cửa hút, CHAYSOL còn có những cấu hình hai cửa hút thuộc nhóm SA/SAP.
Sự đa dạng này giúp quạt công nghiệp CHAYSOL có thể được tích hợp vào nhiều thiết kế máy khác nhau. Với một hệ thống cần lưu lượng tương đối lớn nhưng phải thắng được tổn thất áp suất trên đường ống, việc sử dụng quạt ly tâm thường phù hợp hơn so với chỉ lựa chọn thiết bị dựa trên đường kính cánh.
Dòng quạt DA CHAYSOL
DA là một trong những nhóm model xuất hiện khá phổ biến của CHAYSOL. Ví dụ có thể gặp DA 10/10 550W 4P, DA 9/7 373W 4P, DA 12/9, DA 12/12, DA 15/15 RTC hoặc DA 18/18 NT.
Tuy nhiên, hai quạt cùng được gọi DA 10/10 chưa chắc có thể thay thế trực tiếp cho nhau. Công suất motor, số cực, điện áp, chiều quay, kết cấu cánh, dạng truyền động và vị trí đầu ra có thể khác nhau. Vì vậy khi báo giá hoặc tìm model thay thế quạt công nghiệp CHAYSOL, cần sử dụng đầy đủ thông tin trên nhãn thiết bị.
Quạt hướng trục CHAYSOL cho nhu cầu lưu lượng khí lớn
Bên cạnh quạt ly tâm, CHAYSOL còn sản xuất quạt hướng trục CHAYSOL. Dòng khí của quạt hướng trục di chuyển gần song song với trục quay của cánh, nhờ đó thiết bị có khả năng tạo lưu lượng khí lớn trong một kết cấu tương đối gọn.
Quạt hướng trục thường phù hợp với những vị trí cần cấp hoặc hút lượng không khí lớn nhưng hệ thống không yêu cầu cột áp quá cao. Trong môi trường công nghiệp, dạng quạt này có thể được sử dụng cho thông gió khu vực máy móc, phòng kỹ thuật, không gian sản xuất hoặc kết hợp trong các cụm HVAC.
Việc lựa chọn quạt công nghiệp CHAYSOL dạng hướng trục vẫn phải dựa trên đường đặc tính quạt. Chỉ sử dụng đường kính cánh hoặc công suất motor để chọn thiết bị có thể dẫn đến tình trạng lưu lượng thực tế không đạt yêu cầu sau khi quạt được lắp vào hệ thống.
Quạt lắp đường ống CHAYSOL giúp tối ưu không gian
Một cấu hình khác trong danh mục của CHAYSOL là dòng quạt VT, được cung cấp theo dạng quạt lắp trên đường ống. Một số model được ghi nhận như VT 100 S, VT 160 S, VT 200 S và VT 250.
Đặc điểm của dạng quạt này là thiết kế thuận tiện cho những hệ thống cần đưa quạt trực tiếp vào tuyến ống. Thay vì xây dựng riêng một cụm quạt lớn bên ngoài, kỹ sư có thể bố trí quạt tại vị trí thích hợp của hệ thống để hỗ trợ hút hoặc cấp không khí.
Trong các dự án cải tạo hệ thống, quạt công nghiệp CHAYSOL dạng inline cũng có lợi thế về không gian. Tuy nhiên kích thước kết nối, lưu lượng, áp suất và hướng lắp đặt cần được kiểm tra kỹ trước khi chọn model mới.
Quạt hộp CHAYSOL và các series UPE
CHAYSOL còn phát triển dạng quạt hộp để việc tích hợp vào hệ thống HVAC và các cụm máy trở nên thuận tiện hơn. Một số cấu hình được ghi nhận với series UPE, chẳng hạn UPE 7/7, UPE 9/9, UPE 10/10 và UPE 12/12.
Với kết cấu quạt nằm bên trong vỏ hộp, dòng UPE phù hợp cho các hệ thống cần một module thông gió tương đối hoàn chỉnh. Phần vỏ cũng hỗ trợ việc tổ chức luồng khí và kết nối quạt với hệ thống đường ống.
Các biến thể như UPE CM-DE, UPE CM-CO, UPA, UPM, UPDN và UPDM cho thấy CHAYSOL phát triển nhiều dạng fan box khác nhau thay vì chỉ sử dụng một thiết kế duy nhất cho mọi ứng dụng.
Motor là yếu tố quan trọng của quạt công nghiệp CHAYSOL
Motor quyết định trực tiếp đến tốc độ quay và khả năng vận hành của quạt. Trong các model CHAYSOL có thể gặp nhiều cấu hình motor với công suất và số cực khác nhau như 245 W, 373 W, 550 W, 736 W, 750 W, 1.100 W hoặc 2.200 W, tùy model và kích thước quạt.
Số cực motor cũng là thông tin cần đặc biệt lưu ý. Motor 4P và 6P tạo tốc độ quay danh định khác nhau, vì vậy dù hai quạt có cùng kích thước bánh công tác, đặc tính lưu lượng và áp suất vẫn có thể không giống nhau.
Khi cần tìm motor quạt CHAYSOL thay thế, không nên chỉ lấy thông tin công suất. Điện áp, tần số, số pha, tốc độ, kiểu lắp, kích thước trục, chiều quay và kết cấu cơ khí của motor đều cần được đối chiếu với thiết bị hiện hữu.
Lựa chọn quạt công nghiệp CHAYSOL theo điểm làm việc
Một chiếc quạt chỉ thực sự phù hợp khi điểm làm việc của nó đáp ứng được lưu lượng và áp suất mà hệ thống yêu cầu. Vì vậy bước đầu tiên khi chọn quạt công nghiệp CHAYSOL là xác định lượng không khí cần vận chuyển trong một đơn vị thời gian.
Sau đó cần tính hoặc ước lượng tổn thất áp suất của toàn bộ hệ thống. Đường ống dài, nhiều co, van gió, lưới lọc hoặc bộ trao đổi nhiệt đều làm tăng trở lực. Khi trở lực tăng, lưu lượng thực tế của quạt cũng thay đổi.
Đây là lý do tại sao hai model cùng có motor 550 W không thể mặc định là tương đương nhau. Bánh công tác, tốc độ, hình dạng cánh và kích thước vỏ quyết định đường đặc tính của từng quạt.
Kiểm tra điện áp và tần số
Thông số điện phải phù hợp với nguồn điện của nhà máy. Các model quạt công nghiệp CHAYSOL trên thị trường có thể tồn tại dưới nhiều cấu hình điện áp khác nhau, vì vậy cần kiểm tra trực tiếp nameplate trước khi đặt hàng.
Kiểm tra chiều quay
Chiều quay ảnh hưởng trực tiếp đến kết cấu và hướng đẩy của quạt ly tâm. Trong trường hợp thay thế quạt cũ, ảnh nameplate và hình chụp tổng thể thiết bị giúp giảm đáng kể nguy cơ chọn nhầm chiều quay hoặc vị trí cửa gió.
Kiểm tra kích thước lắp đặt
Đối với thiết bị OEM hoặc quạt nằm sâu bên trong máy, kích thước cơ khí quan trọng không kém thông số lưu lượng. Khoảng cách chân đế, kích thước mặt bích, đường kính trục, vị trí motor và không gian tháo lắp đều nên được kiểm tra trước khi lựa chọn quạt CHAYSOL thay thế.
Ứng dụng của quạt công nghiệp CHAYSOL
Nhờ có nhiều cấu hình ly tâm, hướng trục, inline và fan box, quạt công nghiệp CHAYSOL có thể được tích hợp vào nhiều hệ thống cần xử lý dòng không khí. Thiết bị có thể đảm nhận nhiệm vụ cấp khí tươi, hút khí, tuần hoàn không khí, giải nhiệt cho máy móc hoặc tạo dòng khí cưỡng bức trong các cụm thiết bị.
Trong hệ thống HVAC, quạt có thể tham gia quá trình vận chuyển không khí qua đường ống và các bộ phận xử lý khí. Với máy móc công nghiệp, quạt có thể được sử dụng như một thành phần OEM, vì vậy model và kích thước lắp đặt của thiết bị thay thế phải tương thích với thiết kế ban đầu.
Các dòng quạt công nghiệp CHAYSOL cũng phù hợp cho nhiều ngành sản xuất có nhu cầu kiểm soát và lưu chuyển không khí liên tục. Việc xác định đúng điều kiện vận hành giúp quạt hoạt động ổn định hơn, đồng thời hạn chế tình trạng quá tải hoặc thiếu lưu lượng.
Phụ tùng quạt CHAYSOL phục vụ bảo trì thiết bị
Không phải trường hợp hỏng hóc nào cũng cần thay toàn bộ quạt. Một số hệ thống có thể bảo trì bằng cách thay motor, vòng bi, mặt bích, chân đế hoặc các thành phần cơ khí liên quan.
Danh mục phụ tùng CHAYSOL trên thị trường có ghi nhận bearing, flange, mounting legs, fan belt cùng nhiều chi tiết khác dành cho từng model.
Khi đặt phụ tùng quạt CHAYSOL, cần cung cấp part number của linh kiện nếu có. Trường hợp không còn mã phụ tùng, nên sử dụng model quạt hoàn chỉnh, serial, hình ảnh nameplate và hình chi tiết cần thay để đối chiếu.
Một số series quạt CHAYSOL thường gặp
Trong danh mục CHAYSOL có thể gặp các dòng DA-NT, DA-RTC, DA-R2TC, DA-R3TC, SA, SAP, VT, VCR và UPE. Mỗi series hướng đến một dạng cấu hình quạt hoặc kiểu lắp khác nhau.
Ngoài tên series, CHAYSOL còn sử dụng mã sản phẩm cụ thể. Ví dụ thị trường ghi nhận các mã như V700063 – DA 10/10 550W 4P, V710033 – DA 9/7 373W 4P, V630013 – DA 18/18 RTC, V610011 – DA 15/15 N2T và V640007 – DA 10/10 R2TC.
Các model trên nên được xem là ví dụ nhận diện dòng sản phẩm. Khi cần báo giá, thông tin chính xác nhất vẫn là mã trên nameplate của quạt đang sử dụng.
Quạt công nghiệp CHAYSOL cho nhu cầu thay thế thiết bị hiện hữu
Đối với nhà máy đã sử dụng CHAYSOL nhiều năm, một khó khăn thường gặp là mã sản phẩm cũ không còn xuất hiện trong danh mục mới hoặc chỉ còn thông tin series. Trong trường hợp này, việc xác định thiết bị thay thế nên bắt đầu từ thông số của quạt cũ thay vì lựa chọn một model có hình dáng tương tự.
Tên model, part number, điện áp, công suất motor, số cực, kích thước quạt và ảnh nameplate là những thông tin quan trọng để đối chiếu. Nếu có thêm bản vẽ kích thước hoặc thông số lưu lượng – áp suất, khả năng xác định đúng model sẽ cao hơn.
Đối với quạt công nghiệp CHAYSOL nằm trong một máy OEM, cần đặc biệt kiểm tra không gian lắp đặt. Một model có lưu lượng tương đương nhưng khác kích thước mặt bích hoặc hướng cửa đẩy vẫn có thể không lắp được vào máy hiện hữu.
Quạt công nghiệp CHAYSOL tại Việt Nam
Nhu cầu đối với CHAYSOL Việt Nam chủ yếu tập trung vào quạt công nghiệp, quạt ly tâm, quạt hướng trục, motor và phụ tùng phục vụ bảo trì hệ thống. Với những thiết bị đã vận hành lâu năm, việc nhận diện chính xác model giúp quá trình tìm hàng và thay thế diễn ra thuận lợi hơn.
Khi cần lựa chọn Quạt công nghiệp CHAYSOL, khách hàng nên chuẩn bị tối thiểu model hoặc part number của quạt. Nếu cần thay thế thiết bị cũ, nên bổ sung ảnh nameplate, ảnh tổng thể, điện áp, công suất motor và kích thước kết nối. Những thông tin này giúp xác định đúng cấu hình và hạn chế nhầm lẫn giữa các phiên bản có hình dáng gần giống nhau.
