Giá đỡ Encoder Leine Linde được sử dụng để định vị encoder chính xác trên động cơ hoặc khung máy. Phụ kiện giúp duy trì sự ổn định cơ khí và tạo điều kiện thuận lợi cho việc lắp đặt, bảo dưỡng hoặc thay thế thiết bị.

Bộ chuyển đổi tín hiệu và thiết bị giao tiếp Encoder Leine Linde

Bên cạnh phụ kiện cơ khí, Leine Linde còn cung cấp những thiết bị điện tử giúp mở rộng khả năng tích hợp của encoder vào hệ thống tự động hóa.

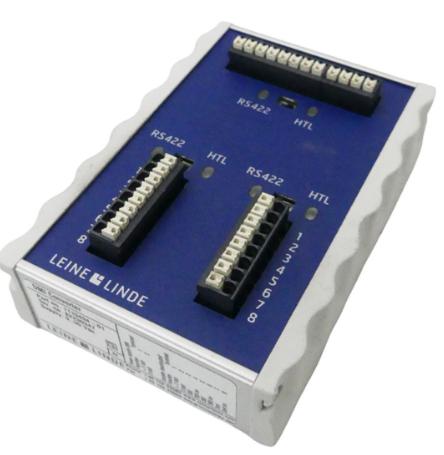

Bộ chuyển đổi tín hiệu DMI Converter Leine Linde

DMI Converter được sử dụng để chuyển đổi hoặc phân chia tín hiệu từ Incremental Encoder, hỗ trợ những ứng dụng cần sử dụng tín hiệu encoder cho nhiều bộ điều khiển hoặc giao diện điện khác nhau.

Thiết bị có khả năng làm việc với tín hiệu HTL và RS422 tùy cấu hình, giúp tăng tính linh hoạt khi kết nối hệ thống hiện hữu với thiết bị mới. DMI Converter được thiết kế lắp trên thanh DIN, phù hợp với tủ điện điều khiển công nghiệp.

Bộ chuyển đổi tín hiệu FU252 và FU210 Leine Linde

Các thiết bị chuyển đổi tín hiệu thuộc nhóm FU được sử dụng trong những ứng dụng cần xử lý tín hiệu tần số từ encoder để chuyển sang dạng tín hiệu phù hợp cho bộ điều khiển hoặc hệ thống giám sát.

Chức năng đầu vào, đầu ra và khả năng xử lý cụ thể của từng thiết bị cần được đối chiếu theo datasheet. Đây là giải pháp hữu ích khi hệ thống hiện hữu không có giao diện tiếp nhận trực tiếp tín hiệu encoder.

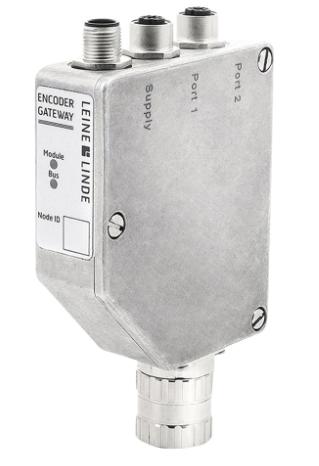

Gateway truyền thông công nghiệp Leine Linde

Trong một số hệ thống tự động hóa, encoder cần truyền dữ liệu đến PLC thông qua mạng truyền thông công nghiệp. Leine Linde cung cấp các thiết bị Gateway cho phép chuyển đổi dữ liệu từ encoder có giao diện EnDat sang những chuẩn truyền thông khác.

Các dòng Gateway được hãng cung cấp gồm CANopen, PROFIBUS, PROFINET và EtherNet/IP. Việc sử dụng thiết bị phù hợp giúp tích hợp encoder vào mạng điều khiển mà không phải thay đổi toàn bộ cấu trúc hệ thống.

Một số mã phụ kiện và thiết bị Encoder Leine Linde

Dưới đây là các mã được ghi nhận trong tài liệu kỹ thuật và danh mục tải xuống chính hãng của Leine Linde.

Lưu ý: Danh sách gồm cả phụ kiện cơ khí và thiết bị điện tử giao tiếp Encoder. Các mã cần được kiểm tra lại cấu hình, tính tương thích và tình trạng cung cấp trước khi đặt hàng.

Phụ kiện Leine Linde trong hoạt động bảo trì và thay thế Encoder

Tại các nhà máy sản xuất, sự cố của hệ thống encoder không phải lúc nào cũng bắt nguồn từ bộ mã hóa. Trong nhiều trường hợp, nguyên nhân có thể liên quan đến khớp nối bị mòn, đầu nối lỏng, cáp tín hiệu đứt ngầm hoặc phụ kiện cố định không đảm bảo yêu cầu cơ khí.

Đối với dây chuyền thép hoặc nhà máy giấy, việc chuẩn bị sẵn các phụ kiện thường xuyên sử dụng còn giúp rút ngắn thời gian bảo trì. Những bộ phận như cáp kết nối, khớp nối trục và giá đỡ thường có chi phí thấp hơn nhiều so với việc thay mới toàn bộ cụm encoder khi chưa xác định đúng lỗi.

Cách lựa chọn phụ kiện Encoder Leine Linde đúng thông số

Để xác định phụ kiện phù hợp, trước tiên cần biết chính xác model và part number của encoder đang sử dụng. Đây là thông tin quan trọng để đối chiếu với danh mục phụ kiện được hãng khuyến nghị.

Với phụ kiện cơ khí, cần kiểm tra kích thước trục, kiểu kết nối, kích thước gá lắp và giới hạn tốc độ quay. Nếu sử dụng khớp nối, phải xem xét độ cứng xoắn và khả năng bù sai lệch. Đối với giá đỡ hoặc tay chống xoay, cần đảm bảo tương thích với kết cấu encoder và vị trí lắp đặt thực tế.

Với phụ kiện điện, những thông tin cần xác định gồm điện áp, chuẩn tín hiệu, số chân đầu nối, sơ đồ đấu dây, chiều dài cáp và giao thức truyền thông. Đặc biệt, các thiết bị chuyển đổi tín hiệu phải tương thích với cả en

coder đầu vào và bộ điều khiển phía sau.

Khi thay thế phụ kiện cho thiết bị đã ngừng sản xuất, nên đối chiếu tài liệu kỹ thuật của mã cũ với sản phẩm hiện hành. Điều này giúp tránh tình trạng phụ kiện có thể lắp cơ khí nhưng không đáp ứng yêu cầu vận hành hoặc kết nối điện.

Phụ kiện Encoder Leine Linde – Giải pháp hoàn thiện hệ thống đo lường chuyển động

Một hệ thống encoder hoạt động ổn định cần có sự kết hợp đồng bộ giữa bộ mã hóa, phụ kiện lắp đặt và thiết bị xử lý tín hiệu. Phụ kiện Encoder Leine Linde giúp hoàn thiện các kết nối cơ khí và điện, đồng thời hỗ trợ tích hợp encoder vào nhiều hệ thống điều khiển công nghiệp.

Từ khớp nối trục, cáp tín hiệu, đầu nối đến bộ chuyển đổi giao thức, các phụ kiện Leine Linde đáp ứng những yêu cầu khác nhau trong quá trình lắp đặt, vận hành và bảo trì thiết bị. Việc lựa chọn đúng sản phẩm theo mã encoder và thông số kỹ thuật sẽ góp phần duy trì độ tin cậy của hệ thống đo tốc độ, vị trí và chuyển động trong nhà máy.

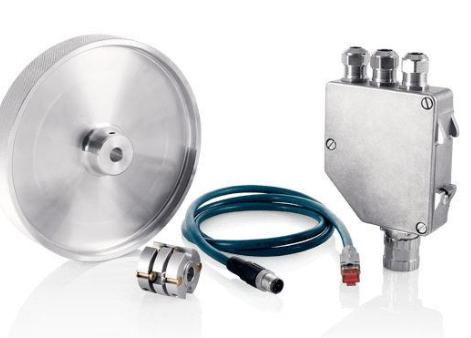

Phụ kiện Encoder Leine Linde – Khớp nối, cáp tín hiệu và phụ kiện lắp đặt Encoder công nghiệp

Phụ kiện Encoder Leine Linde là nhóm sản phẩm hỗ trợ lắp đặt, kết nối và mở rộng chức năng của bộ mã hóa vòng quay trong hệ thống tự động hóa công nghiệp. Danh mục phụ kiện gồm khớp nối trục, cáp tín hiệu, đầu nối điện, giá đỡ, bộ chuyển đổi tín hiệu và các thiết bị giao tiếp với PLC. Các sản phẩm được thiết kế để sử dụng cùng encoder Leine Linde, giúp đảm bảo khả năng tương thích cơ khí, duy trì chất lượng tín hiệu và nâng cao độ tin cậy khi vận hành.

Trong các dây chuyền sản xuất thép, giấy, xi măng, khai khoáng và thiết bị nâng hạ, việc lựa chọn đúng phụ kiện có ảnh hưởng trực tiếp đến độ ổn định của hệ thống đo tốc độ và vị trí. Một bộ encoder chất lượng cao vẫn có thể gặp sự cố nếu khớp nối bị lệch tâm, đầu nối không phù hợp hoặc cáp tín hiệu chịu ảnh hưởng của nhiễu điện từ.

Phụ kiện Leine Linde quan trọng như thế nào đối với hệ thống Encoder?

Encoder thường được lắp tại đầu trục động cơ, hộp giảm tốc hoặc các cơ cấu truyền động cần theo dõi chuyển động. Tùy thuộc vào thiết kế máy, việc lắp đặt có thể yêu cầu khớp nối mềm để liên kết trục, giá đỡ để cố định encoder hoặc bộ chuyển đổi tín hiệu nhằm kết nối với thiết bị điều khiển.

Phụ kiện bộ mã hóa Leine Linde giúp giải quyết những yêu cầu này mà không cần thay đổi thiết kế cơ bản của hệ thống. Các bộ phận được lựa chọn theo đường kính trục, phương pháp lắp, giao diện tín hiệu và điều kiện làm việc thực tế.

Đặc biệt, đối với những máy móc vận hành liên tục, các phụ kiện cơ khí phải có khả năng duy trì vị trí lắp đặt và hạn chế tác động của rung động. Trong khi đó, phụ kiện điện phải đáp ứng yêu cầu kết nối, chống nhiễu và truyền dữ liệu ổn định giữa encoder với PLC hoặc bộ điều khiển.

Khớp nối trục Leine Linde – Liên kết cơ khí giữa Encoder và động cơ

Khớp nối trục là phụ kiện được sử dụng trong các hệ thống có bộ mã hóa vòng quay dạng trục đặc. Bộ phận này tạo liên kết giữa trục encoder và trục truyền động, cho phép encoder quay đồng bộ với cơ cấu cần đo.

Trong quá trình lắp đặt, hai trục có thể xuất hiện sai lệch nhỏ về vị trí hoặc độ đồng tâm. Việc sử dụng khớp nối phù hợp giúp bù sai lệch trong giới hạn thiết kế, giảm lực tác động lên ổ đỡ và hạn chế hiện tượng rung động ảnh hưởng đến tuổi thọ thiết bị.

Leine Linde cung cấp nhiều loại khớp nối như Bellows Coupling, Membrane Coupling, Oldham Coupling và Double Loop Coupling. Mỗi loại có đặc điểm cơ khí khác nhau, phù hợp với từng yêu cầu về độ cứng xoắn, khả năng bù lệch tâm và không gian lắp đặt.

Đối với hệ thống động cơ tốc độ cao, cần lựa chọn khớp nối có khả năng đáp ứng tốc độ quay và điều kiện tải thực tế. Khớp nối không đúng kích thước hoặc giới hạn làm việc có thể gây rung động, làm giảm độ ổn định của tín hiệu phản hồi.

Cáp tín hiệu Encoder Leine Linde – Đảm bảo truyền dữ liệu ổn định

Cáp tín hiệu đóng vai trò truyền dữ liệu từ bộ mã hóa vòng quay đến PLC, biến tần hoặc hệ thống điều khiển chuyển động. Trong môi trường công nghiệp, đường cáp có thể đi qua khu vực chứa nhiều thiết bị điện công suất lớn, động cơ và biến tần, tạo ra nguy cơ nhiễu điện từ ảnh hưởng đến tín hiệu đo.

Cáp Encoder Leine Linde được lựa chọn theo loại tín hiệu, giao diện kết nối và yêu cầu lắp đặt. Đối với Incremental Encoder, cáp có thể truyền các kênh xung A, B, Z cùng tín hiệu bổ sung tùy phiên bản. Với Absolute Encoder, cấu hình dây dẫn phụ thuộc vào chuẩn giao tiếp và nguồn cấp của thiết bị.

Một số dòng encoder sử dụng đầu nối tích hợp, trong khi những phiên bản khác có cáp ra trực tiếp. Việc thay thế cáp cần đảm bảo đúng sơ đồ chân, số lõi, cấu trúc chống nhiễu và chiều dài cho phép.

Ngoài ra, cáp phải được bố trí hợp lý, hạn chế đi chung với cáp động lực và tuân thủ hướng dẫn nối đất, chống nhiễu của hệ thống. Đây là yếu tố quan trọng để duy trì tín hiệu ổn định trong các ứng dụng điều khiển tốc độ và vị trí chính xác.

Giá đỡ và phụ kiện cố định Encoder Leine Linde

Không phải tất cả bộ mã hóa vòng quay đều sử dụng cùng một phương pháp lắp đặt. Encoder trục đặc thường yêu cầu mặt bích hoặc gá đỡ phù hợp, trong khi encoder trục rỗng có thể cần tay chống xoay hoặc bộ phận cố định thân thiết bị.

Giá đỡ Encoder Leine Linde được sử dụng để định vị encoder chính xác trên động cơ hoặc khung máy. Phụ kiện giúp duy trì sự ổn định cơ khí và tạo điều kiện thuận lợi cho việc lắp đặt, bảo dưỡng hoặc thay thế thiết bị.

Đối với encoder trục rỗng, tay chống xoay có nhiệm vụ giữ thân encoder không quay theo trục nhưng vẫn cho phép những dịch chuyển cơ khí nhỏ theo thiết kế. Nếu phụ kiện này được lắp sai hoặc cố định quá cứng, lực không mong muốn có thể tác động lên encoder và gây ảnh hưởng đến tuổi thọ thiết bị.

Trong thực tế, việc lựa chọn phụ kiện gá lắp cần dựa trên model encoder, kích thước trục, kiểu mặt bích và kết cấu máy. Không nên sử dụng phụ kiện thay thế chỉ dựa vào hình dáng bên ngoài.

Bộ chuyển đổi tín hiệu và thiết bị giao tiếp Encoder Leine Linde

Bên cạnh phụ kiện cơ khí, Leine Linde còn cung cấp những thiết bị điện tử giúp mở rộng khả năng tích hợp của encoder vào hệ thống tự động hóa.

Bộ chuyển đổi tín hiệu DMI Converter Leine Linde

DMI Converter được sử dụng để chuyển đổi hoặc phân chia tín hiệu từ Incremental Encoder, hỗ trợ những ứng dụng cần sử dụng tín hiệu encoder cho nhiều bộ điều khiển hoặc giao diện điện khác nhau.

Thiết bị có khả năng làm việc với tín hiệu HTL và RS422 tùy cấu hình, giúp tăng tính linh hoạt khi kết nối hệ thống hiện hữu với thiết bị mới. DMI Converter được thiết kế lắp trên thanh DIN, phù hợp với tủ điện điều khiển công nghiệp.

Bộ chuyển đổi tín hiệu FU252 và FU210 Leine Linde

Các thiết bị chuyển đổi tín hiệu thuộc nhóm FU được sử dụng trong những ứng dụng cần xử lý tín hiệu tần số từ encoder để chuyển sang dạng tín hiệu phù hợp cho bộ điều khiển hoặc hệ thống giám sát.

Chức năng đầu vào, đầu ra và khả năng xử lý cụ thể của từng thiết bị cần được đối chiếu theo datasheet. Đây là giải pháp hữu ích khi hệ thống hiện hữu không có giao diện tiếp nhận trực tiếp tín hiệu encoder.

Gateway truyền thông công nghiệp Leine Linde

Trong một số hệ thống tự động hóa, encoder cần truyền dữ liệu đến PLC thông qua mạng truyền thông công nghiệp. Leine Linde cung cấp các thiết bị Gateway cho phép chuyển đổi dữ liệu từ encoder có giao diện EnDat sang những chuẩn truyền thông khác.

Các dòng Gateway được hãng cung cấp gồm CANopen, PROFIBUS, PROFINET và EtherNet/IP. Việc sử dụng thiết bị phù hợp giúp tích hợp encoder vào mạng điều khiển mà không phải thay đổi toàn bộ cấu trúc hệ thống.

Phụ kiện Leine Linde trong hoạt động bảo trì và thay thế Encoder

Tại các nhà máy sản xuất, sự cố của hệ thống encoder không phải lúc nào cũng bắt nguồn từ bộ mã hóa. Trong nhiều trường hợp, nguyên nhân có thể liên quan đến khớp nối bị mòn, đầu nối lỏng, cáp tín hiệu đứt ngầm hoặc phụ kiện cố định không đảm bảo yêu cầu cơ khí.

Khi hệ thống xuất hiện tín hiệu tốc độ không ổn định, bộ phận bảo trì cần kiểm tra cả encoder và những phụ kiện liên quan. Việc đánh giá tình trạng khớp nối, kiểm tra sơ đồ kết nối và chất lượng tín hiệu giúp xác định nguyên nhân trước khi quyết định thay thế thiết bị.

Đối với dây chuyền thép hoặc nhà máy giấy, việc chuẩn bị sẵn các phụ kiện thường xuyên sử dụng còn giúp rút ngắn thời gian bảo trì. Những bộ phận như cáp kết nối, khớp nối trục và giá đỡ thường có chi phí thấp hơn nhiều so với việc thay mới toàn bộ cụm encoder khi chưa xác định đúng lỗi.

Phụ kiện Encoder Leine Linde – Giải pháp hoàn thiện hệ thống đo lường chuyển động

Một hệ thống encoder hoạt động ổn định cần có sự kết hợp đồng bộ giữa bộ mã hóa, phụ kiện lắp đặt và thiết bị xử lý tín hiệu. Phụ kiện Encoder Leine Linde giúp hoàn thiện các kết nối cơ khí và điện, đồng thời hỗ trợ tích hợp encoder vào nhiều hệ thống điều khiển công nghiệp.

Từ khớp nối trục, cáp tín hiệu, đầu nối đến bộ chuyển đổi giao thức, các phụ kiện Leine Linde đáp ứng những yêu cầu khác nhau trong quá trình lắp đặt, vận hành và bảo trì thiết bị. Việc lựa chọn đúng sản phẩm theo mã encoder và thông số kỹ thuật sẽ góp phần duy trì độ tin cậy của hệ thống đo tốc độ, vị trí và chuyển động trong nhà máy.
