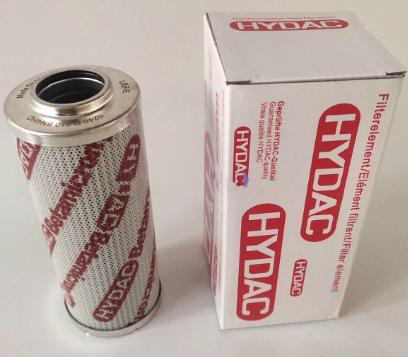

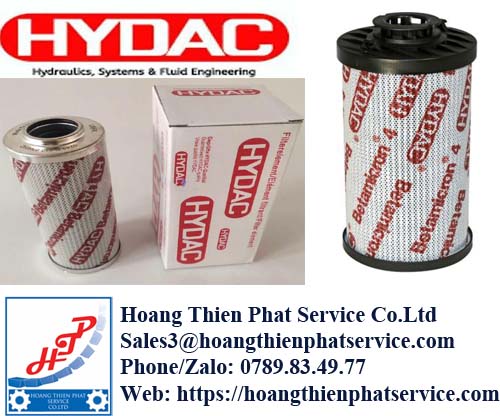

Lõi lọc dầu HYDAC – Phần tử lọc dầu thủy lực công nghiệp
Lõi lọc dầu HYDAC là phần tử lọc được sử dụng trong các hệ thống thủy lực và bôi trơn nhằm kiểm soát độ sạch của dầu, giữ lại các hạt nhiễm bẩn trước khi chúng tiếp tục tuần hoàn qua bơm, van và cơ cấu chấp hành. HYDAC phát triển nhiều cấu hình phần tử lọc khác nhau để đáp ứng vị trí lọc hồi, lọc áp suất và các yêu cầu về cấp độ lọc trong hệ thống công nghiệp.
Trong hệ thống thủy lực, chất lượng dầu ảnh hưởng trực tiếp đến độ ổn định của thiết bị. Mạt kim loại, bụi, cặn và các hạt rắn có thể xuất hiện trong quá trình vận hành và làm tăng mức độ mài mòn của các chi tiết chính xác. Lõi lọc dầu HYDAC được lắp bên trong cụm lọc để giữ các chất bẩn này và duy trì chất lượng dầu theo yêu cầu của hệ thống.
Lõi lọc dầu HYDAC dùng để làm gì?
Nhiệm vụ chính của lõi lọc là tách các hạt nhiễm bẩn rắn khỏi dầu thủy lực hoặc dầu bôi trơn. Khi dòng dầu đi qua vật liệu lọc, các hạt có kích thước lớn hơn khả năng giữ hạt của phần tử lọc sẽ được giữ lại, trong khi dầu tiếp tục đi qua hệ thống.
Việc duy trì dầu sạch đặc biệt quan trọng đối với các hệ thống sử dụng servo valve, proportional valve, bơm piston, bơm bánh răng và nhiều thiết bị có khe hở làm việc nhỏ. Lựa chọn đúng lõi lọc dầu HYDAC giúp kiểm soát mức nhiễm bẩn, đồng thời hạn chế việc sử dụng lõi có độ tinh lọc hoặc khả năng chịu chênh áp không phù hợp.
Cấu tạo của lõi lọc dầu HYDAC
Tùy từng dòng và mã sản phẩm, phần tử lọc HYDAC có thể sử dụng vật liệu lọc microglass, lưới thép không gỉ hoặc các loại vật liệu sợi khác. Một lõi lọc thường kết hợp lớp vật liệu lọc với ống đỡ, nắp đầu và gioăng làm kín để tạo thành kết cấu cartridge hoàn chỉnh.
HYDAC cung cấp nhiều lựa chọn vật liệu gioăng như NBR hoặc FPM tùy model. Đây là thông số cần kiểm tra khi lựa chọn lõi thay thế vì khả năng tương thích của gioăng phụ thuộc vào môi chất và điều kiện vận hành.
Vật liệu lọc trên lõi lọc HYDAC
Betamicron BN/HC
Betamicron BN/HC là một trong những loại vật liệu lọc xuất hiện trên nhiều lõi lọc dầu HYDAC. Theo danh mục HYDAC, các phần tử BN/HC có thể sử dụng vật liệu microglass và được cung cấp với nhiều cấp lọc khác nhau.
Ví dụ, HYDAC có model 0030 R 003 BN4HC với cấp lọc tuyệt đối 3 µm. Ngoài ra, hãng còn cung cấp nhiều kích thước phần tử và cấu hình khác nhau để phù hợp với từng housing lọc.
Optimicron ON
Optimicron là dòng vật liệu lọc được HYDAC sử dụng trên nhiều phần tử lọc dầu. Các model như 0110 R 010 ON, 0110 R 020 ON, 0240 R 010 ON hay 0240 R 020 ON cho thấy dòng này có nhiều lựa chọn cấp lọc và kích thước.
Một số phần tử Optimicron sử dụng microglass, có cấu trúc cartridge và hướng dòng dầu từ ngoài vào trong. Vì từng mã có thông số khác nhau, khi thay lõi cần đối chiếu đầy đủ model thay vì chỉ dựa vào kích thước bên ngoài.
Lưới thép không gỉ W/HC
Đối với một số yêu cầu lọc, HYDAC cung cấp phần tử sử dụng lưới thép không gỉ W/HC. Chẳng hạn model 0110 R 025 W/HC sử dụng stainless steel wire mesh với cấp lọc 25 µm.
Loại phần tử này tạo thêm lựa chọn cho những hệ thống có yêu cầu khác với lõi microglass. Việc lựa chọn W/HC hay vật liệu khác cần căn cứ vào cấp lọc, môi chất, vị trí lắp đặt và yêu cầu kỹ thuật của cụm lọc.
Các dòng lõi lọc dầu HYDAC theo vị trí lắp đặt
Lõi lọc đường hồi HYDAC – Type R
Type R là nhóm phần tử được HYDAC sử dụng cho return line filter – bộ lọc trên đường dầu hồi. Đây là vị trí dầu từ hệ thống quay trở lại thùng chứa, vì vậy lọc hồi đóng vai trò giữ lại chất bẩn phát sinh trong quá trình dầu tuần hoàn.
Danh mục chính hãng HYDAC hiện có nhiều cấu hình Type R khác nhau với các thông số về kích thước, cấp lọc, vật liệu lọc và gioăng. Điều này cho phép lựa chọn lõi phù hợp với từng cụm lọc hồi thay vì sử dụng một loại lõi chung cho toàn bộ hệ thống.
Lõi lọc áp suất HYDAC – Type D
HYDAC cũng phát triển Type D dành cho pressure filter. So với lọc hồi, phần tử sử dụng trên đường áp suất phải được lựa chọn phù hợp với điều kiện vận hành và khả năng chịu chênh áp của cụm lọc.
Ví dụ, danh mục HYDAC có các mã 0030 D 003 BH4HC và 0030 D 003 BN4HC, đều có cấp lọc tuyệt đối 3 µm nhưng sử dụng cấu hình vật liệu khác nhau. Vì vậy ký hiệu đầy đủ phía sau model rất quan trọng khi xác định lõi thay thế.
Các cấp lọc của lõi lọc dầu HYDAC
Cấp lọc là một trong những thông số cần kiểm tra đầu tiên khi lựa chọn lõi lọc dầu HYDAC. Hãng có nhiều lựa chọn như 3 µm, 10 µm, 20 µm, 25 µm, 50 µm và các cấu hình khác tùy dòng sản phẩm.
Không nên lựa chọn cấp lọc chỉ theo nguyên tắc “càng nhỏ càng tốt”. Độ tinh lọc cần phù hợp với yêu cầu độ sạch của hệ thống, lưu lượng dầu, độ nhớt và tổn thất áp suất cho phép. Sử dụng lõi quá tinh so với thiết kế có thể làm chênh áp tăng nhanh và rút ngắn chu kỳ sử dụng của phần tử lọc.
Một số model lõi lọc dầu HYDAC
HYDAC sở hữu danh mục phần tử lọc rất lớn. Một số mã có thể tham khảo khi xây dựng danh mục sản phẩm gồm:
0030 R 003 BN4HC – lõi lọc Type R, cấp lọc 3 µm, vật liệu Betamicron BN/HC.
0110 R 010 ON /-V – Type R, cấp lọc 10 µm, vật liệu Optimicron, gioăng FPM.
0110 R 020 ON /-V – Type R, cấp lọc 20 µm, vật liệu Optimicron.
0240 R 010 ON /-V-B1 – Type R, cấp lọc 10 µm.
0240 R 020 ON – Type R, cấp lọc 20 µm, vật liệu microglass.
0110 R 025 W/HC – Type R, cấp lọc 25 µm, sử dụng lưới thép không gỉ.
0330 R 020 P/HC – Type R, cấp lọc 20 µm, vật liệu polyester fleece/cellulose.
0030 D 003 BN4HC – Type D dành cho pressure filter, cấp lọc 3 µm.
0030 D 003 BH4HC – Type D, cấp lọc 3 µm, cấu hình Betamicron High Collapse.
0040 DN 003 BN4HC /-V – phần tử Type DN theo cấu hình DIN, cấp lọc 3 µm.
Khi đặt hàng, cần sử dụng toàn bộ model code và part number nếu có. Các hậu tố liên quan đến gioăng, bypass hoặc cấu hình đặc biệt có thể làm hai lõi có cùng kích thước cơ bản nhưng không hoàn toàn tương đương.
Cách đọc model lõi lọc dầu HYDAC
Model HYDAC thường chứa nhiều nhóm ký tự thể hiện kích thước, kiểu phần tử, cấp lọc, vật liệu và tùy chọn thiết kế. Ví dụ với 0240 R 010 ON /-V-B1, các nhóm ký hiệu không nên được bỏ qua khi xác định hàng thay thế.
Trong đó, 0240 thể hiện size của phần tử, R xác định loại phần tử thuộc nhóm lọc hồi, 010 liên quan đến cấp lọc 10 µm và ON thể hiện vật liệu Optimicron. Các hậu tố phía sau tiếp tục xác định những đặc tính cụ thể của phiên bản sản phẩm.
Lựa chọn lõi lọc dầu HYDAC đúng cho hệ thống
Khi thay lõi cũ, cách chính xác nhất là kiểm tra model được in trực tiếp trên phần tử lọc đang sử dụng. Nên ghi lại toàn bộ chuỗi ký tự, part number và thông tin của housing để tránh nhầm giữa các phiên bản có hình dáng gần giống nhau.
Nếu không còn model cũ, cần xác định loại bộ lọc, kích thước lõi, cấp lọc, lưu lượng, loại dầu, nhiệt độ làm việc, vật liệu gioăng và yêu cầu chênh áp. Đối với hệ thống quan trọng, thông số của cụm lọc hiện hữu nên được đối chiếu với tài liệu kỹ thuật trước khi chọn mã thay thế.
Khi nào cần thay lõi lọc dầu HYDAC?
Trong quá trình sử dụng, lượng chất bẩn giữ trên vật liệu lọc tăng dần và làm chênh áp qua phần tử lọc tăng lên. Thời điểm thay lõi nên dựa trên chỉ báo tắc lọc, kế hoạch bảo trì và điều kiện thực tế của hệ thống thay vì chỉ sử dụng một khoảng thời gian cố định cho mọi máy.
Môi trường nhiều bụi, dầu bị nhiễm bẩn hoặc thiết bị hoạt động liên tục có thể khiến lõi đạt giới hạn nhanh hơn. Khi thay lõi, cần đồng thời kiểm tra tình trạng dầu, gioăng, housing và nguyên nhân tạo ra lượng chất bẩn bất thường nếu chu kỳ thay lõi ngắn hơn bình thường.
Lõi lọc dầu HYDAC trong thiết bị công nghiệp
Lõi lọc dầu HYDAC có thể được sử dụng trong các hệ thống thủy lực của máy ép, máy công cụ, thiết bị luyện kim, hệ thống bôi trơn, thiết bị nâng hạ, máy khai thác và nhiều dây chuyền sản xuất. Mỗi hệ thống có yêu cầu khác nhau về lưu lượng, áp suất và độ sạch dầu nên model lõi cũng cần được xác định riêng.
Đối với các nhà máy sử dụng nhiều cụm lọc, quản lý lõi theo model và part number giúp bộ phận bảo trì hạn chế nhầm mã khi thay thế. Đây cũng là cách thuận tiện để xây dựng danh sách vật tư dự phòng cho từng máy và từng dây chuyền.
Lõi lọc dầu HYDAC Việt Nam
Nhu cầu tìm kiếm lõi lọc dầu HYDAC Việt Nam tập trung nhiều ở hoạt động bảo trì và thay thế phần tử lọc cho hệ thống thủy lực đang vận hành. Do HYDAC có số lượng model rất lớn, việc xác định đúng mã sản phẩm là bước quan trọng trước khi báo giá hoặc đặt hàng.
Khi cần xác định lõi lọc HYDAC, nên cung cấp hình ảnh tem sản phẩm, model đầy đủ, part number, số lượng và thông tin cụm lọc đang sử dụng. Với lõi cũ bị mất tem, các thông số kích thước và dữ liệu của housing sẽ hỗ trợ quá trình đối chiếu chính xác hơn.
