Cảm biến tiệm cận Pepper+Fuchs – Cảm biến công nghiệp cho hệ thống tự động hóa

Cảm biến tiệm cận Pepper+Fuchs là nhóm cảm biến được sử dụng để xác định sự xuất hiện, vị trí hoặc chuyển động của chi tiết mà không cần tiếp xúc cơ học trực tiếp. Trong hệ thống tự động hóa, cảm biến thường được bố trí tại xi lanh, bàn trượt, băng tải, cơ cấu đóng mở, van công nghiệp hoặc cụm truyền động để gửi tín hiệu trạng thái về PLC và bộ điều khiển.

Pepper+Fuchs phát triển nhiều cấu hình cảm biến tiệm cận theo công nghệ điện cảm, điện dung và từ tính. Riêng dòng cảm biến điện cảm có nhiều kiểu thân trụ, thân hộp, dạng khe, dạng vòng và cảm biến đôi. Nhà sản xuất cũng cung cấp các lựa chọn tín hiệu switching, analog, IO-Link, CAN cùng những cấu hình được thiết kế theo từng ứng dụng.

Nhờ danh mục kích thước và khoảng cách phát hiện rộng, cảm biến tiệm cận Pepper+Fuchs có thể được tích hợp từ những cụm máy nhỏ đến hệ thống sản xuất liên tục trong nhà máy.

Dòng cảm biến tiệm cận Pepper+Fuchs dạng trụ

Dạng thân trụ ren là một trong những thiết kế phổ biến nhất của Pepper+Fuchs. Cảm biến có thể được lắp trực tiếp qua lỗ gá trên khung máy và điều chỉnh vị trí bằng hai đai ốc khóa, thuận tiện khi cần thay đổi khoảng cách giữa đầu cảm biến và vật thể.

Các kích thước thường gặp gồm M8, M12, M18 và M30. Tùy model, khoảng cách phát hiện và phương pháp lắp flush hoặc non-flush sẽ khác nhau.

Dòng Ø12 mm NAMUR của Pepper+Fuchs có các model như NJ2-12GM-N, NJ4-12GM-N, NCB2-12GM35-N0, NCB4-12GM40-N0 và NCN4-12GM35-N0. Một số phiên bản sử dụng đầu nối M12 được nhận biết bằng hậu tố V1. Tài liệu của hãng cho thấy nhóm này có các lựa chọn khoảng cách danh định 2 mm và 4 mm, thân bằng thép không gỉ và các phiên bản cáp hoặc connector.

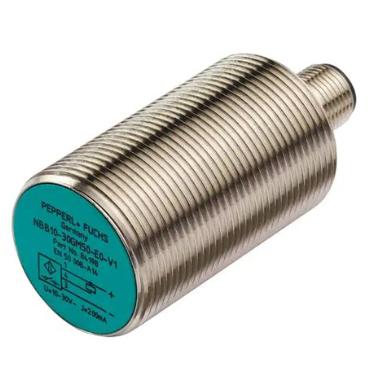

Đối với những vị trí cần khoảng cách phát hiện lớn hơn, dòng thân Ø30 mm có các model như NJ10-30GM-N, NJ15-30GM-N, NCB10-30GM40-N0, NCB15-30GM40-N0 và NCN15-30GM40-N0 với các lựa chọn khoảng cách danh định 10 mm hoặc 15 mm.

Cảm biến tiệm cận Pepper+Fuchs NAMUR

Một nhóm sản phẩm đáng chú ý của Pepper+Fuchs là cảm biến tiệm cận NAMUR. Đây là dạng cảm biến hai dây hoạt động với mức điện áp và dòng thấp, thường được kết nối với switching amplifier hoặc barrier tương thích để xử lý tín hiệu.

NAMUR đặc biệt phổ biến trong các khu vực có yêu cầu về an toàn cháy nổ, hệ thống an toàn chức năng và những dây chuyền cần giám sát lỗi đường dây. Theo Pepper+Fuchs, chuẩn quốc tế liên quan đến cảm biến NAMUR là EN/IEC 60947-5-6.

Các model NJ2-12GM-N, NJ4-12GM-N, NJ10-30GM-N và NJ15-30GM-N là những ví dụ điển hình cho nhóm cảm biến Pepper+Fuchs có ngõ ra NAMUR. Khi lựa chọn thay thế, cần kiểm tra chính xác điện áp danh định, kiểu NC hoặc NO, khoảng cách phát hiện và thiết bị cách ly đang sử dụng trong tủ điện.

Cảm biến Pepper+Fuchs dạng hộp cho khoảng cách phát hiện lớn

Không phải mọi vị trí đều phù hợp với cảm biến thân trụ. Đối với cơ cấu máy có không gian lắp đặt lớn hoặc cần khoảng cách phát hiện xa hơn, Pepper+Fuchs có các dòng cảm biến dạng hộp.

Ví dụ NJ40-FP-SN-P1 là cảm biến điện cảm có khoảng cách hoạt động danh định 40 mm, kiểu lắp non-flush và ngõ ra NAMUR với chức năng an toàn. Theo datasheet của hãng, model này có khoảng cách hoạt động bảo đảm từ 0 đến 32,4 mm.

Một model khác là NCN50-FP-N0-P4-V1, có khoảng cách hoạt động danh định 50 mm, thiết kế non-flush và ngõ ra NAMUR hai dây. Khoảng cách hoạt động thực tế được Pepper+Fuchs công bố khoảng 45–55 mm trong điều kiện quy định của datasheet.

Những cảm biến dạng này thích hợp cho cơ cấu cửa, bàn xoay, thiết bị nâng hạ, cơ cấu truyền động lớn hoặc những vị trí không thể bố trí đầu cảm biến quá sát chi tiết cần kiểm tra.

Dòng F25 Pepper+Fuchs dùng kiểm tra vị trí cơ cấu

Pepper+Fuchs còn có dòng cảm biến F25 với thiết kế đặc trưng để giám sát vị trí cơ khí. Model NCN3-F25-SN4-V1 sử dụng ngõ ra NAMUR kép, khoảng cách danh định 3 mm và có thể lắp flush.

Theo dữ liệu kỹ thuật của Pepper+Fuchs, dòng F25 NAMUR có cấu hình dual NC, điện áp danh định 8,2 V, tần số chuyển mạch đến 1.500 Hz trong cấu hình được hãng công bố và cấp bảo vệ IP67.

Dạng cảm biến này thường được chú ý trong những cụm thiết bị cần giám sát đồng thời hai trạng thái vị trí hoặc cần tích hợp cảm biến vào cơ cấu truyền động có không gian gá đặc thù.

Cảm biến tiệm cận Pepper+Fuchs trong dây chuyền sản xuất

Trong hệ thống băng tải, cảm biến tiệm cận Pepper+Fuchs có thể xác định pallet đã đến vị trí, kiểm tra chi tiết kim loại, phát hiện cơ cấu chặn hoặc cung cấp tín hiệu cho PLC trước khi thực hiện bước tiếp theo.

Trên máy đóng gói và máy lắp ráp, cảm biến được bố trí tại bàn xoay, trục dẫn hướng, cơ cấu kẹp, xi lanh và các cụm truyền động. Tín hiệu đóng cắt được sử dụng để xác nhận cơ cấu đã về đúng vị trí trước khi máy chuyển sang chu kỳ tiếp theo.

Trong hệ thống van, cảm biến Pepper+Fuchs cũng có thể được sử dụng để xác nhận trạng thái đóng hoặc mở của actuator. Những ứng dụng có yêu cầu phòng nổ thường sử dụng các phiên bản NAMUR kết hợp với bộ khuếch đại hoặc barrier phù hợp.

Ngoài ra, cảm biến còn xuất hiện trong ngành hóa chất, dầu khí, xử lý nước, sản xuất thép, xi măng, khai khoáng, thực phẩm và nhiều hệ thống máy tự động khác.

Chọn model cảm biến tiệm cận Pepper+Fuchs theo thiết bị đang sử dụng

Khi thay thế cảm biến tiệm cận Pepper+Fuchs, không nên chỉ dựa vào đường kính thân hoặc hình dáng bên ngoài. Hai cảm biến có kích thước giống nhau vẫn có thể khác hoàn toàn về khoảng cách phát hiện, kiểu ngõ ra hoặc sơ đồ đấu dây.

Thông tin đầu tiên cần đối chiếu là model đầy đủ trên nhãn cảm biến. Ví dụ NJ2-12GM-N và NJ4-12GM-N cùng thuộc nhóm Ø12 mm nhưng có khoảng cách phát hiện danh định khác nhau. Tương tự, hậu tố -V1 thường liên quan đến phiên bản sử dụng đầu nối M12 thay vì cấu hình cáp ở một số dòng.

Tiếp theo cần kiểm tra khoảng cách phát hiện, kiểu flush hoặc non-flush, NO/NC, PNP/NPN/NAMUR, số dây, điện áp hoạt động, đầu nối và chiều dài cáp. Đối với khu vực nguy hiểm, thông tin ATEX, IECEx hoặc chứng nhận liên quan của đúng model cũng cần được kiểm tra trực tiếp trên datasheet.

Một số model cảm biến tiệm cận Pepper+Fuchs thường gặp

Nhóm cảm biến Pepper+Fuchs có thể gặp trên hệ thống công nghiệp gồm NJ2-12GM-N, NJ4-12GM-N, NJ2-12GM-N-V1, NJ4-12GM-N-V1, NCB2-12GM35-N0, NCB4-12GM40-N0, NCN4-12GM35-N0, NJ10-30GM-N, NJ15-30GM-N, NCB10-30GM40-N0, NCB15-30GM40-N0, NCN15-30GM40-N0, NCN3-F25-SN4-V1, NJ40-FP-SN-P1 và NCN50-FP-N0-P4-V1.

Mỗi model có thông số kỹ thuật và phạm vi ứng dụng riêng, vì vậy mã cảm biến cũ vẫn là thông tin quan trọng nhất khi lựa chọn thiết bị thay thế.

Cảm biến tiệm cận Pepper+Fuchs cho hệ thống tự động hóa hiện đại

Danh mục cảm biến tiệm cận Pepper+Fuchs trải rộng từ cảm biến điện cảm thân trụ nhỏ gọn đến cảm biến khoảng cách lớn, dòng NAMUR, cảm biến đôi và những thiết kế chuyên dụng cho cơ cấu máy.

Khả năng lựa chọn nhiều kiểu thân, khoảng cách cảm biến, vật liệu, phương thức kết nối và tín hiệu đầu ra giúp cảm biến Pepper+Fuchs phù hợp với nhiều vị trí khác nhau trong nhà máy. Với các hệ thống đang sử dụng model Pepper+Fuchs cũ, việc xác định đầy đủ mã sản phẩm và thông số trên datasheet sẽ giúp chọn đúng cảm biến tương đương, tránh sai ngõ ra hoặc sai khoảng cách phát hiện.
