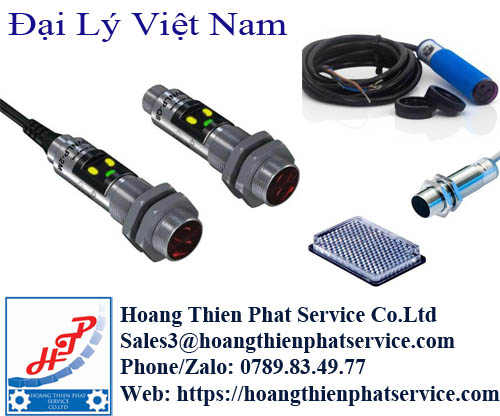

Cảm biến quang Conch – Giải pháp phát hiện vật thể trên dây chuyền

Một thùng carton đi qua băng tải, một chai nhựa vừa đến vị trí đóng nắp hoặc một chi tiết máy đã nằm đúng điểm lắp ráp hay chưa đều là những tín hiệu mà hệ thống điều khiển cần nhận biết. Thay vì sử dụng cơ cấu tiếp xúc trực tiếp, cảm biến quang Conch phát hiện sự xuất hiện của vật thể thông qua chùm sáng và chuyển kết quả thành tín hiệu điện gửi về PLC, bộ đếm hoặc relay điều khiển.

Điểm đáng chú ý của cảm biến quang Conch không nằm ở một model duy nhất. Hãng phát triển nhiều cấu hình như phản xạ khuếch tán, phản xạ gương và thu phát độc lập, đi kèm các lựa chọn nguồn điện, ngõ ra NPN, PNP hoặc relay. Vì vậy, muốn thiết bị hoạt động ổn định, người dùng cần chọn theo vật thể, khoảng cách và mạch điều khiển thay vì chỉ dựa vào kích thước bên ngoài.

Theo danh mục cảm biến quang của Conch, các dòng tiêu biểu hiện nay gồm LS3 Series, LS5 Series và LS18 Series.

Cảm biến quang Conch hoạt động như thế nào?

Bên trong cảm biến có bộ phát ánh sáng, bộ phận thu và mạch xử lý tín hiệu. Chùm sáng được phát về phía khu vực cần giám sát. Khi sản phẩm đi vào vùng cảm biến, lượng ánh sáng đến bộ thu sẽ thay đổi. Mạch điện đánh giá sự thay đổi này và chuyển trạng thái đầu ra để hệ thống điều khiển thực hiện bước tiếp theo.

Tín hiệu từ cảm biến có thể được dùng để tăng giá trị trên bộ đếm, dừng băng tải, điều khiển xi lanh, kích hoạt cảnh báo hoặc xác nhận một công đoạn đã hoàn thành. Do phát hiện không tiếp xúc, thiết bị phù hợp với những vật thể không thể hoặc không nên tác động bằng lực cơ học.

Ba phương pháp phát hiện của cảm biến quang Conch

Phản xạ khuếch tán – Lắp gọn tại một vị trí

Ở phương pháp phản xạ khuếch tán, bộ phát và bộ thu nằm trong cùng thân cảm biến. Ánh sáng chiếu vào bề mặt sản phẩm rồi phản xạ trở lại thiết bị. Hệ thống không cần gương hoặc bộ thu đặt đối diện nên thuận tiện khi máy có không gian lắp đặt hạn chế.

Cấu hình này thích hợp để phát hiện hộp giấy, chi tiết nhựa, bao bì, linh kiện hoặc sản phẩm chạy gần đầu cảm biến. Tuy nhiên, màu sắc, độ bóng và khả năng phản xạ của vật thể có thể làm thay đổi khoảng cách làm việc thực tế. Khi phát hiện vật màu tối hoặc bề mặt không đồng đều, nên thử trực tiếp bằng mẫu sản phẩm trước khi cố định vị trí.

Các lựa chọn tiêu biểu gồm LS3-50D, LS3-1MD, LS5D-30N/P và LS18D-40N/P.

Phản xạ gương – Phù hợp với băng tải có hai phía lắp đặt

Cảm biến phản xạ gương cũng tích hợp bộ phát và bộ thu trong một thân, nhưng sử dụng thêm tấm phản xạ đặt ở phía đối diện. Khi không có sản phẩm, tia sáng quay trở lại cảm biến. Khi kiện hàng đi qua và che tia, đầu ra sẽ thay đổi trạng thái.

Giải pháp này giúp giảm dây dẫn so với loại thu phát độc lập và phù hợp với băng tải, máy đóng gói hoặc khu vực kiểm tra sản phẩm. Một số model thường gặp là LS3-3MR, LS5R-2MN, LS5R-2MP, LS18R-300N và LS18R-300P.

Thu phát độc lập – Ưu tiên độ ổn định và khoảng cách xa

Hệ thống thu phát độc lập sử dụng một đầu phát và một đầu thu lắp đối diện nhau. Vật thể được nhận biết khi đi qua và cắt chùm sáng giữa hai đầu. Đây là lựa chọn phù hợp để đếm thùng carton, phát hiện kiện hàng, giám sát cửa máy hoặc kiểm tra vật thể tại khoảng cách lớn.

Nhược điểm là cần đi dây và căn chỉnh hai thiết bị, nhưng bù lại khả năng phát hiện thường ít phụ thuộc vào màu sắc bề mặt hơn loại phản xạ khuếch tán. Các model có thể tham khảo gồm LS3-15MT/MX, LS5T-6MN/MP kết hợp LS5T-6MX và LS18T-15MN/MP kết hợp LS18T-15MX.

So sánh các dòng cảm biến quang Conch

Thông tin model và khoảng cách trên được đối chiếu từ các trang sản phẩm của hãng, gồm LS5D-30N/P, LS5R-2MN/MP và LS18T-15MN/MP.

*Riêng LS18R-300N/P, trang sản phẩm hiện tại của Conch công bố khoảng cách 0,1–1,8 m, trong khi một số tài liệu cũ ghi đến 3 m. Khi thay thế hoặc đặt mua, nên đối chiếu đúng revision tài liệu, hậu tố model và thông số trên nhãn thiết bị.

Đặc điểm của từng Series

LS3 Series – Sử dụng nguồn rộng và đầu ra relay

LS3 phù hợp với hệ thống cần linh hoạt về nguồn cấp. Các model được công bố sử dụng nguồn DC 12–240V hoặc AC 24–240V, đầu ra relay 1 Form C với định mức 5A/250VAC. Dòng này có các mức phát hiện từ 50 cm đến 15 m, phù hợp với máy cũ hoặc tủ điều khiển không sử dụng ngõ vào transistor NPN/PNP.

Tài liệu LS3 cũng công bố nhiệt độ môi trường từ -25 đến 55°C và cấp bảo vệ IP45. Vì vậy, cần cân nhắc thêm hộp che hoặc vị trí lắp khi khu vực có nước bắn, bụi bám nhiều hay dầu làm mát.

LS5 Series – Kiểu dáng nhỏ gọn cho máy tự động

LS5 là dòng cảm biến quang mini, thích hợp với máy đóng gói, máy dán nhãn, thiết bị lắp ráp và những vị trí có không gian hạn chế. Dòng này có đủ ba phương pháp phát hiện: LS5D-30N/P phản xạ khuếch tán, LS5R-2MN/MP phản xạ gương và LS5T-6MN/MP thu phát độc lập.

Hậu tố N và P thể hiện lựa chọn đầu ra NPN hoặc PNP. Đây là chi tiết phải kiểm tra trước khi đặt hàng vì sai loại đầu ra có thể khiến cảm biến không tương thích với ngõ vào PLC hiện hữu.

LS18 Series – Thân trụ thuận tiện thay thế

LS18 có thiết kế dạng trụ, phù hợp với vị trí lắp bằng đai ốc trên giá đỡ hoặc khung máy. Khoảng cách phát hiện trải từ 40 cm đối với loại khuếch tán đến 15 m đối với loại thu phát độc lập.

Dòng này phù hợp với băng tải, máy phân loại, cửa công nghiệp và các ứng dụng cần căn chỉnh hướng cảm biến linh hoạt. Khi thay model cũ, ngoài đường kính thân còn phải kiểm tra nguồn, sơ đồ dây, ngõ ra và chế độ hoạt động.

Cách lựa chọn cảm biến quang Conch đúng ứng dụng

Trước tiên, cần xác định vật thể là hộp giấy, kim loại, chai nhựa, bao bì trong suốt hay chi tiết có bề mặt bóng. Vật thể màu tối và bề mặt hấp thụ ánh sáng thường khó phát hiện hơn bằng phương pháp khuếch tán. Với kiện hàng lớn hoặc vật thể chạy qua băng tải, loại thu phát độc lập thường tạo vùng phát hiện rõ ràng hơn.

Khoảng cách lắp thực tế không nên nằm sát giới hạn tối đa được công bố. Bụi trên thấu kính, rung động, ánh sáng môi trường và sai lệch cơ khí đều có thể làm giảm biên độ tín hiệu. Cảm biến có phạm vi dư sẽ giúp hệ thống duy trì độ ổn định tốt hơn sau thời gian vận hành.

Bước tiếp theo là kiểm tra nguồn điện và đầu ra. LS3 sử dụng đầu ra relay, trong khi LS5 và LS18 có nhiều phiên bản NPN hoặc PNP. Người mua nên cung cấp đầy đủ model PLC, điện áp nguồn, sơ đồ đấu dây hoặc hình ảnh cảm biến cũ để tránh lựa chọn sai.

Ứng dụng thực tế

Cảm biến quang Conch có thể thực hiện nhiều nhiệm vụ khác nhau trên dây chuyền. Trong hệ thống đóng gói, cảm biến xác nhận hộp đã đến vị trí trước khi máy dán băng keo hoặc in mã. Trên băng tải, thiết bị gửi xung về bộ đếm để thống kê sản lượng. Trong máy lắp ráp, tín hiệu quang xác nhận linh kiện đã được đặt đúng vị trí trước khi xi lanh hoặc robot tiếp tục chu trình.

Dòng LS5 nhỏ gọn phù hợp với máy có không gian hẹp. LS18 dạng trụ thuận tiện cho băng tải và khung máy tiêu chuẩn. LS3 thích hợp hơn với hệ thống cần đầu ra relay hoặc sử dụng nguồn AC/DC dải rộng.

Vì sao cảm biến quang Conch phát hiện không ổn định?

Nguyên nhân thường gặp không phải do cảm biến hỏng ngay lập tức mà đến từ vị trí lắp đặt. Thấu kính bám bụi, đầu phát và đầu thu lệch nhau, gương phản xạ rung hoặc khoảng cách cài đặt quá sát giới hạn đều có thể tạo tín hiệu chập chờn.

Nếu cảm biến đã sáng đèn nhưng PLC không nhận tín hiệu, cần kiểm tra lại NPN/PNP, dây nguồn, dây output và cấu hình ngõ vào. Trường hợp vừa thay model mới, nên so sánh toàn bộ hậu tố mã hàng thay vì chỉ đối chiếu phần đầu của model.

Câu hỏi thường gặp về cảm biến quang Conch

Nên chọn LS5D-30N hay LS5D-30P?

Hai model có cùng kiểu phát hiện khuếch tán và khoảng cách công bố 0–30 cm. Khác biệt chính là LS5D-30N sử dụng ngõ ra NPN, còn LS5D-30P sử dụng PNP. Việc lựa chọn phải dựa trên kiểu ngõ vào của PLC hoặc bộ điều khiển.

Model nào phù hợp để đếm thùng carton?

Có thể cân nhắc LS5T-6MN/MP hoặc LS18T-15MN/MP dạng thu phát độc lập. Khoảng cách và model cụ thể phụ thuộc chiều rộng băng tải, nguồn cấp và loại ngõ vào.

Có thể thay cảm biến khác hãng bằng Conch không?

Có thể nếu các thông số tương thích về phương pháp phát hiện, khoảng cách, điện áp, ngõ ra, chế độ Light-ON/Dark-ON, sơ đồ dây và kích thước lắp. Không nên thay chỉ dựa trên hình dạng bên ngoài.
