Cảm biến lưu lượng EGE-Elektronik – Giám sát dòng chảy công nghiệp chính xác
Cảm biến lưu lượng EGE-Elektronik được sử dụng để giám sát dòng chảy của nước, dầu, dung dịch làm mát và nhiều loại môi chất trong hệ thống công nghiệp. EGE-Elektronik Spezial-Sensoren GmbH có trụ sở tại Gettorf, Đức và phát triển nhiều dòng cảm biến chuyên dụng cho đo lưu lượng, giám sát dòng chảy, mức, áp suất và nhiệt độ. Các cảm biến lưu lượng của hãng được thiết kế cho hệ thống tự động hóa, máy công nghiệp và dây chuyền sản xuất cần khả năng phát hiện dòng chảy ổn định.
Điểm đáng chú ý của cảm biến lưu lượng EGE-Elektronik là danh mục sản phẩm khá rộng, từ cảm biến phát hiện có hoặc không có dòng chảy đến thiết bị đo lưu lượng có màn hình hiển thị. Hãng cung cấp nhiều lựa chọn đầu ra như tín hiệu chuyển mạch PNP, tín hiệu analog 4–20 mA và các phiên bản có khả năng giám sát đồng thời lưu lượng với nhiệt độ. Nhờ đó thiết bị có thể được tích hợp vào PLC hoặc bộ điều khiển của nhiều hệ thống máy.
Nguyên lý hoạt động của cảm biến lưu lượng EGE-Elektronik
Nhiều dòng cảm biến lưu lượng EGE-Elektronik hoạt động dựa trên nguyên lý nhiệt động. Bộ phận cảm biến được làm nóng cao hơn nhiệt độ của môi chất một mức nhất định. Khi chất lỏng hoặc khí di chuyển qua đầu cảm biến, nhiệt lượng sẽ được dòng môi chất mang đi và làm thay đổi nhiệt độ của phần tử đo. Thiết bị phân tích mức chênh lệch nhiệt độ để xác định trạng thái và tốc độ dòng chảy.
Phương pháp đo này không cần sử dụng các chi tiết cơ khí chuyển động trong vùng đo. Vì vậy cảm biến thích hợp với những ứng dụng yêu cầu hoạt động liên tục và hạn chế bảo trì. EGE cũng phát triển các dòng cảm biến tích hợp bộ khuếch đại và đèn LED giúp người vận hành quan sát trực tiếp trạng thái dòng chảy.
Cảm biến lưu lượng EGE-Elektronik dùng cho nước và dầu
Một trong những ứng dụng phổ biến của cảm biến lưu lượng EGE-Elektronik là kiểm tra dòng nước làm mát cho máy móc. Khi lưu lượng giảm xuống dưới giá trị cài đặt, cảm biến có thể gửi tín hiệu về bộ điều khiển để cảnh báo hoặc dừng thiết bị. Chức năng này đặc biệt hữu ích đối với máy CNC, hệ thống thủy lực, bộ trao đổi nhiệt, máy nén và dây chuyền sản xuất liên tục.
Đối với dầu hoặc các chất lỏng công nghiệp, EGE cũng có nhiều dòng cảm biến chịu áp suất cao và sử dụng vật liệu thép không gỉ tại phần tiếp xúc môi chất. Ví dụ SC 440/5-A4-GSP có thể giám sát nước và dầu, sử dụng kết nối G1/4, đầu ra PNP-NO, nguồn 24 VDC và cấp bảo vệ IP67. Phiên bản này có khả năng chịu áp suất đến 100 bar theo dữ liệu của nhà sản xuất.
Các dòng cảm biến lưu lượng EGE-Elektronik tiêu biểu

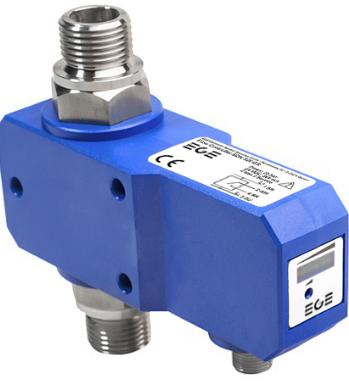

Dòng SDN phù hợp cho những hệ thống cần theo dõi giá trị lưu lượng cụ thể. Model SDN 520 GSP được thiết kế cho nước với phạm vi phát hiện 3–40 lít/phút, kết nối G3/4 và tín hiệu PNP-NO. Thiết bị sử dụng nguồn 24 VDC, kết nối điện M12 và đạt cấp bảo vệ IP67.
Với các ứng dụng lưu lượng nhỏ, SDN 552/5 GAA hỗ trợ phạm vi 50–1.000 ml/phút và cung cấp hai tín hiệu analog 4–20 mA. Trong khi đó SDN 554/2 GPP có phạm vi 2–20 lít/phút, thích hợp với nước và hỗn hợp nước-glycol. Ngoài lưu lượng, các phiên bản này còn hỗ trợ giám sát nhiệt độ và hiển thị thông số trên màn hình số.
Dòng SNT lại hướng nhiều hơn đến chức năng giám sát dòng chảy. Ví dụ SNT 450/1-A4-WR1 sử dụng cho nước và dầu, có dải phát hiện 1–150 cm/s với nước và 3–300 cm/s với dầu. Thiết bị được trang bị hiển thị LED và có khả năng chịu áp suất đến 100 bar.
Ưu điểm của cảm biến lưu lượng EGE-Elektronik
Cảm biến lưu lượng EGE-Elektronik có nhiều kiểu kết nối quá trình như G1/4, G1/2 và G3/4 để phù hợp với nhiều kích thước đường ống. Hãng cũng cung cấp nhiều loại vật liệu tiếp xúc môi chất như thép không gỉ AISI 316L, AISI 316 Ti, FPM, PVDF, PTFE và ceramic. Điều này giúp lựa chọn cảm biến theo tính chất hóa học của môi chất và điều kiện làm việc thực tế.
Một ưu điểm khác là thiết bị có nhiều phương thức xuất tín hiệu. Người dùng có thể lựa chọn tín hiệu đóng/ngắt để giám sát mức lưu lượng tối thiểu hoặc tín hiệu analog để đưa giá trị đo về PLC. Một số dòng còn tích hợp hiển thị số, theo dõi nhiệt độ và khả năng lập trình các điểm chuyển mạch. Nhờ vậy cảm biến lưu lượng EGE-Elektronik có thể được sử dụng từ hệ thống máy đơn giản đến dây chuyền tự động hóa phức tạp.
Ứng dụng cảm biến lưu lượng EGE-Elektronik trong nhà máy
Trong máy công cụ, cảm biến được sử dụng để kiểm tra nước làm mát đến trục chính hoặc vùng gia công. Trong hệ thống thủy lực, thiết bị có thể theo dõi dòng dầu và hỗ trợ phát hiện tình trạng thiếu lưu lượng. Đối với hệ thống trao đổi nhiệt, cảm biến lưu lượng EGE-Elektronik giúp đảm bảo nước hoặc dung dịch glycol luôn lưu thông trong phạm vi yêu cầu.
Thiết bị cũng được sử dụng trong ngành hóa chất, xử lý nước, sản xuất thực phẩm, thiết bị HVAC, máy nén và nhiều hệ thống tự động hóa. EGE cung cấp cả cảm biến cho môi chất lỏng và khí, do đó phạm vi ứng dụng khá rộng. Khi lựa chọn model cần xác định rõ môi chất, lưu lượng, nhiệt độ, áp suất, kích thước ren và kiểu tín hiệu đầu ra.
Lựa chọn cảm biến lưu lượng EGE-Elektronik phù hợp
Khi xác định cảm biến lưu lượng EGE-Elektronik, cần phân biệt giữa yêu cầu giám sát dòng chảy và yêu cầu đo giá trị lưu lượng. Nếu chỉ cần phát hiện dòng chảy vượt hoặc thấp hơn một ngưỡng, các dòng SC hoặc SNT có thể phù hợp. Nếu hệ thống cần hiển thị và truyền giá trị lưu lượng cụ thể về bộ điều khiển, dòng SDN sẽ là lựa chọn đáng quan tâm.
Ngoài model, cần kiểm tra chính xác phạm vi đo, loại môi chất, nhiệt độ vận hành, áp suất đường ống và tín hiệu điện. Với môi trường có hóa chất hoặc môi chất ăn mòn, vật liệu phần tiếp xúc môi chất đặc biệt quan trọng. Việc chọn đúng cấu hình sẽ giúp cảm biến lưu lượng EGE-Elektronik hoạt động ổn định và phù hợp với thiết kế hệ thống.
