Cảm biến áp suất AST American – Giải pháp đo áp suất công nghiệp chính xác

Cảm biến áp suất AST American là dòng thiết bị được phát triển bởi American Sensor Technologies (AST), doanh nghiệp chuyên về công nghệ cảm biến áp suất công nghiệp. AST được thành lập tại New Jersey, Hoa Kỳ vào năm 1997 và phát triển nhiều dòng cảm biến dựa trên công nghệ phần tử cảm biến MEMS cùng Krystal Bond™. Hiện nay, nhiều dòng sản phẩm AST được cung cấp trong danh mục cảm biến của TE Connectivity.

Trong các hệ thống tự động hóa, thủy lực, khí nén, xử lý nước, năng lượng và máy móc công nghiệp, Cảm biến áp suất AST American đảm nhiệm việc chuyển đổi áp suất của môi chất thành tín hiệu điện để PLC, bộ điều khiển hoặc hệ thống giám sát xử lý. Tùy từng series, thiết bị có thể sử dụng tín hiệu 4–20 mA, 0–5 V, 0–10 V hoặc các dạng tín hiệu điện áp khác.

Thiết kế của cảm biến áp suất AST American

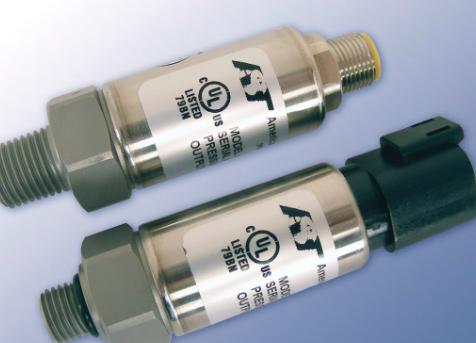

Một trong những đặc điểm đáng chú ý của Cảm biến áp suất AST American là kết cấu cảm biến bằng thép không gỉ được thiết kế cho môi trường công nghiệp. Ví dụ, dòng AST4700 sử dụng phần tử cảm biến thép không gỉ nguyên khối kết hợp công nghệ Krystal Bond™, không sử dụng dầu điền đầy và không có O-ring bên trong phần tử cảm biến. Thiết kế này giúp cảm biến phù hợp với các hệ thống thường xuyên chịu chu kỳ áp suất, rung động và điều kiện vận hành công nghiệp.

Tùy model, cảm biến áp suất AST có thể được trang bị nhiều chuẩn kết nối quá trình như NPT, SAE/UNF hoặc BSP. Phần kết nối điện cũng có nhiều lựa chọn như DIN 43650A, Mini-DIN, M12x1 hoặc dây cáp trực tiếp. Điều này giúp kỹ thuật viên lựa chọn cấu hình phù hợp với hệ thống hiện hữu mà không phải thay đổi quá nhiều kết cấu đường ống hoặc tủ điều khiển.

Dải đo và tín hiệu của cảm biến áp suất AST

AST phát triển nhiều series để đáp ứng từ áp suất thấp đến các ứng dụng áp suất cao. Chẳng hạn AST43LP có các dải đo thấp từ 1 psi đến 30 psi, độ chính xác được công bố ở mức ±0,25% FSO và có các lựa chọn tín hiệu 0,5–4,5 V, 1–5 V hoặc 4–20 mA. Dòng này phù hợp với những hệ thống cần đo áp suất nhỏ nhưng vẫn yêu cầu tín hiệu công nghiệp ổn định.

Ở nhóm áp suất cao hơn, AST4700 có cấu hình lên tới 10.000 psi tùy phiên bản. Dòng AST4000 cũng được sử dụng rộng rãi trong đo áp suất công nghiệp; một cấu hình AST4000 trên danh mục TE có dải 10 bar, ngõ ra 4–20 mA, nguồn 10–28 VDC và nhiệt độ vận hành từ -40 đến 85°C. Thông số chính xác cần được xác định theo đầy đủ mã đặt hàng của từng Cảm biến áp suất AST American.

Các dòng cảm biến áp suất AST American phổ biến

AST4000 là dòng cảm biến áp suất công nghiệp có nhiều lựa chọn tín hiệu, cổng áp suất và kiểu kết nối điện. Series này phù hợp cho máy móc, hệ thống thủy lực, thiết bị OEM và nhiều ứng dụng giám sát áp suất thông dụng. Một số cấu hình AST4000 sử dụng vật liệu cổng áp suất 316L và ngõ ra 4–20 mA.

AST4300 được thiết kế cho các ứng dụng công nghiệp, trong đó có những phiên bản Non-Incendive dùng ở khu vực có yêu cầu an toàn đặc biệt. Series có các lựa chọn cổng 1/4 MNPT, 1/4 FNPT, BSPP, 7/16-20 UNF và những chuẩn khác tùy cấu hình. Một model AST4300 dải 500 psi được TE công bố sử dụng tín hiệu 4–20 mA.

AST4700 tập trung vào các cấu hình tín hiệu điện áp như 0–5 V và 0–10 V. Thiết bị sử dụng phần tử cảm biến thép không gỉ nguyên khối và có nhiều lựa chọn kết nối quá trình NPT, SAE hoặc BSP, thích hợp cho thiết bị kiểm tra, máy công nghiệp và hệ thống cần đưa tín hiệu áp suất về bộ điều khiển.

Ngoài ra còn có AST4710 dành cho đo áp suất tuyệt đối và AST20PT kết hợp đo áp suất cùng nhiệt độ tại một điểm quá trình. AST20PT có nhiều lựa chọn tín hiệu như 0–10 V, 0–5 V, 1–10 V, 1–5 V và 4–20 mA; độ chính xác áp suất được TE công bố tới ±0,1% FSO tùy cấu hình.

Ứng dụng của cảm biến áp suất AST American trong nhà máy

Trong hệ thống thủy lực, Cảm biến áp suất AST American có thể được lắp trên đường dầu, trạm nguồn thủy lực, cụm van hoặc máy ép để theo dõi áp suất làm việc. Tín hiệu từ cảm biến được đưa về PLC hoặc bộ hiển thị nhằm giám sát tình trạng hệ thống, hỗ trợ phát hiện áp suất vượt ngưỡng và kiểm soát chu trình máy.

Trong các hệ thống khí nén, máy nén, xử lý nước, năng lượng và thiết bị thử nghiệm, cảm biến AST có thể dùng để đo áp suất khí hoặc chất lỏng tùy vật liệu và cấu hình cảm biến. Dòng AST4710 được hãng nêu ứng dụng trong test stand, quản lý năng lượng và nước, autoclave, thiết bị đo áp suất, data logger và hệ thống hiệu chỉnh áp suất khí quyển.

Lựa chọn cảm biến áp suất AST đúng cho hệ thống

Khi xác định một Cảm biến áp suất AST American, không nên chỉ dựa vào tên series như AST4000 hoặc AST4300. Mã đầy đủ thường thể hiện nhiều yếu tố liên quan đến dải áp suất, loại áp suất, tín hiệu đầu ra, chuẩn ren, đầu nối điện và những tùy chọn riêng của cảm biến. Vì vậy khi thay thế cảm biến đang sử dụng, nên đối chiếu toàn bộ model trên nhãn thiết bị.

Ví dụ, cùng thuộc AST4300 nhưng model có thể khác nhau về dải đo và tín hiệu. Một cấu hình AST4300A00500P441000-SS được công bố với dải 500 psi, loại áp suất gauge và tín hiệu 4–20 mA. Việc xác định đúng model sẽ hạn chế tình trạng chọn đúng series nhưng sai dải đo hoặc sai tín hiệu đưa về bộ điều khiển.

Cảm biến áp suất AST American cho hệ thống tự động hóa

Với nhiều dải áp suất, tín hiệu đầu ra và kiểu kết nối khác nhau, Cảm biến áp suất AST American có thể đáp ứng nhiều yêu cầu đo lường trong thiết bị OEM và dây chuyền công nghiệp. Các series AST4000, AST4300, AST43LP, AST4700, AST4710 và AST20PT hướng đến những nhóm ứng dụng khác nhau, từ đo áp suất thấp đến áp suất cao và đo kết hợp áp suất – nhiệt độ.

Khi cần thay thế cảm biến áp suất AST, các thông tin quan trọng nhất là model đầy đủ, dải đo, tín hiệu output, nguồn cấp, kết nối điện và chuẩn ren quá trình. Đây là cơ sở để xác định đúng cấu hình tương đương, đặc biệt với những model AST có chuỗi mã đặt hàng dài và nhiều tùy chọn kỹ thuật
