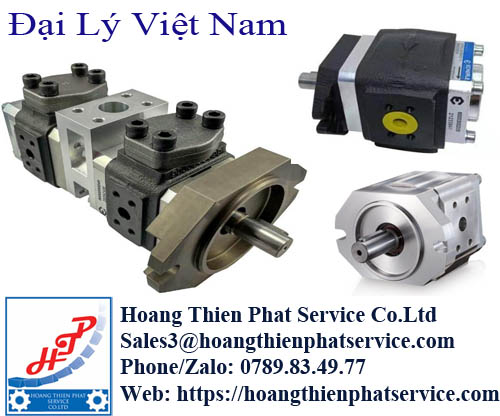

Bơm công nghiệp Eckerle – Nền tảng vận hành ổn định cho hệ thống thủy lực
Trong một hệ thống thủy lực công nghiệp, máy bơm không chỉ tạo ra lưu lượng. Thiết bị còn ảnh hưởng trực tiếp đến độ chính xác, tiếng ồn, nhiệt độ dầu và mức tiêu thụ năng lượng. Bơm công nghiệp Eckerle được phát triển cho những dây chuyền cần áp suất ổn định, khả năng điều khiển linh hoạt và độ bền vận hành cao.
Eckerle tập trung mạnh vào công nghệ bơm bánh răng ăn khớp trong có bù khe hở. Cấu trúc này giúp hạn chế rò rỉ nội bộ, giảm dao động áp suất và duy trì hiệu suất tốt trong nhiều điều kiện làm việc. Theo danh mục hiện hành của hãng, nhóm thủy lực công nghiệp gồm các dòng EIPC, EIPH, EIPQ, EIPS và EIMQ. Eckerle Technologies
Điểm khác biệt của bơm công nghiệp Eckerle
Khả năng bù khe hở giúp duy trì áp suất
Khi bơm làm việc, áp lực dầu được sử dụng để điều chỉnh các phần tử bù khe hở. Cơ cấu này thu hẹp khoảng cách tại những vùng có nguy cơ rò rỉ nội bộ. Lưu lượng đầu ra vì thế ít suy giảm khi áp suất tăng.
Đặc tính trên đặc biệt cần thiết cho máy ép và máy ép phun nhựa. Những thiết bị này thường có giai đoạn chạy nhanh, nén áp và giữ áp trong cùng một chu kỳ.
Vận hành êm trong môi trường sản xuất
Bơm bánh răng ngoài có thể tạo tiếng ồn và xung áp rõ rệt khi tốc độ tăng. Thiết kế ăn khớp trong giúp dòng dầu chuyển động liên tục hơn. Quá trình hút và đẩy diễn ra nhẹ, hạn chế rung động truyền sang đường ống.
Theo Eckerle, nhóm bơm công nghiệp của hãng được thiết kế để giảm tiếng ồn, dễ kết hợp thành bơm đơn hoặc bơm nhiều tầng. Một số phiên bản có thể chịu đỉnh áp suất đến 400 bar, tùy kích thước và điều kiện vận hành. Danh mục thủy lực công nghiệp Eckerle
Điều khiển tốt với động cơ servo
Một ưu điểm quan trọng của bơm công nghiệp Eckerle là khả năng làm việc với truyền động thay đổi tốc độ. Lưu lượng được điều chỉnh trực tiếp bằng tốc độ động cơ thay vì xả bớt dầu qua van.
Khi máy tạm ngừng chuyển động, bộ điều khiển có thể giảm vòng quay của bơm. Hệ thống nhờ đó hạn chế tổn thất công suất, giảm nhiệt và tiết kiệm năng lượng.
Tài liệu hãng cho biết cấu hình truyền động tốc độ biến đổi có thể mang lại mức tiết kiệm đáng kể trong các máy có khoảng nghỉ chu kỳ. Kết quả thực tế còn phụ thuộc tải, chương trình điều khiển và thiết kế hệ thống.
Các dòng bơm công nghiệp Eckerle phổ biến
| Dòng sản phẩm | Đặc trưng kỹ thuật | Ứng dụng phù hợp |
|---|---|---|
| EIPC | Bơm bánh răng trong cho thủy lực cố định | Máy ép nhựa, máy công cụ, bộ nguồn thủy lực |
| EIPH | Dòng áp suất cao, nhiều kích thước dung tích | Máy ép, máy đúc, thiết bị tạo hình kim loại |
| EIPQ | Bơm đảo chiều, có thể làm việc như bơm hoặc motor | Truyền động servo, mạch kín, thu hồi năng lượng |
| EIPS | Bơm phân đoạn nhỏ gọn, dễ tích hợp | Cụm nguồn nhỏ, máy chuyên dụng, hệ thống nhiều tầng |
| EIMQ | Cụm bơm/motor thủy lực bốn góc phần tư | Máy nâng, máy ép, truyền động cần tái sinh năng lượng |
Bơm Eckerle EIPC
EIPC hướng đến hệ thống thủy lực công nghiệp cần hiệu quả đầu tư tốt. Dòng này phù hợp cho máy vận hành ở áp suất ổn định và có chu kỳ làm việc lặp lại.
Các phiên bản EIPC có thể được sử dụng độc lập hoặc kết hợp thành bơm nhiều tầng. Cách bố trí này tạo ra nhiều mức lưu lượng cho các cơ cấu khác nhau. Doanh nghiệp có thể giảm số lượng động cơ và đơn giản hóa cụm nguồn.
Bơm áp suất cao Eckerle EIPH
EIPH là dòng nổi bật khi hệ thống yêu cầu áp suất cao và tuổi thọ lâu dài. Danh mục hiện có các cỡ EIPH2, EIPH3, EIPH5 và EIPH6.
Tùy cỡ bơm, dung tích làm việc trải rộng từ khoảng 4,2 đến gần 250 cm³/vòng. Một số phiên bản đạt áp suất làm việc liên tục đến 330 bar. Đỉnh áp suất khi khởi động có thể đạt 400 bar, nhưng không được áp dụng đồng thời mọi giới hạn cực đại. Catalogue EIPH chính thức
EIPH thường được lựa chọn cho máy ép thủy lực, máy ép nhựa và dây chuyền gia công kim loại. Dải dung tích rộng giúp kỹ sư dễ cân đối giữa lưu lượng, áp suất và công suất động cơ.
Bơm đảo chiều Eckerle EIPQ
EIPQ có thiết kế đối xứng, cho phép làm việc ở cả hai chiều quay. Thiết bị có thể hoạt động như bơm hoặc motor thủy lực trong hệ thống phù hợp.
EIPQ2 gồm các cỡ dung tích khoảng 5,4–13,3 cm³/vòng. EIPQ3 gồm các cỡ khoảng 15,8–24,5 cm³/vòng. Catalogue hiện hành công bố áp suất liên tục 300 bar và áp suất đỉnh 330 bar. Catalogue EIPQ chính thức
Dòng này phù hợp cho truyền động servo, cơ cấu nâng hạ và hệ thống cần đảo chiều mềm. Khả năng chuyển đổi giữa chế độ bơm và motor còn hỗ trợ thu hồi năng lượng.
Bơm Eckerle EIPS
EIPS sử dụng cấu trúc phân đoạn nhỏ gọn. Thiết kế cartridge giúp tích hợp trực tiếp vào thân cụm nguồn hoặc hệ thống máy chuyên dụng.
Khi bảo trì, bộ phận truyền động có thể được tháo mà không cần tháo toàn bộ đường ống. Cách thiết kế này rút ngắn thời gian kiểm tra và hạn chế nguy cơ nhiễm bẩn dầu.
Bơm công nghiệp Eckerle được sử dụng ở đâu?
Máy ép phun nhựa
Máy ép nhựa liên tục thay đổi giữa các bước đóng khuôn, phun, giữ áp và mở khuôn. Bơm Eckerle có thể đáp ứng từng giai đoạn bằng cách thay đổi tốc độ động cơ.
Khi lưu lượng được cung cấp theo nhu cầu, hệ thống giảm lượng dầu phải xả qua van. Nhiệt độ vận hành thấp hơn và chi phí làm mát cũng được hạn chế.
Máy ép và thiết bị gia công kim loại
Máy ép cần lưu lượng lớn khi di chuyển nhanh nhưng yêu cầu áp suất cao lúc tạo hình. Bơm nhiều tầng Eckerle có thể phân phối lưu lượng theo từng giai đoạn.
Cấu hình phù hợp giúp rút ngắn chu kỳ và cải thiện độ chính xác của lực ép. Độ ồn thấp cũng tạo môi trường làm việc dễ chịu hơn.
Bộ nguồn thủy lực công nghiệp
Bơm Eckerle có thể tích hợp vào bộ nguồn của máy công cụ, bàn nâng, thiết bị gá kẹp và dây chuyền tự động. Các phiên bản đa dạng giúp đáp ứng cả hệ thống mới lẫn dự án thay thế.
Truyền động servo thủy lực
Kết hợp bơm bánh răng trong với servo motor cho phép điều chỉnh áp suất và lưu lượng bằng tốc độ quay. Phương án này giảm phụ thuộc vào van tiết lưu và van tỷ lệ.
Hệ thống trở nên gọn hơn, phản hồi nhanh và dễ lập trình theo từng công đoạn sản xuất.
Cách chọn bơm công nghiệp Eckerle phù hợp
Xác định lưu lượng thực tế
Lưu lượng bơm được xác định từ dung tích riêng và tốc độ quay. Có thể ước tính theo công thức:
Q=Vg×n×ηv1000Q=\frac{V_g\times n\times\eta_v}{1000}Q=1000Vg×n×ηv
Trong đó, QQQ là lưu lượng lít/phút, VgV_gVg là dung tích cm³/vòng. nnn biểu thị tốc độ vòng/phút và ηv\eta_vηv là hiệu suất thể tích.
Không nên chọn lưu lượng chỉ dựa trên công suất motor cũ. Cần xem tốc độ xi lanh, thời gian chu kỳ và lưu lượng lớn nhất của từng công đoạn.
Kiểm tra áp suất làm việc và áp suất đỉnh
Áp suất liên tục khác với áp suất đỉnh trong thời gian ngắn. Chọn bơm chỉ theo giá trị cực đại có thể gây sai lệch công suất và tăng chi phí.
Kỹ sư cần cung cấp áp suất vận hành thông thường, thời gian giữ áp và tần suất xuất hiện xung áp. Những dữ liệu này giúp xác định đúng dòng EIPC, EIPH hoặc EIPQ.
Đối chiếu chiều quay và kiểu trục
Chiều quay được nhìn từ phía trục dẫn động của bơm. Nếu lắp sai, thiết bị có thể không hút dầu hoặc gây hư hỏng sớm.
Kiểu trục, mặt bích, đường kính định tâm và vị trí cổng dầu cũng phải trùng khớp. Khi thay bơm cũ, nên gửi hình ảnh nhãn và kích thước lắp đặt.
Xác định loại dầu và độ nhớt
Catalogue EIPH và EIPQ nêu môi chất tiêu chuẩn HL hoặc HLP theo DIN 51524. Dải độ nhớt vận hành phổ biến được hãng công bố là 10–300 mm²/s.
Nếu sử dụng dầu chống cháy, dầu sinh học hoặc chất lỏng đặc biệt, cần kiểm tra riêng. Vật liệu phớt và đặc tính bôi trơn có thể ảnh hưởng trực tiếp đến tuổi thọ bơm.
Lắp đặt bơm Eckerle cần chú ý điều gì?
Đường hút nên ngắn, đủ lớn và hạn chế co gấp. Áp suất đầu vào quá thấp có thể tạo xâm thực, gây tiếng kêu và làm hỏng bề mặt bánh răng.
Motor và trục bơm phải được căn đồng tâm. Khớp nối cần bù được sai lệch nhỏ nhưng không được truyền lực hướng kính lên trục.
Trước lần khởi động đầu tiên, thân bơm và đường hút cần có dầu. Hệ thống nên chạy không tải trong thời gian ngắn để đẩy hết không khí. Tuyệt đối không để bơm vận hành khô.
Dầu phải được lọc đúng cấp sạch do nhà sản xuất yêu cầu. Với nhiều dòng thủy lực Eckerle, catalogue chỉ định cấp sạch 20/18/15 theo ISO 4406.
Bảo trì bơm công nghiệp Eckerle
Bơm bánh răng trong thường không cần bảo trì phức tạp. Tuy nhiên, người vận hành nên theo dõi tiếng ồn, nhiệt độ dầu và thời gian tạo áp.
Tiếng rít tăng dần có thể liên quan đến thiếu dầu ở cửa hút. Lưu lượng suy giảm thường xuất phát từ dầu quá nóng, độ nhớt thấp hoặc mài mòn bên trong.
Phin lọc cần được kiểm tra theo chênh áp thay vì chỉ theo thời gian cố định. Dầu nhiễm nước hoặc chứa hạt cứng sẽ làm giảm nhanh tuổi thọ của cơ cấu bù khe hở.
Báo giá bơm công nghiệp Eckerle tại Việt Nam
Giá bơm công nghiệp Eckerle phụ thuộc vào dòng sản phẩm, dung tích, cấu hình trục và kiểu kết nối. Những phiên bản đặc biệt hoặc model dùng cho servo cần kiểm tra mã đặt hàng đầy đủ.
Hoàng Thiên Phát hỗ trợ tra cứu EIPC, EIPH, EIPQ, EIPS và các model thay thế. Khách hàng nên gửi ảnh nhãn rõ nét để được tư vấn chính xác, tránh đặt nhầm chiều quay hoặc kích thước lắp.
