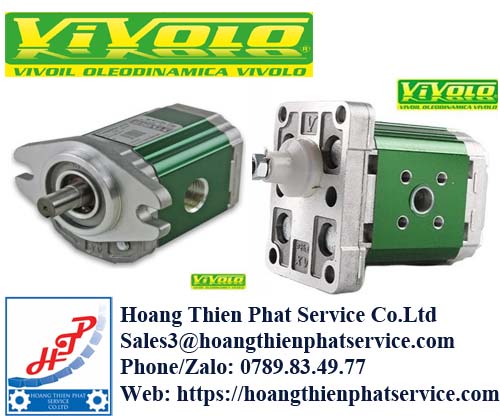

Bơm bánh răng thủy lực Vivolo – Giải pháp truyền động thủy lực cho máy công nghiệp

Trong một hệ thống thủy lực, khả năng duy trì dòng dầu ổn định ảnh hưởng trực tiếp đến tốc độ, lực và độ chính xác của cơ cấu chấp hành. Bơm bánh răng thủy lực Vivolo được phát triển cho nhiệm vụ này với thiết kế bánh răng ngoài nhỏ gọn, nhiều lựa chọn dung tích và khả năng cấu hình theo từng loại máy. Sản phẩm thuộc danh mục của Vivoil Oleodinamica Vivolo – nhà sản xuất thiết bị thủy lực của Ý chuyên về bơm bánh răng, động cơ thủy lực và bộ chia lưu lượng.

Điểm đáng chú ý của bơm bánh răng thủy lực Vivolo không chỉ nằm ở khả năng tạo lưu lượng dầu mà còn ở sự đa dạng về kích thước, trục, mặt bích, chiều quay và kiểu kết nối. Nhờ đó, sản phẩm có thể được lựa chọn cho máy thiết kế mới hoặc dùng để thay thế bơm cũ trên nhiều hệ thống thủy lực công nghiệp.

Vì sao bơm Vivolo xuất hiện trên nhiều hệ thống thủy lực?

Thay vì phát triển một mẫu bơm cho tất cả ứng dụng, Vivoil chia danh mục thành nhiều nhóm kích thước khác nhau. Từ những cơ cấu nhỏ cần lượng dầu thấp đến các máy công nghiệp yêu cầu lưu lượng lớn, người thiết kế có thể lựa chọn bơm tương ứng mà vẫn sử dụng cùng nền tảng công nghệ bánh răng ngoài.

Bơm bánh răng thủy lực Vivolo vì vậy thường được lựa chọn khi hệ thống cần thiết bị có kết cấu đơn giản, kích thước gọn và dễ bố trí trong cụm máy. Danh mục của hãng bao gồm Group 0, Group 1, Group 2 và Group 3, đồng thời có cả phiên bản một chiều, đảo chiều và nhiều tầng.

Không chỉ có một loại bơm bánh răng

Sự khác biệt giữa các bơm Vivolo không đơn thuần nằm ở kích thước bên ngoài. Tùy series, sản phẩm có thể thay đổi dung tích làm việc, áp suất, tốc độ quay, vật liệu mặt bích, kiểu trục, cổng dầu và hướng quay.

Điều này đặc biệt hữu ích đối với các nhà máy cần thay bơm trên máy nhập khẩu. Thay vì chỉ tìm một sản phẩm có lưu lượng tương đương, người dùng có thể đối chiếu toàn bộ cấu hình cơ khí để tìm bơm thủy lực Vivolo phù hợp với vị trí lắp đặt hiện hữu.

Một mã bơm Vivolo thể hiện nhiều thông tin hơn bạn nghĩ

Khi tìm mua bơm bánh răng thủy lực Vivolo, chỉ biết Group hoặc dung tích thường chưa đủ để xác định chính xác sản phẩm. Mã đặt hàng của bơm có thể liên quan đến hàng loạt đặc điểm như series, displacement, chiều quay, loại mặt bích, trục truyền động, vị trí cổng dầu và tùy chọn phớt.

Vì vậy, hai bơm có hình dáng gần giống nhau chưa chắc có thể thay thế trực tiếp. Đây cũng là lý do khi kiểm tra bơm Vivoil đang lắp trên máy, thông tin trên nameplate và hình ảnh thực tế có giá trị rất lớn trong quá trình xác định cấu hình.

Chiều quay của bơm

Chiều quay là thông số cần kiểm tra trước khi đặt hàng. Tùy cấu hình, bơm bánh răng Vivolo có thể được thiết kế theo chiều quay phải hoặc trái, trong khi hãng cũng phát triển các dòng reversible dành cho ứng dụng cần đảo chiều.

Nếu lựa chọn sai chiều quay, vị trí hút và đẩy dầu có thể không phù hợp với thiết kế của hệ thống. Vì vậy không nên xác định bơm chỉ dựa vào kích thước hoặc hình dáng bên ngoài.

Kiểu trục quyết định khả năng lắp cơ khí

Trục là điểm truyền mô-men từ động cơ hoặc cơ cấu dẫn động tới bơm. Vivoil cung cấp nhiều cấu hình trục như trục côn có then, trục song song, trục then hoa và những lựa chọn khác tùy từng series.

Khi thay thế bơm thủy lực Vivoil, đường kính trục, chiều dài trục và kiểu liên kết phải tương thích với khớp nối hoặc hệ truyền động hiện tại. Một bơm có thông số thủy lực phù hợp nhưng khác trục vẫn có thể không lắp được lên máy.

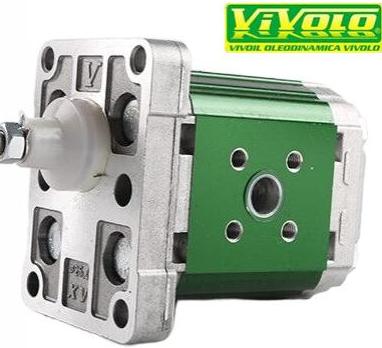

Mặt bích và cửa dầu cũng cần được đối chiếu

Mặt bích quyết định cách bơm được cố định lên động cơ hoặc cụm máy, trong khi cửa dầu quyết định khả năng kết nối với đường ống thủy lực. Vivoil phát triển nhiều tùy chọn mặt bích và kiểu cổng nhằm phục vụ các tiêu chuẩn máy khác nhau.

Đối với một số dòng Group 2, hãng có các lựa chọn theo chuẩn châu Âu, Đức hoặc SAE. Chính sự linh hoạt này giúp bơm bánh răng thủy lực Vivolo có phạm vi tích hợp rộng trong nhiều thiết bị.

Chọn Group Vivolo theo quy mô hệ thống thay vì chọn theo cảm tính

Một cách dễ tiếp cận danh mục Vivoil là bắt đầu từ Group của bơm. Mỗi Group hướng đến một khoảng dung tích và kích thước khác nhau, sau đó mới tiếp tục xác định các thông số chi tiết.

Group 0 – Khi không gian lắp đặt là yếu tố quan trọng

Group 0 hướng đến những ứng dụng có kích thước nhỏ và nhu cầu lưu lượng thấp. Một số cấu hình của nhóm này có dung tích bắt đầu khoảng 0,16 cm³/vòng, vì vậy phù hợp với các cơ cấu thủy lực nhỏ hoặc thiết bị có không gian lắp đặt hạn chế.

Dòng này cho thấy bơm bánh răng thủy lực Vivolo không chỉ phục vụ các cụm nguồn công suất lớn. Vivoil còn phát triển sản phẩm cho những máy cần nguồn dầu nhỏ nhưng yêu cầu thiết bị gọn và dễ tích hợp.

Group 1 – Cân bằng giữa kích thước và khả năng làm việc

Group 1 mở rộng phạm vi dung tích so với Group 0 và phù hợp với nhiều hệ thống thủy lực nhỏ đến trung bình. Một series tiêu biểu là XP101 với nhiều lựa chọn displacement và cấu hình trục, mặt bích khác nhau.

Đây là nhóm đáng quan tâm khi cần một bơm thủy lực Vivoil nhỏ gọn nhưng vẫn có nhiều lựa chọn cấu hình. Việc lựa chọn chính xác cần dựa trên thông số của từng model thay vì áp dụng chung thông số của cả Group.

Group 2 – Dòng bơm linh hoạt cho máy công nghiệp

Group 2 là một trong những nhóm có phạm vi lựa chọn rộng, với dung tích khoảng 4,2 đến 39,6 cm³/vòng tùy series. Các dòng như XP201, XP219 cùng nhiều biến thể khác giúp người sử dụng lựa chọn theo mặt bích, trục và điều kiện vận hành.

Bơm bánh răng thủy lực Vivolo Group 2 có thể được sử dụng trong cụm nguồn, máy công nghiệp, thiết bị nâng hạ và nhiều hệ thống truyền động thủy lực. Một số cấu hình có áp suất cực đại khoảng 300 bar, tuy nhiên giá trị chính xác luôn phải kiểm tra theo displacement và datasheet của model cụ thể.

Group 3 – Khi hệ thống cần lưu lượng lớn hơn

Ở những thiết bị cần lượng dầu lớn hơn, Group 3 cung cấp các displacement cao hơn đáng kể. Ví dụ dòng XT301 có các cấu hình dung tích lên tới khoảng 86,87 cm³/vòng.

Nhóm này mở rộng khả năng ứng dụng của bơm bánh răng Vivolo trên các máy công nghiệp và thiết bị di động có nhu cầu lưu lượng lớn. Việc tính toán tốc độ, lưu lượng và áp suất phải được thực hiện đồng thời để lựa chọn đúng kích thước bơm.

Từ vòng quay động cơ đến dòng dầu cấp cho máy

Khi động cơ truyền chuyển động vào trục bơm, bánh răng chủ động bắt đầu quay và kéo bánh răng còn lại chuyển động. Tại vùng hai bánh răng tách khỏi nhau, thể tích khoang tăng lên và dầu thủy lực được hút từ thùng chứa vào trong bơm.

Dầu sau đó được giữ trong các khoảng giữa răng bánh răng và thành thân bơm rồi di chuyển theo chu vi. Khi đến phía đối diện, các răng bắt đầu ăn khớp trở lại, làm giảm thể tích và đẩy dầu ra cửa áp suất.

Quá trình này diễn ra liên tục nên bơm bánh răng thủy lực Vivolo tạo ra dòng dầu để cung cấp cho van điều khiển, xi lanh, motor thủy lực hoặc các cơ cấu khác. Áp suất thực tế của hệ thống hình thành do tải và sức cản trên đường dầu chứ không đơn giản là do bản thân bơm “tạo áp”.

Khi nào nên quan tâm đến bơm đảo chiều Vivolo?

Không phải hệ thống nào cũng vận hành bơm theo một hướng cố định. Một số máy có cơ cấu truyền động yêu cầu trục có thể quay hai chiều, lúc này dòng reversible của Vivoil trở thành lựa chọn đáng chú ý.

Các bơm bánh răng thủy lực Vivolo đảo chiều được thiết kế để làm việc phù hợp với dạng chuyển động này. Vivoil có các series reversible thuộc nhiều Group khác nhau, trong đó GR213 là một ví dụ thuộc Group 2.

Điểm này cần phân biệt với việc đơn giản thay đổi chiều quay của một bơm một chiều. Khi thiết kế hoặc thay thế thiết bị, phải xác định rõ máy cần unidirectional hay reversible để tránh chọn sai cấu hình.

Bơm đơn chưa đủ lưu lượng – Vivoil còn có giải pháp nhiều tầng

Một hệ thống đôi khi cần cấp dầu cho hai hoặc nhiều mạch thủy lực có yêu cầu khác nhau. Thay vì bố trí nhiều bơm hoàn toàn độc lập, Vivoil cung cấp các pump elements và giải pháp multiple pumps cho phép kết hợp nhiều tầng bơm trong cùng cụm.

Mỗi tầng có thể được lựa chọn theo dung tích phù hợp với nhánh thủy lực tương ứng. Thiết kế này tạo thêm khả năng tùy biến cho các máy cần nhiều mạch dầu nhưng muốn tối ưu không gian truyền động.

Đây là một điểm giúp danh mục bơm thủy lực Vivolo vượt ra ngoài phạm vi của một bơm bánh răng đơn thông thường và phù hợp hơn với những hệ thống máy có cấu trúc phức tạp.

Những vị trí bơm Vivolo thường đảm nhiệm trên máy

Cụm nguồn thủy lực

Trong hydraulic power unit, bơm bánh răng thủy lực Vivolo đảm nhiệm việc hút dầu từ thùng chứa và cấp dòng dầu vào hệ thống. Dầu sau đó được điều khiển qua van để vận hành xi lanh hoặc motor thủy lực.

Với nhiều mức displacement, người thiết kế có thể lựa chọn bơm dựa trên lưu lượng thực tế thay vì sử dụng bơm quá lớn. Điều này giúp hệ thống được thiết kế phù hợp hơn với yêu cầu vận hành.

Máy nâng hạ và thiết bị di động

Các thiết bị nâng hạ thường yêu cầu cụm thủy lực có kích thước gọn nhưng vẫn phải cung cấp đủ lưu lượng cho cơ cấu chấp hành. Bơm bánh răng ngoài là một giải pháp phổ biến cho kiểu ứng dụng này nhờ kết cấu đơn giản và dễ bố trí.

Các cấu hình bơm bánh răng Vivolo có thể được lựa chọn theo tốc độ động cơ, dung tích và áp suất của hệ thống. Khi thay bơm cũ, cần kiểm tra thêm vị trí cổng dầu vì không gian trên thiết bị di động thường khá hạn chế.

Máy nông nghiệp và máy công trình

Hệ thống lái, nâng hạ, truyền động phụ và các cơ cấu công tác trên máy nông nghiệp hoặc máy công trình đều có thể sử dụng nguồn thủy lực. Vivoil xác định nông nghiệp, công nghiệp, vận tải và máy công trình là những lĩnh vực ứng dụng quan trọng của sản phẩm hãng.

Sự đa dạng Group giúp bơm bánh răng thủy lực Vivolo đáp ứng nhiều quy mô máy, từ các cơ cấu phụ nhỏ đến hệ thống yêu cầu lưu lượng cao hơn.

Đừng thay bơm chỉ vì hai sản phẩm có cùng kích thước

Trong thực tế bảo trì, một lỗi thường gặp là lựa chọn bơm thay thế dựa trên kích thước bên ngoài hoặc một phần model. Với Vivoil, các bơm cùng Group vẫn có thể khác displacement, chiều quay, trục, mặt bích hoặc vị trí cổng.

Nếu dung tích quá lớn, lưu lượng dầu có thể vượt nhu cầu thiết kế khi chạy cùng tốc độ. Nếu dung tích quá nhỏ, cơ cấu chấp hành có thể hoạt động chậm hơn yêu cầu. Sai chiều quay, trục hoặc mặt bích thậm chí khiến bơm không thể lắp đặt.

Do đó, khi cần bơm bánh răng thủy lực Vivolo thay thế, nên lưu lại đầy đủ model trên tem, chụp mặt trước, mặt sau, trục và các cổng kết nối của bơm cũ. Những dữ liệu này giúp việc đối chiếu sản phẩm chính xác hơn đáng kể.

7 thông số nên có trước khi yêu cầu báo giá bơm Vivolo

Để xác định nhanh một bơm thủy lực Vivolo, thông tin quan trọng nhất là model đầy đủ trên nameplate. Nếu model bị mờ hoặc mất tem, có thể tiếp tục xác định dựa trên displacement, chiều quay, trục, mặt bích, kích thước cửa hút – cửa đẩy, tốc độ và áp suất làm việc.

Ngoài ra nên cung cấp hình ảnh tổng thể của bơm đang sử dụng và hình chụp trực diện phần trục. Đối với máy nhập khẩu, model máy và thông tin cụm thủy lực cũng có thể hỗ trợ quá trình nhận dạng.

Việc chuẩn bị đầy đủ thông tin ngay từ đầu giúp hạn chế trường hợp báo đúng series nhưng sai option. Đây là yếu tố đặc biệt quan trọng với bơm bánh răng Vivolo vì cùng một dòng sản phẩm có thể tồn tại nhiều biến thể cơ khí.

Giá trị của bơm Vivolo nằm ở khả năng cấu hình theo từng máy

Một bơm thủy lực phù hợp không nhất thiết phải có thông số lớn nhất mà phải đáp ứng đúng nhu cầu của hệ thống. Vivoil xây dựng danh mục theo nhiều Group, displacement và kiểu kết nối để người dùng có thể lựa chọn sản phẩm gần với yêu cầu máy nhất.

Từ Group 0 nhỏ gọn đến Group 3 có dung tích lớn, từ bơm một chiều đến reversible và multiple pumps, bơm bánh răng thủy lực Vivolo cung cấp nhiều phương án cho hệ thống thủy lực công nghiệp. Khi được lựa chọn đúng model, bơm có thể tích hợp đồng bộ với động cơ, đường dầu và cơ cấu chấp hành hiện hữu.

Đối với nhu cầu tìm bơm Vivolo Việt Nam, thông tin model và nameplate vẫn là cơ sở quan trọng nhất để xác định sản phẩm. Kiểm tra đúng Group, dung tích, chiều quay, trục, mặt bích và cổng kết nối sẽ giúp lựa chọn bơm bánh răng thủy lực Vivolo phù hợp cho cả thay thế, bảo trì và thiết kế hệ thống mới.
