Bộ lọc biến tần Enerdoor – Bảo vệ motor trước xung dV/dt và dạng sóng PWM
Biến tần giúp motor chạy linh hoạt hơn, tiết kiệm năng lượng hơn và dễ điều khiển tốc độ hơn. Tuy nhiên, đầu ra của biến tần không phải là một nguồn điện xoay chiều hình sin hoàn hảo như nguồn lưới thông thường. Thay vào đó, VFD tạo ra chuỗi xung PWM với tốc độ chuyển mạch rất cao.
Đó là lý do Bộ lọc biến tần Enerdoor được sử dụng trong nhiều hệ thống truyền động công nghiệp. Enerdoor phát triển riêng một nhóm Motor Protection gồm sine wave filter, dV/dt filter, load reactor, common mode choke và snubber để xử lý các vấn đề phát sinh giữa biến tần và motor.
Vấn đề không nằm ở việc motor có quay hay không
Một hệ thống biến tần có thể hoạt động bình thường trong nhiều tháng và vẫn tồn tại vấn đề điện ở đầu ra.
Motor vẫn quay đúng tốc độ, biến tần không báo fault, dòng điện không vượt ngưỡng. Tuy nhiên bên trong motor, cách điện cuộn dây có thể liên tục chịu các xung điện áp rất dốc. Khi cáp từ biến tần đến motor càng dài, hiện tượng phản xạ sóng trên cáp càng dễ làm điện áp tại đầu cực motor tăng cao hơn mức dự kiến.
Vì vậy, Bộ lọc biến tần Enerdoor không phải thiết bị giúp biến tần “mạnh hơn”. Vai trò chính là làm cho môi trường điện giữa biến tần và motor trở nên thân thiện hơn.
Khi PWM trở thành nguyên nhân gây hại cho motor
Biến tần điều khiển điện áp và tần số bằng phương pháp PWM – Pulse Width Modulation. Các transistor công suất trong drive đóng cắt với tốc độ rất cao để tạo ra điện áp trung bình gần với dạng sóng mong muốn. Về phía motor, quá trình đóng cắt nhanh này tạo ra các cạnh xung có độ dốc lớn.
Nếu dV/dt quá cao, điện áp giữa các vòng dây trong cuộn motor có thể tăng mạnh trong thời gian rất ngắn. Quá trình lặp lại hàng triệu lần có thể làm suy giảm cách điện theo thời gian.
Bộ lọc biến tần Enerdoor không chỉ có một loại
Gọi chung là “Bộ lọc biến tần Enerdoor” nhưng trên thực tế Enerdoor chia sản phẩm thành nhiều cấp độ xử lý khác nhau.
Danh mục hiện tại của hãng bao gồm FIN915SFH High Frequency Sine Wave Filter, SWF Sine Wave Filter, ORT Load Reactor, FVT dV/dt Filter, FIN47SNB Snubber dV/dt Filter, cùng nhiều loại inductance và choke cho bảo vệ motor.
Mỗi loại giải quyết một vấn đề khác nhau. Load reactor thường phù hợp khi cần giảm mức độ dV/dt và hạn chế các đỉnh điện áp cơ bản. dV/dt filter xử lý mạnh hơn, tập trung trực tiếp vào tốc độ tăng điện áp tại đầu cực motor.
Sine wave filter là cấp độ cao hơn, khi cần biến dạng sóng PWM thành dạng gần sin trước khi cấp cho động cơ. Đây là điểm rất quan trọng khi chọn thiết bị: không phải hệ thống nào cũng cần sine wave filter, nhưng cũng không nên dùng một load reactor đơn giản cho hệ thống có cáp cực dài hoặc motor đặc biệt.
FIN915SFH – Bộ lọc sin cho ứng dụng biến tần tần số cao
Theo tài liệu kỹ thuật của hãng, FIN915SFH được thiết kế cho các ứng dụng variable frequency drive, có dòng định mức từ 5 đến 1100 A và điện áp danh định lên tới 600 VAC. Dải tần đầu ra hỗ trợ từ 0 Hz đến 10 kHz, phù hợp cả với các motor tốc độ cao.
Enerdoor cũng nêu các ứng dụng có cáp motor dài tới khoảng 2.500 m trong điều kiện phù hợp, điều mà các hệ thống drive thông thường thường rất khó xử lý nếu không có thiết bị bảo vệ đầu ra.
FIN915SFH phù hợp với dạng hệ thống nào?
FIN915SFH đặc biệt phù hợp cho những ứng dụng không đơn giản chỉ là motor quay ở 50 hoặc 60 Hz. Các motor tốc độ cao, spindle, centrifuge, compressor đặc biệt hoặc hệ thống cần tần số đầu ra lớn có thể cần một sine wave filter có khả năng làm việc ở dải tần rộng hơn.
Với những hệ thống như vậy, một bộ lọc thông thường có thể gây nóng hoặc suy giảm hiệu quả khi tần số tăng cao. FIN915SFH được Enerdoor phát triển chính cho nhóm ứng dụng này.
FIN905SF – Sine wave filter cho VFD công nghiệp thông thường
Ngoài FIN915SFH, Enerdoor còn có dòng FIN905SF. Theo datasheet hãng, FIN905SF có điện áp danh định tới 600 VAC, dòng định mức từ 5 đến 880 A và tần số đầu ra 0–100 Hz. Dòng này phù hợp cho các VFD truyền thống trong xử lý nước, nhà máy quy trình và nhiều hệ thống motor công nghiệp.
Một đặc điểm đáng chú ý là FIN905SF không cần thông gió cưỡng bức ở nhiều cấu hình, có thiết kế tương đối gọn và có thể cung cấp dạng open frame hoặc enclosure. Đối với hệ thống motor chạy ở vùng tần số thông thường nhưng khoảng cách từ drive đến motor lớn, FIN905SF là một nhóm sản phẩm đáng xem xét.
ORT Load Reactor – không cần lọc tới dạng sin vẫn có thể bảo vệ motor
Không phải ứng dụng nào cũng cần sine wave filter. Với nhiều hệ thống, mục tiêu chỉ là giảm voltage spike và dV/dt xuống mức an toàn hơn.
Khi đó ORT Load Reactor Enerdoor có thể là lựa chọn hợp lý hơn. Enerdoor mô tả ORT là load reactor dùng cho VFD, có khả năng giảm dV/dt và các đỉnh điện áp tại motor, đồng thời có tổn hao công suất thấp và thiết kế không cần quạt làm mát.
ORT thường được sử dụng trong automation, water treatment, HVAC và nhiều dây chuyền công nghiệp có biến tần. Điểm khác biệt nằm ở chỗ ORT không cố biến PWM thành dạng sin hoàn chỉnh. Nó làm “mềm” đầu ra của drive và giảm stress lên motor ở mức cần thiết.
FIN958 và FIN960F – load reactor cho những hệ thống đặc thù hơn
Enerdoor còn có nhiều loại differential inductance đóng vai trò load reactor. FIN958 có dòng định mức khoảng 12–110 A, điện áp danh định 600 VAC và hướng đến việc bảo vệ motor trước voltage spike.
Trong khi đó FIN960F có dải dòng rộng hơn, từ khoảng 10 đến 1000 A, điện áp danh định tới 750 VAC và hỗ trợ tần số đầu ra cao hơn, lên đến khoảng 30 kHz trong thông số hãng công bố.
Điều này cho thấy Enerdoor không gom toàn bộ motor protection vào một series duy nhất. Tùy dòng, điện áp, switching frequency và output frequency, kỹ sư có thể chọn cấu hình reactor khác nhau.
dV/dt Filter Enerdoor – giải quyết trực tiếp tốc độ tăng điện áp
Nếu load reactor là một phương án giảm nhẹ tác động của xung, thì dV/dt filter Enerdoor tập trung rõ hơn vào tốc độ tăng điện áp tại đầu cực motor. Enerdoor mô tả nhóm dV/dt filter là thiết bị đặt giữa đầu ra biến tần và đầu vào motor, làm trơn các xung switching và hạn chế voltage spike.
Nhóm này đặc biệt có ý nghĩa khi cáp motor dài từ khoảng 50–75 m trở lên, tùy đặc tính drive, cáp và motor. Trong các hệ thống bơm, quạt, compressor hoặc dây chuyền process sử dụng motor đặt xa tủ điều khiển, khoảng cách cáp đôi khi lên đến hàng trăm mét. Đây là môi trường rất dễ xuất hiện hiện tượng phản xạ điện áp.
FIN47SNB – một cách tiếp cận khác để giảm dV/dt
FIN47SNB là snubber dV/dt filter của Enerdoor. Thiết bị được hãng công bố cho hệ thống ba pha + neutral star point, điện áp danh định tới 600 VAC. Mục tiêu là giảm dV/dt, bảo vệ cuộn dây, insulation và bearing của motor.
Điểm đặc biệt của FIN47SNB là thiết kế song song, giúp thiết bị gọn hơn và tổn hao thấp. Enerdoor còn phát triển FINSTP Star Point Snubber, cũng hướng đến việc giảm dV/dt giữa star point và PE và bảo vệ motor winding, insulation cũng như bearing.
Tại sao cáp từ biến tần tới motor càng dài càng đáng quan tâm?
Trong hệ thống VFD, cáp không đơn thuần chỉ là dây dẫn. Ở cạnh xung rất nhanh, cáp trở thành một phần của hệ thống truyền sóng điện. Khi trở kháng giữa cáp và motor không phù hợp, điện áp có thể phản xạ trở lại và tạo ra các peak cao ở đầu motor.
Khoảng cách càng dài, hiệu ứng càng đáng chú ý. Đây là lý do Enerdoor khuyến nghị sử dụng dV/dt filter cho nhiều ứng dụng motor có cáp dài và sine wave filter cho những trường hợp yêu cầu bảo vệ cao hơn.
Bộ lọc biến tần Enerdoor còn giúp giảm tiếng ồn motor
Một vấn đề ít được chú ý hơn là tiếng rít điện từ của motor khi chạy biến tần. PWM có thể tạo ra lực điện từ dao động trong motor, làm phát sinh tiếng ồn audible hoặc rung cơ học.
Enerdoor nêu rằng các giải pháp motor protection có thể giúp giảm acoustic noise và mechanical stress, đồng thời cải thiện độ tin cậy của hệ drive–motor. Đối với HVAC trong tòa nhà, phòng sạch hoặc những khu vực yêu cầu độ ồn thấp, yếu tố này có thể quan trọng không kém tuổi thọ motor.

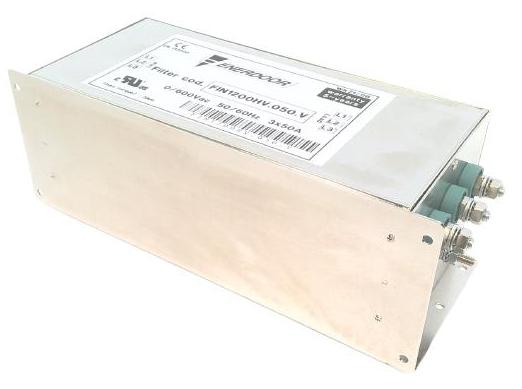

Bộ lọc biến tần và bộ lọc EMI Enerdoor là hai việc khác nhau
Đây là điểm rất dễ nhầm trong thực tế. EMI Filter Enerdoor thường được lắp ở phía nguồn vào của biến tần để hạn chế nhiễu dẫn truyền phát sinh từ switching của VFD đi ngược ra lưới điện.
Trong khi đó Bộ lọc biến tần Enerdoor ở nhóm Motor Protection thường được lắp ở phía output, giữa drive và motor.
Một bên xử lý vấn đề EMC.
Một bên tập trung vào dV/dt, voltage spike và dạng sóng cấp cho động cơ.
Enerdoor tách hai nhóm thành EMI/RFI Filters và Motor Protection trong danh mục sản phẩm chính thức. Trong một tủ VFD yêu cầu EMC cao, hoàn toàn có thể tồn tại đồng thời cả EMI Filter ở đầu vào và sine wave hoặc dV/dt filter ở đầu ra.
Bộ lọc biến tần cũng không phải Harmonic Filter
Harmonic filter lại nằm ở một bài toán khác. Sóng hài chủ yếu ảnh hưởng tới phía nguồn AC, nơi các tải phi tuyến làm méo dòng và điện áp hệ thống. Enerdoor có riêng FINHRM5C Passive Harmonic Filter, AHF Active Harmonic Filter và LRT Three-Phase Line Reactor cho nhóm power quality.
Do đó:
EMI Filter xử lý nhiễu cao tần.
Harmonic Filter xử lý méo hài phía nguồn.
dV/dt Filter / Load Reactor / Sine Wave Filter xử lý đầu ra giữa biến tần và motor. Ba nhóm sản phẩm có thể liên quan đến cùng một VFD nhưng chức năng hoàn toàn khác nhau.
Khi nào nên sử dụng Bộ lọc biến tần Enerdoor?
Một trong những trường hợp phổ biến nhất là motor nằm xa biến tần. Nếu motor được đặt ở khu vực sản xuất trong khi tủ drive nằm trong phòng điện trung tâm, chiều dài cáp có thể tăng lên đáng kể.
Trường hợp thứ hai là motor đã từng bị cháy winding hoặc suy giảm insulation không rõ nguyên nhân mặc dù dòng vận hành bình thường. Trường hợp thứ ba là hệ thống sử dụng motor không được thiết kế tối ưu cho inverter duty.
Ngoài ra, motor tốc độ cao, hệ thống compressor, spindle, water treatment, HVAC, pump và process plant cũng là những nhóm ứng dụng mà Enerdoor nhắc đến đối với motor protection.
Chọn Load Reactor hay Sine Wave Filter?
Không có câu trả lời chung cho tất cả hệ thống. Nếu cáp không quá dài và mục tiêu chủ yếu là giảm voltage spike, load reactor có thể đủ.
Nếu cáp dài hơn, motor nhạy cảm hoặc cần giảm dV/dt mạnh hơn, dV/dt filter sẽ phù hợp hơn. Nếu yêu cầu bảo vệ motor cao, cáp rất dài hoặc cần đưa đầu ra PWM về dạng gần sin, sine wave filter là cấp xử lý cao hơn.
Với motor tốc độ cao và output frequency lớn, nên xem xét các dòng chuyên dụng như FIN915SFH. Việc lựa chọn theo cấp độ này giúp tránh hai tình huống: chọn thiết bị quá đơn giản không xử lý được vấn đề, hoặc sử dụng sine wave filter quá lớn cho một ứng dụng không cần thiết.
Những thông tin cần có trước khi chọn Bộ lọc biến tần Enerdoor
Khi cần lựa chọn thiết bị mới, model của biến tần thôi vẫn chưa đủ. Cần xác định công suất và dòng motor, điện áp đầu ra VFD, switching frequency, tần số vận hành tối đa của motor, chiều dài cáp từ VFD tới motor và điều kiện môi trường.
Nếu motor vận hành ở tốc độ cao, output frequency trở thành thông số đặc biệt quan trọng. FIN905SF chẳng hạn được thiết kế cho vùng output frequency thấp hơn, trong khi FIN915SFH có thể xử lý ứng dụng tốc độ cao hơn nhiều.
Đây là lý do không nên chỉ gửi yêu cầu kiểu “cần filter cho motor 30 kW”. Hai motor cùng 30 kW nhưng một motor cách drive 10 m, motor kia cách 300 m sẽ có yêu cầu bảo vệ rất khác nhau.
Bộ lọc biến tần Enerdoor – bảo vệ phần nằm sau biến tần
Trong thiết kế truyền động, người ta thường dành nhiều thời gian chọn biến tần nhưng lại ít chú ý đến đoạn từ drive đến motor. Bộ lọc biến tần Enerdoor được phát triển để xử lý khu vực đó.
Từ một ORT Load Reactor đơn giản cho đến FIN915SFH High Frequency Sine Wave Filter, Enerdoor cung cấp nhiều cấp độ bảo vệ khác nhau để phù hợp với chiều dài cáp, loại motor, tần số vận hành và mức độ bảo vệ yêu cầu.
Một bộ lọc được chọn đúng không làm thay đổi chức năng cơ bản của biến tần. Nó làm nhiệm vụ quan trọng hơn: giúp motor nhận được một dạng điện áp ít khắc nghiệt hơn và có cơ hội hoạt động ổn định lâu hơn.
