Bộ kết nối truyền tải nhiệt Chromalox

Bộ kết nối truyền tải nhiệt Chromalox là nhóm phụ kiện được sử dụng trong hệ thống gia nhiệt điện, đặc biệt là các hệ thống cáp gia nhiệt lắp trên đường ống, bồn chứa và thiết bị công nghiệp. Sản phẩm đảm nhiệm chức năng tạo điểm đấu nối giữa nguồn điện và cáp gia nhiệt, kết nối các đoạn cáp hoặc hoàn thiện đầu cuối của tuyến gia nhiệt.

Chromalox phát triển nhiều giải pháp kết nối phù hợp với từng loại cáp và điều kiện lắp đặt khác nhau. Việc lựa chọn đúng bộ kết nối truyền tải nhiệt Chromalox giúp hệ thống hoạt động ổn định, bảo vệ vị trí đấu nối và thuận tiện hơn khi lắp đặt, kiểm tra hoặc bảo trì.

Bộ kết nối truyền tải nhiệt Chromalox dùng để làm gì?

Trong một hệ thống heat trace, cáp gia nhiệt không thể hoạt động độc lập mà cần các phụ kiện để cấp điện và hoàn thiện tuyến cáp. Bộ kết nối Chromalox được bố trí tại những vị trí quan trọng như điểm cấp nguồn, điểm nối giữa hai đoạn cáp, vị trí chia nhánh và đầu cuối.

Tùy cấu hình hệ thống, mỗi vị trí sẽ sử dụng một loại connection kit khác nhau. Chromalox thiết kế các bộ phụ kiện đồng bộ với cáp gia nhiệt của hãng nhằm giảm số lượng chi tiết rời và giúp kỹ thuật viên xác định chính xác phương án đấu nối.

Các loại bộ kết nối Chromalox phổ biến

Bộ kết nối nguồn Chromalox

Bộ kết nối nguồn được sử dụng tại vị trí đưa nguồn điện vào cáp gia nhiệt. Đây là một trong những thành phần quan trọng nhất của hệ thống vì vị trí đấu nguồn cần đảm bảo khả năng cách điện và bảo vệ mối nối khỏi tác động của môi trường.

Tùy từng dòng sản phẩm, Chromalox cung cấp các cấu hình hộp kết nối và phụ kiện đấu nguồn khác nhau. Khi lựa chọn cần kiểm tra loại cáp gia nhiệt, điện áp, khu vực lắp đặt và yêu cầu bảo vệ của hệ thống.

Bộ nối cáp gia nhiệt Chromalox

Khi tuyến gia nhiệt cần nối hai đoạn cáp với nhau, bộ nối cáp Chromalox được sử dụng để hình thành một điểm kết nối hoàn chỉnh. Giải pháp này thường xuất hiện trên các tuyến đường ống dài hoặc tại những vị trí cần thay thế một phần cáp trong quá trình bảo trì.

Điểm nối cần được xử lý đúng kỹ thuật để hạn chế hơi ẩm và bụi xâm nhập. Sử dụng phụ kiện tương thích với cáp Chromalox cũng giúp việc thi công đơn giản hơn so với việc sử dụng các phụ kiện không đồng bộ.

Bộ chia nhánh cáp gia nhiệt Chromalox

Đối với hệ thống có nhiều hướng đường ống, một tuyến cáp có thể cần được phân chia tại các vị trí nhất định. Bộ chia nhánh được thiết kế để tạo điểm kết nối cho cấu hình dạng nhánh hoặc dạng chữ T.

Loại phụ kiện này thường được lựa chọn dựa trên sơ đồ bố trí cáp thực tế. Ngoài số lượng nhánh, kỹ thuật viên cần xác định loại cáp, kích thước tuyến và điều kiện môi trường trước khi chọn cấu hình phù hợp.

Bộ bịt đầu cáp Chromalox

Đầu cuối của cáp gia nhiệt cần được hoàn thiện bằng bộ bịt đầu phù hợp. Bộ phận này giúp cách ly phần cuối của cáp với môi trường bên ngoài và hoàn thiện mạch gia nhiệt theo đúng cấu hình của nhà sản xuất.

Mặc dù có kích thước tương đối nhỏ, end seal là chi tiết không nên bỏ qua. Việc sử dụng sai phụ kiện đầu cuối có thể ảnh hưởng đến độ kín và độ ổn định lâu dài của tuyến cáp.

Các dòng bộ kết nối truyền tải nhiệt Chromalox

Chromalox phát triển nhiều series phụ kiện phục vụ các hệ thống heat trace khác nhau. Một số dòng thường được nhắc đến gồm U Series, DL Series, EL Series và HL Series. Mỗi series được thiết kế cho nhóm cáp, môi trường và phương pháp lắp đặt cụ thể.

Ngoài tên series, khi tìm sản phẩm thay thế cần chú ý đến mã phụ kiện đầy đủ. Không nên chỉ lựa chọn dựa trên hình dạng bên ngoài vì hai bộ kết nối tương tự nhau có thể được thiết kế cho những loại cáp hoàn toàn khác nhau.

Một số model và mã bộ kết nối Chromalox

Các mã sản phẩm Chromalox có thể gặp trong hệ thống cáp gia nhiệt gồm:

RTPC – Power Connection Box
Dùng cho vị trí kết nối nguồn điện với hệ thống cáp gia nhiệt.

RTPC-SL
Phiên bản bộ kết nối nguồn thuộc nhóm phụ kiện heat trace của Chromalox.

RTST – Splice & Tee Box
Sử dụng cho các điểm nối hoặc chia nhánh tuyến cáp gia nhiệt.

RTST-SL
Cấu hình splice/tee phục vụ hệ thống gia nhiệt cần tạo điểm nối trung gian.

RTES – End Seal
Sử dụng để hoàn thiện và bảo vệ đầu cuối cáp gia nhiệt.

RT-RST
Bộ phụ kiện kết nối/nối cáp thuộc hệ thống heat trace Chromalox.

RT-TST
Phụ kiện phục vụ cấu hình chia nhánh của tuyến gia nhiệt.

RT-RES
Phụ kiện hoàn thiện đầu cuối cho một số cấu hình cáp tương thích.

Model thực tế cần được đối chiếu theo loại cáp Chromalox đang sử dụng. Khi thay thế bộ kết nối cũ, mã trên nhãn sản phẩm và mã cáp là hai thông tin quan trọng để xác định đúng phụ kiện.

Khả năng tương thích với cáp gia nhiệt Chromalox

Một bộ kết nối truyền tải nhiệt Chromalox thường được thiết kế để làm việc cùng một hoặc nhiều dòng cáp heat trace nhất định. Vì cấu tạo cáp, kích thước lớp vỏ và đặc tính điện có thể khác nhau nên không phải mọi connection kit đều có thể dùng chung.

Đối với hệ thống hiện hữu, nên xác định model cáp trước khi lựa chọn phụ kiện. Nếu nhãn cáp không còn rõ, có thể kiểm tra hồ sơ kỹ thuật của hệ thống, bản vẽ hoặc mã bộ kết nối đang lắp để thu hẹp phạm vi lựa chọn.

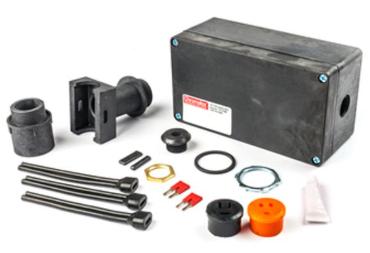

Cấu tạo của bộ kết nối Chromalox

Tùy model, bộ kết nối có thể bao gồm hộp đấu dây, đầu nối, bộ làm kín, chi tiết cách điện, phụ kiện cố định cáp và các thành phần phục vụ quá trình lắp đặt. Các chi tiết được bố trí nhằm tạo thành một điểm kết nối hoàn chỉnh giữa cáp gia nhiệt và hệ thống điện.

Với các phiên bản sử dụng ngoài trời hoặc trong môi trường công nghiệp, khả năng bảo vệ vị trí đấu nối đặc biệt quan trọng. Vì vậy cấu tạo thực tế sẽ thay đổi theo yêu cầu môi trường, loại cáp và chứng nhận của từng dòng sản phẩm.

Lựa chọn bộ kết nối Chromalox theo model cáp

Đầu tiên cần xác định chính xác mã cáp gia nhiệt Chromalox. Đây là cơ sở quan trọng để kiểm tra connection kit tương thích, tránh tình trạng mua đúng thương hiệu nhưng sai phụ kiện.

Tiếp theo cần xác định chức năng của điểm kết nối: cấp nguồn, nối thẳng, chia nhánh hay bịt đầu. Sau đó đối chiếu thêm điện áp hệ thống, môi trường lắp đặt và yêu cầu kỹ thuật của nhà máy để chọn model hoàn chỉnh.

Bộ kết nối Chromalox cho đường ống công nghiệp

Hệ thống đường ống thường cần duy trì nhiệt độ để hạn chế đông đặc hoặc đảm bảo môi chất nằm trong khoảng nhiệt độ vận hành yêu cầu. Cáp gia nhiệt được bố trí dọc đường ống và kết nối với nguồn điện thông qua các connection kit tương ứng.

Tại những tuyến đường ống có nhiều nhánh, số lượng phụ kiện kết nối có thể khá lớn. Việc đồng bộ cáp và phụ kiện Chromalox giúp quá trình kiểm tra hệ thống về sau thuận tiện hơn.

Bộ kết nối Chromalox cho bồn chứa

Ngoài đường ống, giải pháp heat trace còn được triển khai trên bồn và một số thiết bị cần duy trì nhiệt. Cấu hình thực tế phụ thuộc kích thước thiết bị, mức nhiệt cần duy trì và điều kiện môi trường xung quanh.

Các điểm cấp nguồn và đầu cuối cần được bố trí phù hợp với thiết kế tuyến cáp. Bộ kết nối truyền tải nhiệt Chromalox đóng vai trò hoàn thiện những vị trí này và tạo thành hệ thống gia nhiệt đồng bộ.

Thông tin cần kiểm tra khi đặt bộ kết nối Chromalox

Khi cần tìm sản phẩm thay thế, nên cung cấp model bộ kết nối, model cáp gia nhiệt, điện áp, chức năng của bộ phụ kiện và số lượng cần sử dụng. Nếu thiết bị đang lắp tại nhà máy, hình ảnh rõ phần nhãn cũng hỗ trợ đáng kể cho quá trình xác định mã.

Đối với dự án mới, cần căn cứ vào thiết kế toàn bộ hệ thống heat trace thay vì lựa chọn riêng từng phụ kiện. Điều này giúp xác định đồng thời số lượng bộ cấp nguồn, bộ nối, bộ chia nhánh và bộ bịt đầu cần thiết.

Chromalox – Thương hiệu thiết bị gia nhiệt công nghiệp

Chromalox là thương hiệu chuyên về các giải pháp gia nhiệt điện và quản lý nhiệt cho công nghiệp. Danh mục của hãng bao gồm thiết bị gia nhiệt, hệ thống heat trace, bộ điều khiển nhiệt và các phụ kiện phục vụ quá trình lắp đặt.

Trong nhóm heat trace, hãng cung cấp cả cáp gia nhiệt và các thành phần kết nối tương ứng. Điều này cho phép xây dựng hệ thống từ cáp, điểm đấu nguồn, điểm nối đến đầu cuối theo cùng một nền tảng sản phẩm.

Bộ kết nối truyền tải nhiệt Chromalox tại Việt Nam

Nhu cầu tìm bộ kết nối truyền tải nhiệt Chromalox tại Việt Nam thường xuất phát từ các dự án mới hoặc nhu cầu thay thế phụ kiện trên hệ thống heat trace đang vận hành. Do sản phẩm có nhiều series và cấu hình, việc xác định chính xác mã hàng trước khi đặt mua rất quan trọng.

Đối với phụ kiện cũ, nên giữ nguyên model nếu sản phẩm vẫn còn được sản xuất. Trường hợp model đã thay đổi hoặc ngừng sản xuất, cần kiểm tra sản phẩm thay thế dựa trên loại cáp và thông số hệ thống thay vì chọn theo kích thước bên ngoài.
