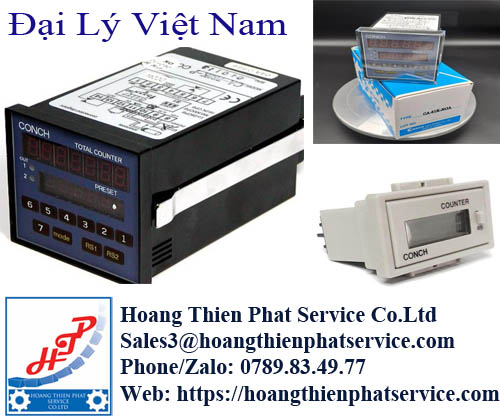

Bộ đếm điện tử Conch – Kiểm soát số lượng chính xác cho máy công nghiệp
Trong một dây chuyền sản xuất, sai lệch chỉ vài sản phẩm ở mỗi chu kỳ có thể tạo ra chênh lệch lớn khi cộng dồn theo ngày hoặc theo tháng. Việc đếm thủ công không chỉ tốn nhân lực mà còn khó bảo đảm độ chính xác khi băng tải hoạt động nhanh, sản phẩm có kích thước nhỏ hoặc máy vận hành liên tục. Bộ đếm điện tử Conch được sử dụng để giải quyết bài toán này bằng cách ghi nhận từng tín hiệu phát sinh trên máy và chuyển chúng thành giá trị số rõ ràng.
Thiết bị có thể làm việc cùng cảm biến quang, cảm biến tiệm cận, encoder, công tắc hành trình hoặc tiếp điểm từ bộ điều khiển. Mỗi tín hiệu đầu vào có thể đại diện cho một sản phẩm, một vòng quay, một lần dập, một lần cắt hoặc một chu kỳ làm việc. Nhờ đó, người vận hành có thể biết chính xác máy đã hoàn thành bao nhiêu sản phẩm và khi nào cần kết thúc một mẻ sản xuất.
Khi nào máy móc cần sử dụng bộ đếm điện tử Conch?
Không phải hệ thống nào cũng cần đến một PLC hoàn chỉnh. Đối với những máy chỉ cần theo dõi số lần hoạt động hoặc dừng tại một số lượng xác định, sử dụng bộ đếm độc lập thường là lựa chọn đơn giản và kinh tế hơn.
Ví dụ, một máy cắt nhôm cần dừng sau khi hoàn thành 200 thanh. Cảm biến đặt tại vị trí đầu ra sẽ phát xung mỗi khi một thanh nhôm đi qua. Bộ đếm Conch tiếp nhận tín hiệu, tăng giá trị hiển thị và kích hoạt ngõ ra khi đạt đến con số 200. Người vận hành không cần đứng cạnh máy để ghi chép từng sản phẩm.
Trong hệ thống đóng gói, thiết bị có thể đếm số chai trước khi đóng thùng. Trên máy dập, bộ đếm ghi nhận số lần khuôn làm việc để theo dõi sản lượng hoặc lên lịch bảo trì. Đối với băng tải cấp linh kiện, chức năng đếm lùi giúp hiển thị số lượng còn lại cần hoàn thành.
Điểm đáng chú ý là bộ đếm không chỉ cung cấp con số để quan sát. Những model có ngõ ra điều khiển còn có thể ra lệnh dừng máy, bật đèn báo, kích hoạt còi hoặc chuyển sang công đoạn tiếp theo.
Bộ đếm Conch biến tín hiệu cảm biến thành lệnh điều khiển như thế nào?
Quá trình làm việc bắt đầu từ một thiết bị phát hiện, chẳng hạn cảm biến quang. Khi có sản phẩm đi qua, cảm biến tạo ra một xung điện. Xung này được truyền đến đầu vào của bộ đếm và được bộ vi xử lý ghi nhận.
Giá trị trên màn hình thay đổi theo chế độ đã cài đặt. Nếu sử dụng chế độ đếm tiến, số hiển thị tăng dần từ 0. Nếu chọn đếm lùi, giá trị sẽ giảm từ mức đặt trước về 0. Một số model hỗ trợ đồng thời hai tín hiệu để thực hiện phép đếm tăng và giảm.
Khi giá trị thực tế bằng với giá trị cài đặt, tiếp điểm đầu ra thay đổi trạng thái. Tín hiệu này có thể điều khiển rơ le trung gian, contactor, van điện từ hoặc gửi về bộ điều khiển trung tâm. Sau khi hoàn thành chu kỳ, giá trị có thể được xóa bằng phím trên mặt thiết bị hoặc bằng tín hiệu reset từ xa.
Cách vận hành này giúp bộ đếm Conch có thể tham gia vào hệ thống tự động hóa mà không cần thực hiện những chương trình điều khiển phức tạp.
Lựa chọn bộ đếm Conch theo nhiệm vụ thay vì chỉ nhìn vào model
Danh mục của Conch Electronic có nhiều series với kích thước và chức năng khác nhau. Để lựa chọn nhanh, người dùng nên bắt đầu từ yêu cầu của máy thay vì chỉ tìm một model có hình dáng tương tự thiết bị cũ.
Theo dõi tổng sản lượng
Nếu mục đích chính là ghi nhận tổng số sản phẩm hoặc tổng số chu kỳ, có thể lựa chọn nhóm bộ cộng dồn. Các model CA-40-N(P), CA-50-N(P) và CA-60-N(P) lần lượt cung cấp khả năng hiển thị 4, 5 hoặc 6 chữ số.
Đối với bảng điện cần màn hình lớn hơn, dòng U Series có các lựa chọn như CU-40-N(P), CU-60-N(P) và CU-80K-N(P). Model có tám chữ số phù hợp với hệ thống hoạt động lâu dài hoặc có sản lượng lớn, hạn chế việc giá trị hiển thị quay về điểm ban đầu quá sớm.
Đếm và dừng máy tại giá trị cài đặt
Những máy cần tự động dừng sau khi hoàn thành một lô sản phẩm nên sử dụng bộ đếm có chức năng preset. CA-41P-N(P), CA-51P-N(P) và CA-61P-N(P) là các lựa chọn có một mức cài đặt với số chữ số hiển thị khác nhau.
Nếu quy trình cần hai giai đoạn điều khiển, có thể cân nhắc CA-42PA-N(P), CA-52PA-N(P), CA-62PA-N(P) hoặc các phiên bản có chức năng cảnh báo trước. Mức thứ nhất có thể được dùng để giảm tốc độ máy khi gần đủ số lượng; mức thứ hai thực hiện lệnh dừng chính thức. Cách bố trí này hữu ích cho máy đóng gói hoặc máy cấp liệu cần hạn chế tình trạng vượt quá số lượng yêu cầu.
Kiểm soát số lượng tăng và giảm
Ứng dụng nhập – xuất sản phẩm, đếm vị trí hoặc theo dõi lượng vật liệu còn lại cần chức năng Up/Down. Các model CA-40UD-N(P), CA-50UD-N(P), CA-41PUD-N(P), CA-51PUD-N(P) và CA-61PUD-N(P) được thiết kế cho nhóm yêu cầu này.
Chế độ đếm hai chiều cũng có thể được sử dụng trên bãi đỗ xe, kho hàng hoặc dây chuyền có sản phẩm đi vào và đi ra cùng một khu vực. Một tín hiệu làm tăng giá trị, tín hiệu còn lại làm giảm giá trị, nhờ đó con số hiển thị phản ánh lượng thực tế đang tồn tại trong hệ thống.
Lắp đặt trên mặt tủ có không gian nhỏ
Khi kích thước tủ điện bị giới hạn, D Series và H Series là những lựa chọn đáng xem xét. CD-41K-N(P), CD-42K-N(P), CD-61K-N(P) và CD-62K-N(P) có mặt hiển thị 48 × 48 mm, phù hợp với nhiều bảng điều khiển máy.
Dòng CH có thiết kế khoảng 48 × 24 mm và màn hình bảy chữ số. CH-7N dành cho tín hiệu NPN, CH-7P dành cho tín hiệu PNP, còn CH-7A được sử dụng với kiểu tín hiệu đầu vào điện áp cao. Đây là nhóm phù hợp cho nhiệm vụ cộng dồn trong khi diện tích lắp đặt rất hạn chế.
Bộ đếm điện tử Conch được dùng trên những loại máy nào?
Tại các nhà máy sản xuất bao bì, bộ đếm được lắp trên máy đóng chai, máy dán nhãn, máy cắt túi và máy đóng thùng. Tín hiệu thường được lấy từ cảm biến quang đặt dọc theo băng tải, cho phép ghi nhận sản phẩm mà không cần tiếp xúc.
Trong lĩnh vực cơ khí, thiết bị theo dõi số lần dập, số chi tiết đã gia công, số hành trình của xi lanh hoặc số chu kỳ đóng mở khuôn. Dữ liệu đếm còn có thể trở thành căn cứ để bảo dưỡng dao cắt, khuôn dập và các bộ phận chuyển động.
Ngành sản xuất dây điện, ống nhựa, giấy và vật liệu dạng cuộn có thể kết hợp bộ đếm với encoder để theo dõi vòng quay hoặc chiều dài tương đối. Đối với máy lắp ráp, thiết bị giúp kiểm soát số linh kiện đã cấp vào từng bộ sản phẩm, hạn chế tình trạng đóng gói thiếu chi tiết.
Các ứng dụng khác bao gồm máy chế biến thực phẩm, máy in, máy dệt, thiết bị phân loại, dây chuyền chiết rót, kho tự động và hệ thống kiểm soát lượt ra vào.
Những thông tin cần kiểm tra trước khi đặt mua
Hai bộ đếm có cùng kích thước mặt chưa chắc thay thế trực tiếp cho nhau. Sự khác biệt có thể nằm ở nguồn cấp, kiểu tín hiệu đầu vào, số chữ số, số mức preset hoặc cấu hình tiếp điểm đầu ra.
Trước khi chọn model, cần xác định cảm biến đang dùng là NPN hay PNP. Nếu đấu sai kiểu tín hiệu, bộ đếm có thể không nhận xung dù màn hình vẫn hoạt động bình thường. Tần số xung cũng cần được xem xét đối với máy chạy nhanh hoặc ứng dụng nhận tín hiệu từ encoder.
Kích thước lỗ khoét tủ phải phù hợp với series mới. Ngoài ra, nên kiểm tra sơ đồ chân đấu dây, điện áp nguồn, phương thức reset và yêu cầu lưu giá trị khi mất điện. Với thiết bị thay thế, ảnh chụp rõ nhãn model và mặt sau thường giúp xác định cấu hình chính xác hơn.
Lưu ý khi lắp bộ đếm Conch vào hệ thống
Dây tín hiệu không nên đi chung đường với cáp động lực, dây điều khiển biến tần hoặc dây cấp nguồn cho động cơ. Nhiễu điện có thể tạo ra xung giả, làm kết quả đếm cao hơn số lượng thực tế. Trong môi trường có nhiều thiết bị công suất lớn, nên sử dụng dây chống nhiễu và thực hiện nối đất đúng kỹ thuật.
Cảm biến cũng phải được căn chỉnh để mỗi sản phẩm chỉ tạo ra một tín hiệu. Nếu vật thể rung hoặc dừng ngay trước cảm biến, hệ thống có thể phát sinh nhiều xung cho cùng một sản phẩm. Khi đó, cần điều chỉnh vị trí cảm biến, thời gian đáp ứng hoặc bổ sung giải pháp chống dội tín hiệu.
Cung cấp bộ đếm điện tử Conch tại Việt Nam
Hoàng Thiên Phát cung cấp các dòng bộ đếm điện tử Conch dùng cho máy sản xuất, dây chuyền đóng gói và hệ thống tự động hóa. Sản phẩm gồm bộ cộng dồn, bộ đếm tiến/lùi, bộ đếm một hoặc nhiều mức cài đặt và các phiên bản nhận tín hiệu NPN, PNP.
Khách hàng nên gửi model đầy đủ, điện áp nguồn, loại cảm biến và ảnh nhãn thiết bị để được kiểm tra đúng cấu hình. Việc đối chiếu kỹ thông tin giúp hạn chế tình trạng bộ đếm mới không tương thích với tín hiệu hoặc sơ đồ đấu dây của máy hiện hữu.
